带独立开关四端口USB3.0集线器结构设计

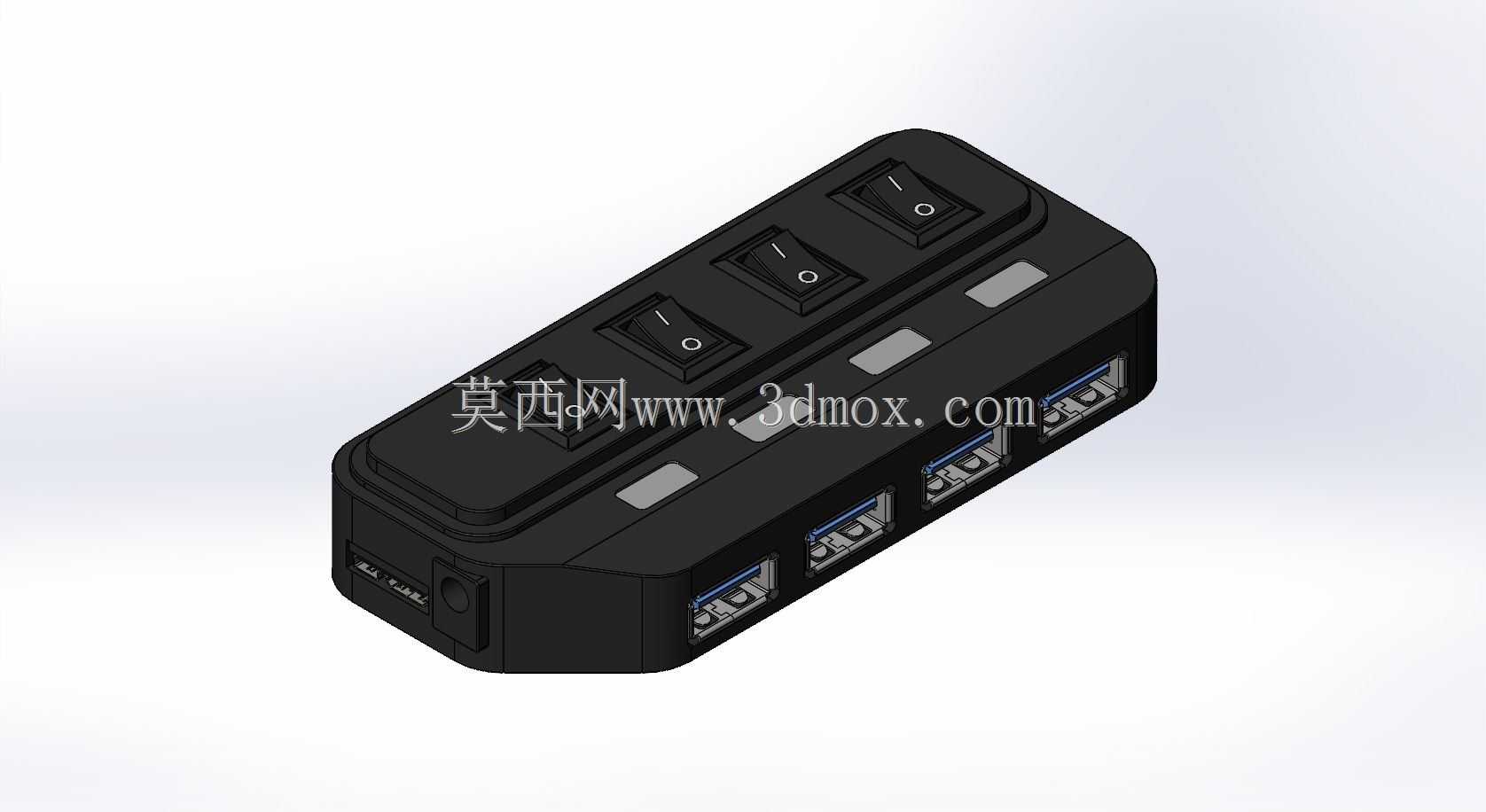

　　日常办公场景中，台式机后置USB接口插拔不便、笔记本自带接口数量不足的问题十分普遍，这类带独立控制开关的USB3.0集线器，正是为解决多外设同时接驳、按需通断的需求设计的。从结构设计层面看，这款集线器采用卧式长方体布局，外壳为上下扣合的硬质塑料结构，边缘做了小圆弧过渡，没有尖锐棱角，放置在桌面时不会刮擦台面，整体重心偏低，插拔线材时不易出现侧翻移位的情况。

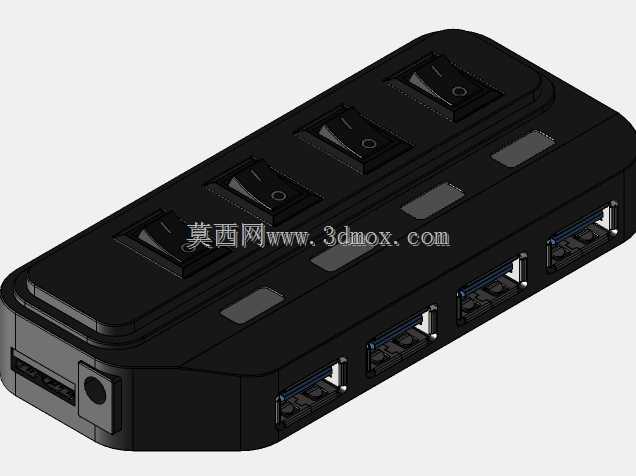

　　机身顶面沿长度方向均匀排布四个独立翘板开关，每个开关对应侧面的一个USB3.0输出接口，开关旁设置了小型状态指示灯位，接通对应回路时指示灯点亮，用户可以直观判断每个端口的工作状态，不需要频繁插拔线材就能单独切断某一路外设的连接，比如临时拔插U盘、关闭外接散热风扇时，不会影响其他接驳设备的正常通讯，也能减少接口反复插拔带来的金属触点磨损，延长接口使用寿命。机身侧面的四个USB3.0接口采用等间距排布，相邻接口的中心距经过测算，即使插接体积偏大的U盘、无线网卡等设备，也不会出现相邻接口被遮挡无法使用的情况，接口内部的蓝色胶芯符合USB3.0规范的识别特征，金属屏蔽壳与外壳内部的屏蔽结构连通，能够降低高速数据传输时的信号干扰，保障移动硬盘、高速U盘等设备的传输稳定性。

　　机身一端设置了上行输入接口，用于连接主机端，旁边预留了独立供电接口的安装位，当接驳多个高功耗外设比如移动硬盘、USB台灯、散热风扇时，可以通过外接电源补充供电，避免主机端口供电不足导致的外设掉线、传输中断问题。外壳顶面的三个方形浅槽是防滑胶垫的安装位，底部对应位置也设置了同规格胶垫槽，双面胶垫的设计既可以避免机身在光滑桌面滑动，也能在叠放少量小型物件时增加摩擦力，不过实际使用中不建议在机身顶面堆放重物，避免压迫内部PCB板导致元器件虚焊。

　　从安装边界来看，这款集线器为桌面放置型设计，不需要额外打孔固定，机身长度控制在常规手掌握持范围内，宽度与普通鼠标接近，厚度不到两厘米，不会占用过多桌面空间，布线时可以顺着桌面边缘放置，上行线沿桌边走线不会阻碍日常桌面操作。内部结构设计上，PCB板沿机身长度方向布置，每个开关对应独立的供电控制回路，USB3.0的差分信号走线做了等长处理，避免信号传输时出现时延差导致的传输错误，电源输入端设置了过流保护元件，当某一路端口出现过流、短路情况时，会自动切断该回路供电，不会影响其他端口工作，也不会对主机端的USB接口造成损伤。外壳的扣合结构采用卡扣加少量定位柱的设计，组装时不需要额外打螺丝，装配效率高，后期维修拆解也比较方便，接缝处的错位量控制在0.1mm以内，既保证外观整洁，也能避免灰尘、少量泼溅的液体进入机身内部。

　　实际选型使用时，需要注意这款集线器为桌面室内使用设计，没有做防水密封结构，不适合在潮湿、多粉尘的工业现场直接使用，如果要在工业环境应用，需要额外增加防护外罩。接口的插拔寿命按照常规USB规范设计，能够满足日常办公场景下数千次的插拔需求，开关的按动行程适中，按压力度不需要太大，长期使用也不会出现按键卡顿的情况。
