Manta系列监控摄像配套镜头结构设计

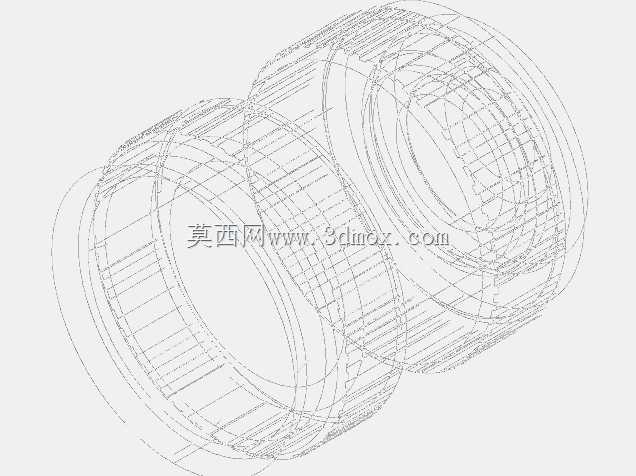

　　在工业视觉检测、安防点位布设、车载视觉采集这类场景里，摄像镜头的结构适配性直接决定整套视觉系统的成像稳定性，Manta系列配套的这款镜头，就是针对固定焦距视觉采集需求做的结构优化设计，从线框模型能看到整体采用同轴回转体结构，没有多余的异形突出结构，安装时不需要额外做避让空间的适配，能直接匹配标准C/CS接口的摄像主机安装位。做这类镜头结构设计的时候，首先要考虑的是光学镜片组的同轴度约束，整个镜筒的内壁台阶公差要控制在微米级，每一层镜片的承靠台阶都要做倒角处理，避免装配时刮伤镜片镀膜，同时镜筒的外壁要做防滑滚花结构，方便现场调试的时候手动拧动调焦，不需要额外借助工装就能完成焦距微调。从安装边界来看，

　　这款镜头的最大外径控制在标准M12接口镜头的兼容尺寸范围内，总长度在适配1/2.7英寸感光芯片的焦距需求下做了压缩，不会因为镜头过长导致在狭小设备舱内和其他元器件产生干涉，比如在嵌入式工业相机的安装场景里，设备内部的PCB板往往排布密集，镜头的突出长度如果超出设计阈值，就会顶到板上的电容或者接插件，这款镜头的结构在设计时就把后截距的尺寸做了精准校核，后端面到感光面的距离严格匹配芯片法兰距，装配时不需要额外加调整垫片就能保证成像清晰。实际应用中，这类镜头除了常规的安防监控场景，还大量用在流水线产品外观检测工位，比如电子元器件的引脚缺陷检测、包装表面的字符识别，这时候镜头的结构刚性就很重要，镜筒采用铝合金一体车削成型，

　　不会因为车间内的设备振动导致镜片组移位，避免成像出现虚焦偏移，和塑料镜筒的镜头相比，金属结构的热膨胀系数更低，在车间温度波动范围较大的工况下，镜筒的尺寸形变更小，能长时间保持焦距稳定，减少现场维护的校准频次。设计过程中，镜筒的连接螺纹采用标准细牙螺纹，螺距控制在0.5mm，调焦时的进给量更平缓，不会出现拧动时的卡顿或者跳齿问题，同时螺纹配合的间隙做了合理控制，既保证手动调节的顺滑度，又能在调焦完成后通过侧边的紧定螺丝锁定位置，不会因为设备长期运行的振动导致焦距自行偏移。镜头的前端预留了滤光片安装位，可以根据使用场景加装红外截止滤光片或者窄带滤光片，不需要额外更换镜筒结构，前端的外螺纹也兼容标准的镜头护罩配件，在户外安防场景使用时，

　　可以直接拧上防水护罩，提升整机的防护等级。从结构细节来看，镜筒内部的隔圈厚度都经过光学模拟校核，每一片镜片之间的隔圈都采用发黑处理，减少镜筒内部的光线反射，避免成像出现眩光或者鬼影问题，隔圈的端面平行度公差控制在0.01mm以内，保证镜片装配后不会出现倾斜，避免成像边缘出现分辨率下降的问题。在做三维建模的时候，整个回转体结构的特征都采用参数化设计，后续如果需要适配不同焦距的镜片组，只需要调整镜筒的台阶深度和隔圈厚度参数，就能快速衍生出不同规格的镜头型号，不需要重新绘制整体结构，能大幅缩短同系列产品的开发周期。这类镜头的安装法兰端面做了精车处理，和摄像主机的安装面贴合度更高，能减少装配时的倾斜误差，保证镜头光轴和感光芯片的中心垂直，避免出现成像一侧清晰一侧模糊的问题。在户外车载场景使用时，镜头的结构还考虑了耐冲击性能，镜筒的壁厚做了合理加强，在车辆行驶产生的持续振动下，不会出现镜筒变形导致的镜片移位，同时金属材质的镜筒也能更好地导出镜头内部的热量，在长时间连续工作的工况下，避免镜片因为局部温度过高出现镀膜损伤。
