WABCO空气干燥分离装置结构设计

　　商用车气制动回路的气源处理环节，这类分离装置是核心功能部件，直接决定下游气路元件的使用寿命与制动系统的可靠性。实际装车场景中，空气压缩机输出的压缩空气携带大量润滑油雾、冷凝水分与管路杂质，若不经过分离干燥处理直接进入制动阀、制动气室等精密元件，低温环境下会出现结冰卡阀、润滑油乳化锈蚀密封件、杂质磨损配合面等故障，严重时会引发制动失效的安全风险。

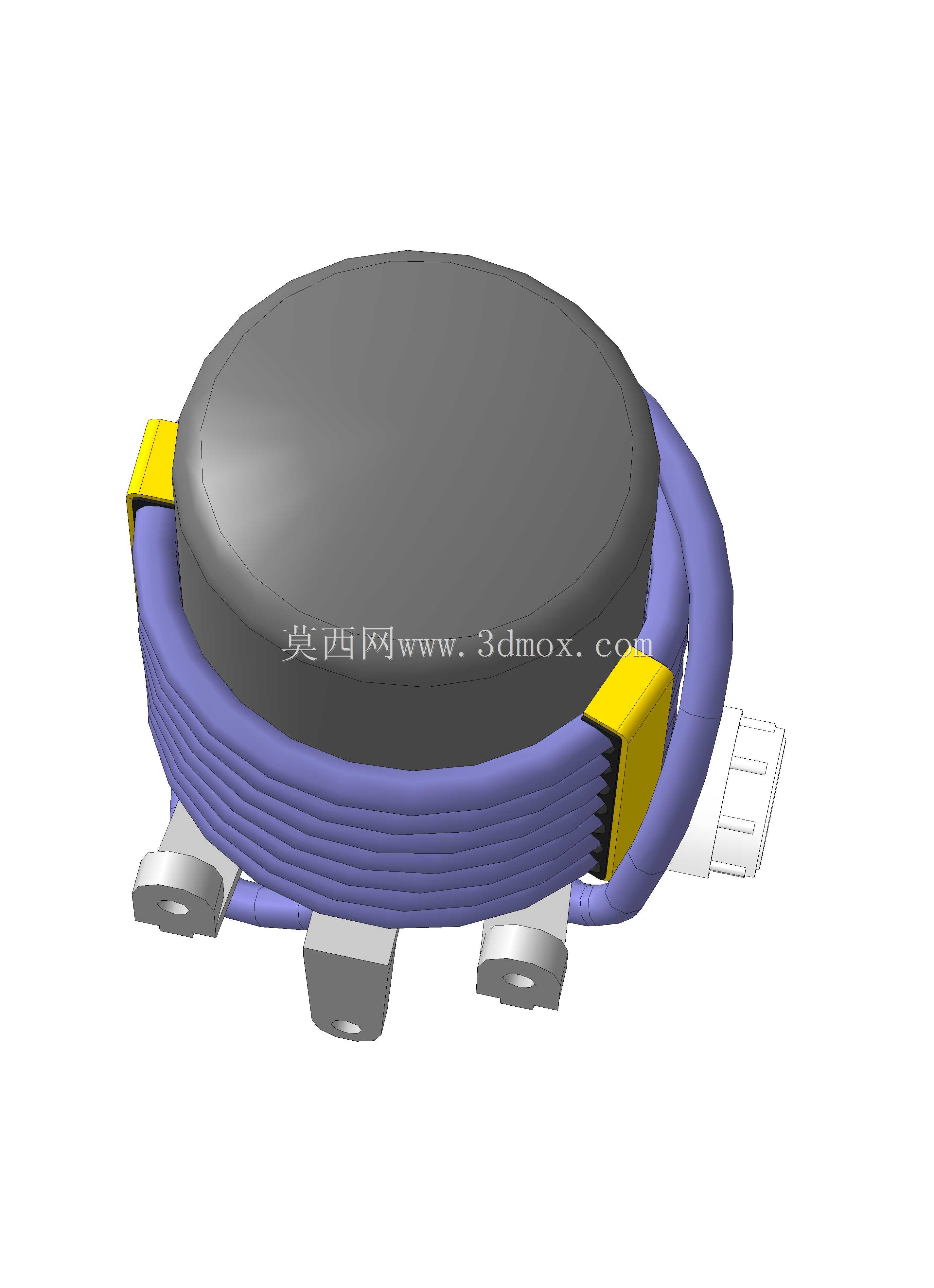

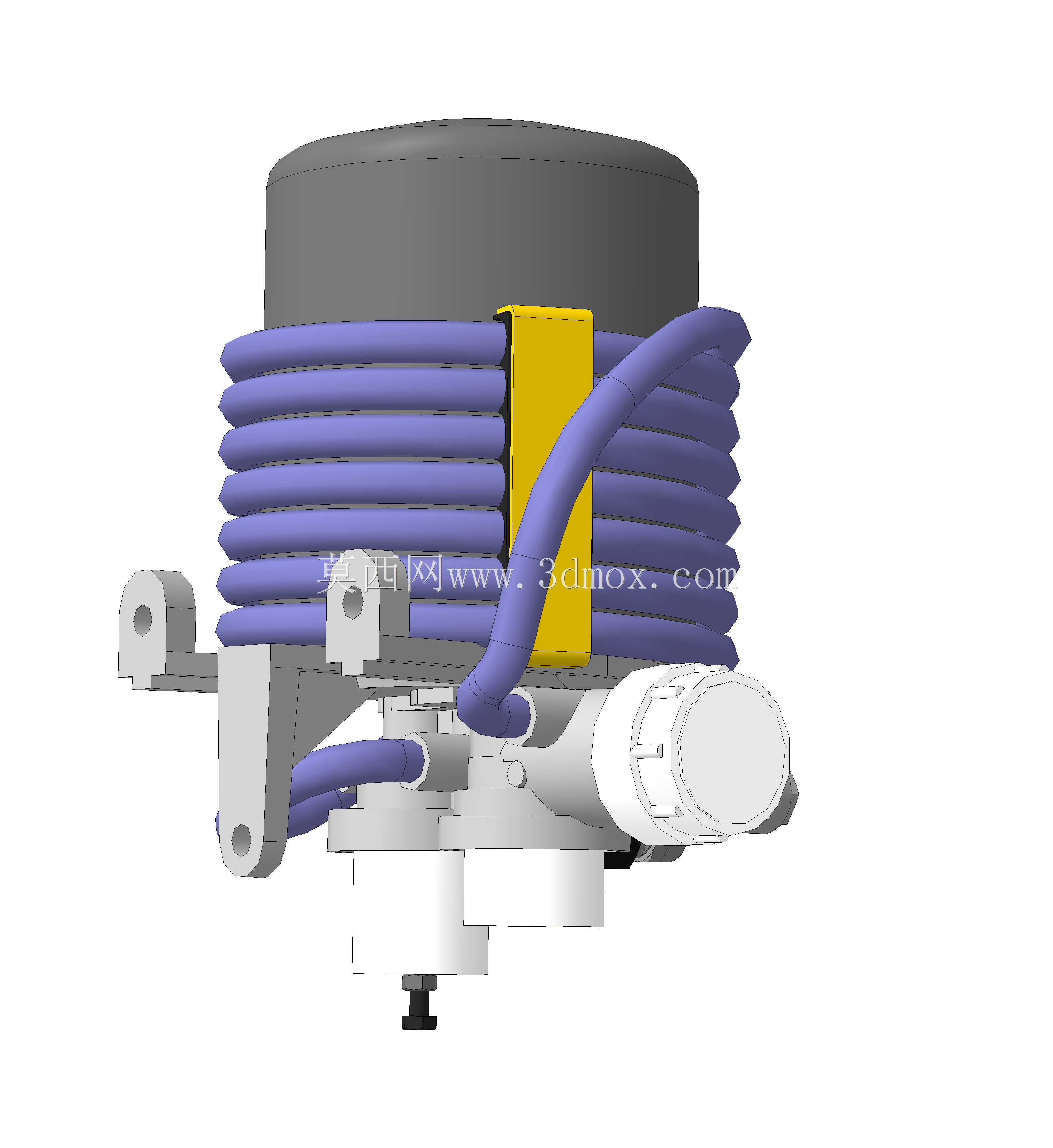

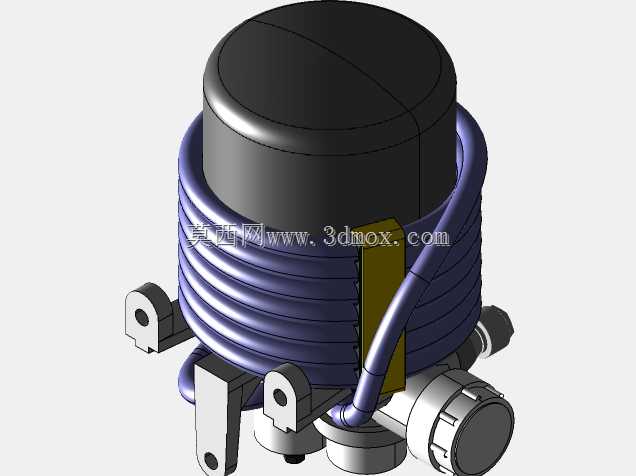

　　建模过程中优先还原了外部所有安装连接尺寸，这也是选型替换与管路布置的核心依据——装置的进气口、出气口、再生反吹接口的相对位置完全参照实物安装边界设定，安装支架的孔位间距、安装面平面度要求都做了对应结构还原，方便设计人员直接将该模型嵌入整车气路布置方案中，不需要二次核对外部接口尺寸。内部流道与分离滤芯的安装腔体做了结构简化，毕竟外部安装匹配是三维选型建模的核心需求，内部过滤组件属于定期更换的耗材，不需要在总装布置模型中做完全细节还原，避免占用过多装配资源。

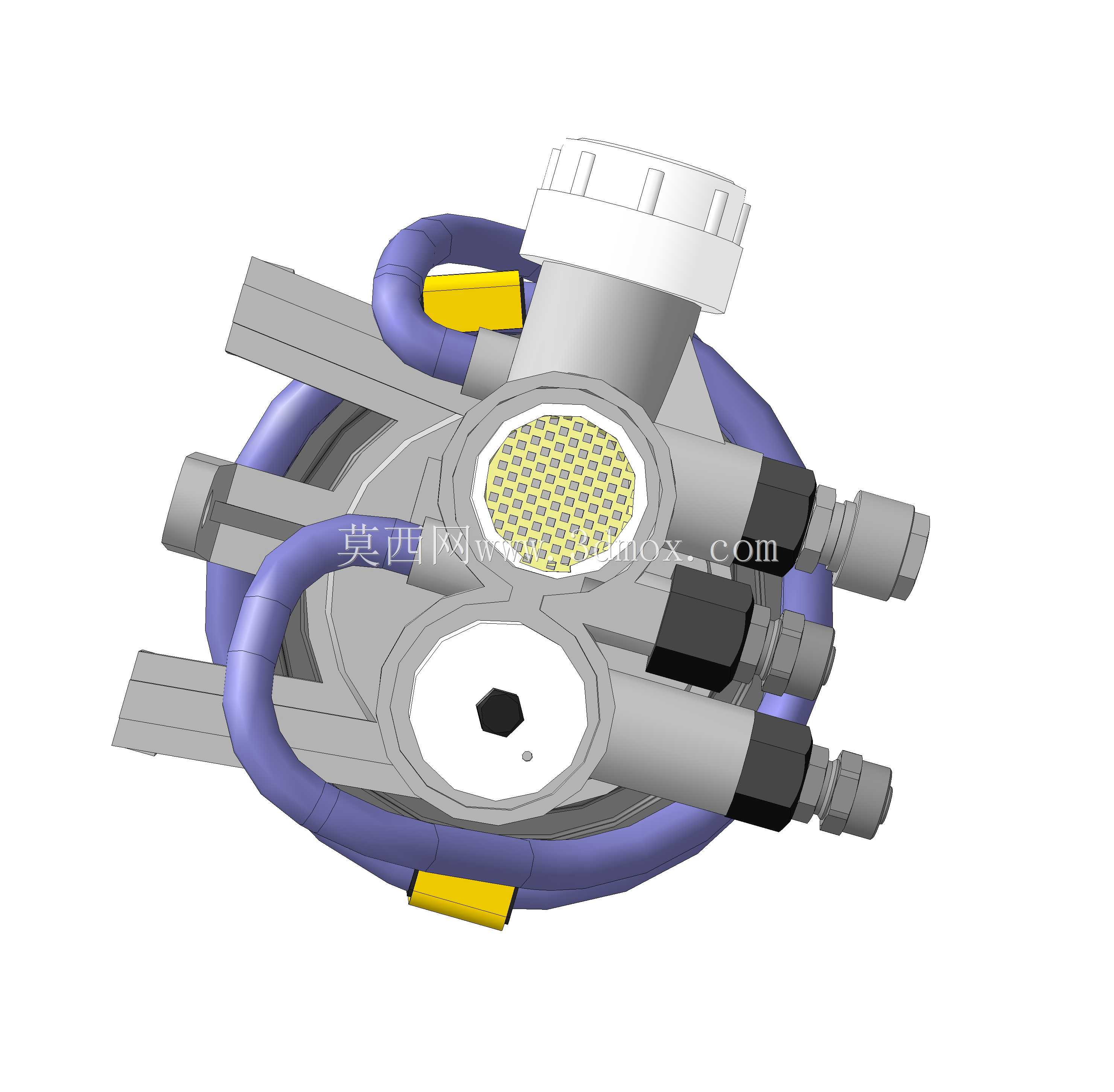

　　从功能实现逻辑来看，该装置采用旋风分离加吸附干燥的复合结构，压缩空气进入腔体后首先通过旋流结构将大颗粒油滴、液态水甩到腔体内壁，沿壁面流入下部集液腔，再经过干燥滤芯吸附剩余气态水分，最终输出干燥洁净的压缩空气供给下游用气回路。再生回路的接口位置做了精准定位，匹配再生储气筒的连接管路走向，反吹再生的气流通道在模型中预留了对应安装空间，方便设计人员布置反吹控制电磁阀的安装位置。

　　实际工程应用中，这类分离装置通常安装在车架外侧靠近空气压缩机的位置，需要预留足够的维护空间用于定期更换干燥滤芯、排放集液腔积液，建模时也在装置下部预留了排污阀的安装操作空间，侧面的安装支架结构考虑了车架纵梁的安装面宽度，避免出现安装干涉。所有外部连接螺纹的规格都对应通用气路接头标准，不需要额外定制转接接头，降低整车装配的物料成本。

　　气路阻力是这类装置的核心性能指标，建模时还原了进出口的通径尺寸，确保气流通道的有效过流面积满足大排量空压机的供气需求，不会出现供气不足导致制动响应滞后的问题。外部壳体的加强筋结构也做了对应还原，匹配商用车行驶过程中的振动工况，避免长期振动导致壳体开裂漏气。集液腔的容积设计对应常规工况下的积液量，匹配车辆常规保养周期的排污频率，不需要频繁停机操作。

　　对于三维设计从业者而言，这类气源处理元件的模型不需要完全复刻内部所有细节，重点是保证外部安装尺寸、接口位置、操作维护空间的准确性，能够直接用于整车总装的干涉检查、管路走向布置即可。在做制动系统气路设计时，可以直接调用该模型完成气路元件的布局，核对与周边车架线束、燃油管路、冷却管路的间隙，避免实车装配时出现干涉返工。同时模型的安装支架结构可以作为设计适配支架的参考，根据不同车型的车架结构调整支架形态，不需要重新测绘主体尺寸，大幅提升设计效率。
