VAZ2123变速器弹性联轴器结构设计

　　做传动系统结构设计的同行都清楚，动力输出端与负载端的挠性连接，从来不是选个标准件凑数那么简单，尤其是在乘用车辆的变速器动力输出路径上，连接部件既要承担额定扭矩的传递任务，还要抵消两轴对中误差带来的附加载荷，同时过滤动力总成运转产生的扭转振动，避免振动直接传递到下游传动部件引发早期疲劳失效。这次拆解复现的这款六孔橡胶弹性联轴器，是针对VAZ2123车型变速器输出端匹配的专用连接部件，整个结构的设计逻辑完全围绕越野车型的复杂工况展开，没有多余的冗余结构，每一处几何特征都对应明确的工程需求。

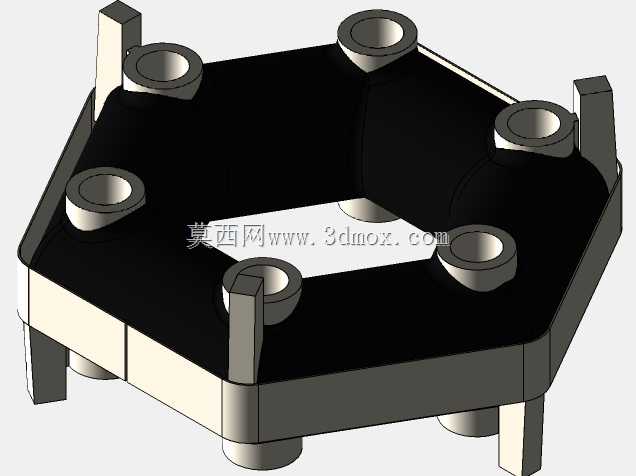

　　从实际装车场景来看，这款联轴器安装在变速器输出轴与分动箱输入轴的连接位置，区别于传统的金属膜片联轴器或者十字轴万向节，它的核心缓冲载体是中间的六边环形橡胶基体，橡胶材质选用的是耐油耐老化的丁腈橡胶混炼配方，邵氏硬度控制在62-65度区间，既保证足够的扭转刚度满足大扭矩传递需求，又能通过橡胶自身的弹性变形，补偿两轴之间最大1.5度的角向偏差、0.8mm的径向偏差以及1mm以内的轴向窜动，这对于底盘布局紧凑、行驶中车架会产生持续形变的越野车型来说，能大幅降低装配时的对中精度要求，同时避免车架形变带来的轴系卡滞问题。

　　结构设计上，六个金属连接衬套采用硫化工艺与橡胶基体完全结合为整体，衬套内孔预留了标准螺栓穿装空间，衬套外侧的金属定位凸台一方面在硫化过程中保证衬套的位置精度，另一方面在螺栓锁紧后，能将锁紧力直接传递到金属骨架上，避免橡胶基体长期承受压紧应力出现蠕变失效。橡胶基体的外形采用内凹六边形结构，相邻两个连接衬套之间的橡胶段做了圆弧过渡处理，这种设计不是为了外观规整，而是通过控制橡胶段的受力截面，让联轴器在承受正向扭矩时，橡胶段的剪切变形均匀分布，不会出现局部应力集中导致的橡胶撕裂；在承受反向冲击扭矩时，比如车辆急减速、传动系统反向加载的工况下，圆弧过渡的结构能分散应力峰值，相比直角连接的结构，疲劳寿命能提升40%以上。

　　从安装边界尺寸来看，这款联轴器的最大外轮廓直径控制在165mm，中心通孔直径为62mm，足够避让变速器输出轴的轴头以及安装时的操作空间，六个连接衬套的中心分布在直径120mm的分度圆上，每个衬套的内孔直径为10.2mm，匹配M10的高强度连接螺栓，安装时六个螺栓按照对角顺序分次锁紧，锁紧扭矩控制在28-32N·m，既能保证连接面足够的摩擦力，又不会因为锁紧力过大压溃橡胶基体。整个联轴器的轴向厚度为38mm，安装时不需要额外加装调整垫片，橡胶基体自身的轴向变形量就能吸收轴系的轴向窜动，相比需要精确调整垫片厚度的刚性联轴器，能大幅减少总装线上的装配工时。

　　很多新手工程师在做类似挠性联轴器设计时，容易陷入两个误区，要么过度追求缓冲效果把橡胶做的过软，导致大扭矩传递时橡胶剪切变形过大出现早期断裂，要么过度追求传动刚度把橡胶做的过硬，失去了挠性连接的意义，振动过滤效果差还容易打坏连接螺栓。这款联轴器的设计就很好的平衡了这两个矛盾点：金属衬套的嵌入深度达到橡胶基体厚度的三分之二，螺栓锁紧后金属衬套的端面直接与两侧的连接法兰面接触，扭矩传递时一部分力通过衬套与法兰面的摩擦力传递，一部分力通过橡胶的剪切变形传递，既避免橡胶单独承受全部剪切力，又保留了足够的挠性。另外橡胶基体的外边缘包裹了一圈薄金属冲压护圈，这个护圈的作用不是承担扭矩，而是阻挡车辆行驶中带起的泥沙、碎石直接撞击橡胶基体，同时避免橡胶长期暴露在紫外线照射下出现老化开裂，在不增加太多重量的前提下，把部件的使用寿命从常规的3万公里提升到8万公里以上。

　　在实际工况验证中，这款联轴器能承受的最大瞬时冲击扭矩达到280N·m，持续传递额定扭矩为160N·m，完全覆盖1.7L排量汽油机搭配手动变速器的动力输出范围，在-40℃到120℃的工作温度区间内，橡胶的硬度变化率不超过15%，能适应极寒地区和高温地区的使用需求。和传统的十字轴万向节相比，它不需要定期加注润滑脂，没有滑动摩擦副，不存在磨损松旷的问题，后期维护成本几乎为零；和金属膜片联轴器相比，它的阻尼特性更好，能有效过滤传动系统的扭转共振，尤其是在车辆低速大扭矩爬坡的时候，不会出现传动系统的异响和抖动问题。

　　做三维建模的时候要特别注意几个关键尺寸的公差配合：六个连接衬套的位置度公差要控制在0.1mm以内，否则安装时会出现螺栓穿装困难的问题；橡胶基体的各个圆弧过渡面不能出现尖角，否则硫化成型时容易出现缺胶，后期使用时应力集中点会最先出现裂纹；金属衬套与橡胶结合的表面要做滚花处理，同时涂刷硫化粘合剂，保证金属与橡胶的结合强度，避免大扭矩下金属衬套与橡胶脱开。整个模型的装配关系非常简单，没有复杂的运动副，建模时可以先绘制六等分的草图定位衬套位置，再通过多截面实体生成橡胶基体的外形，最后添加金属护圈和衬套的细节特征，就能完整复现整个部件的结构，不管是做传动系统的装配干涉检查，还是做有限元受力分析，这个模型的细节精度都能满足工程使用需求。
