木质橡皮筋动力瓶体弹射装置结构

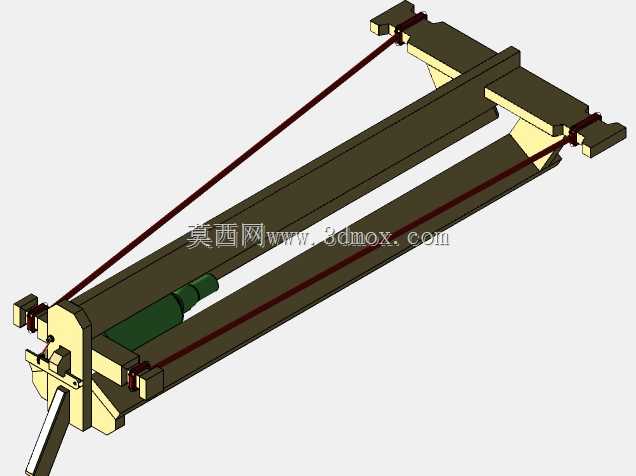

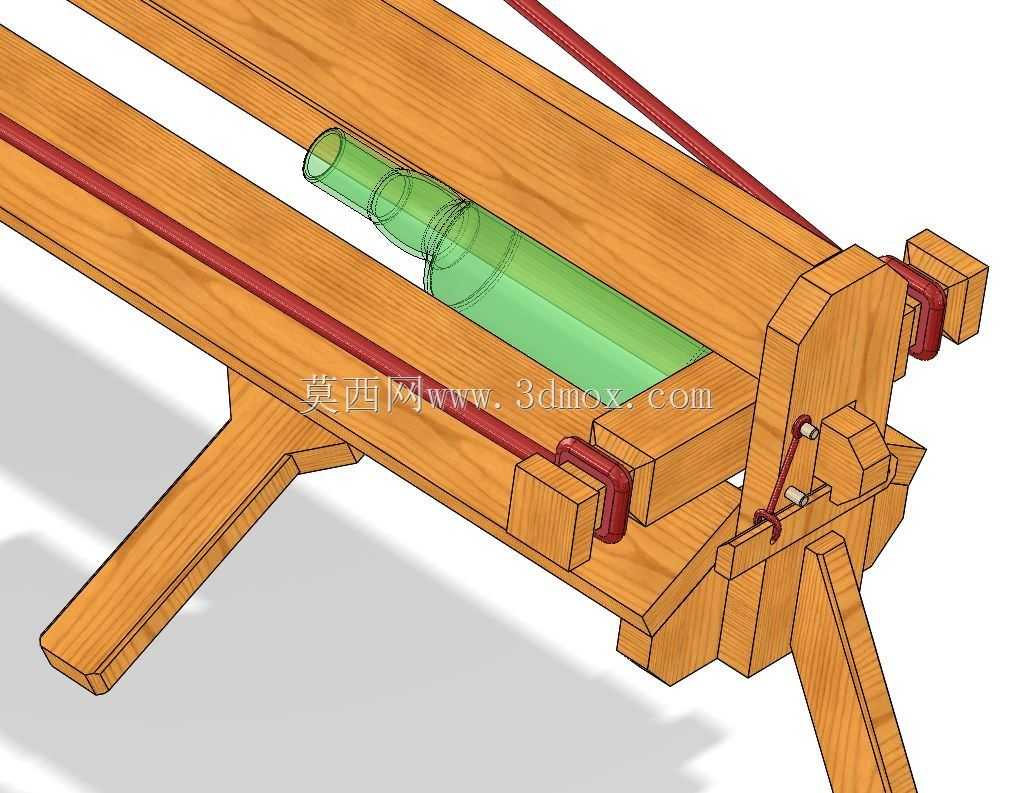

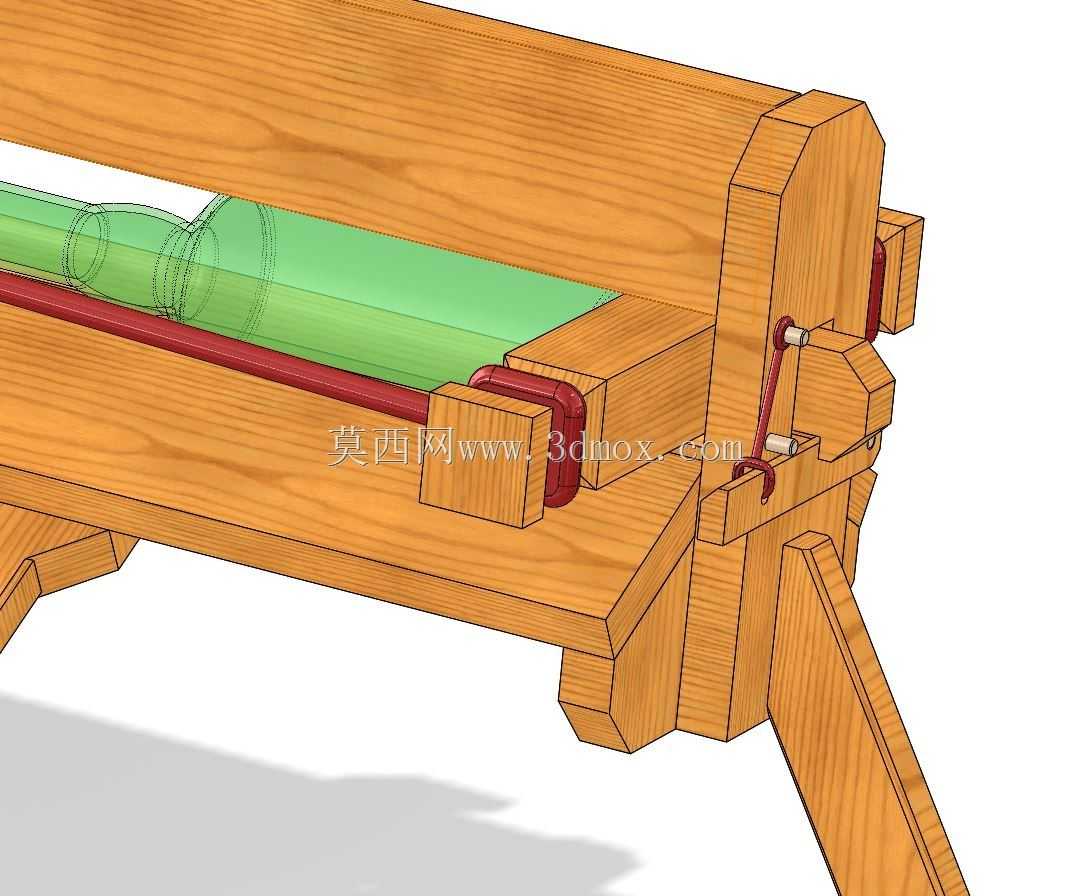

　　该弹射装置采用全木质框架作为主体承载结构，核心依靠橡皮筋拉伸蓄能实现待发射瓶体的动力输出，整体结构无金属紧固件，全部依靠木质构件的榫卯拼接完成装配，适配户外休闲、趣味竞技类场景的使用需求。从实际使用逻辑来看，装置的发射槽采用长直型凹槽设计，槽体内壁做了轻微的倒角处理，能够适配常见直径的玻璃或塑料瓶体放置，待发射瓶体可直接嵌入槽道内，发射过程中槽道两侧的凸起边能够约束瓶体的径向偏移，避免发射时出现卡滞或弹道偏移的问题。装置前端设置有可转动的木质扳机卡扣，卡扣与发射滑块联动，常态下卡扣能够卡住滑块前端的凸台，将拉伸后的橡皮筋张力锁止，扣动扳机时卡扣绕转轴转动脱开凸台，橡皮筋的收缩力会瞬间带动滑块沿槽道向前滑动，

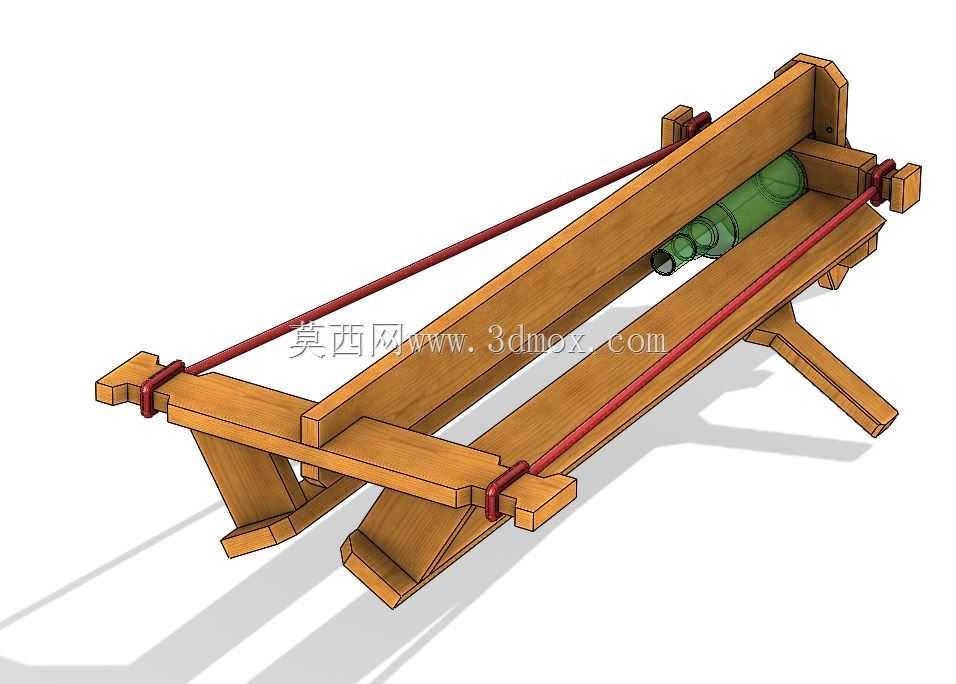

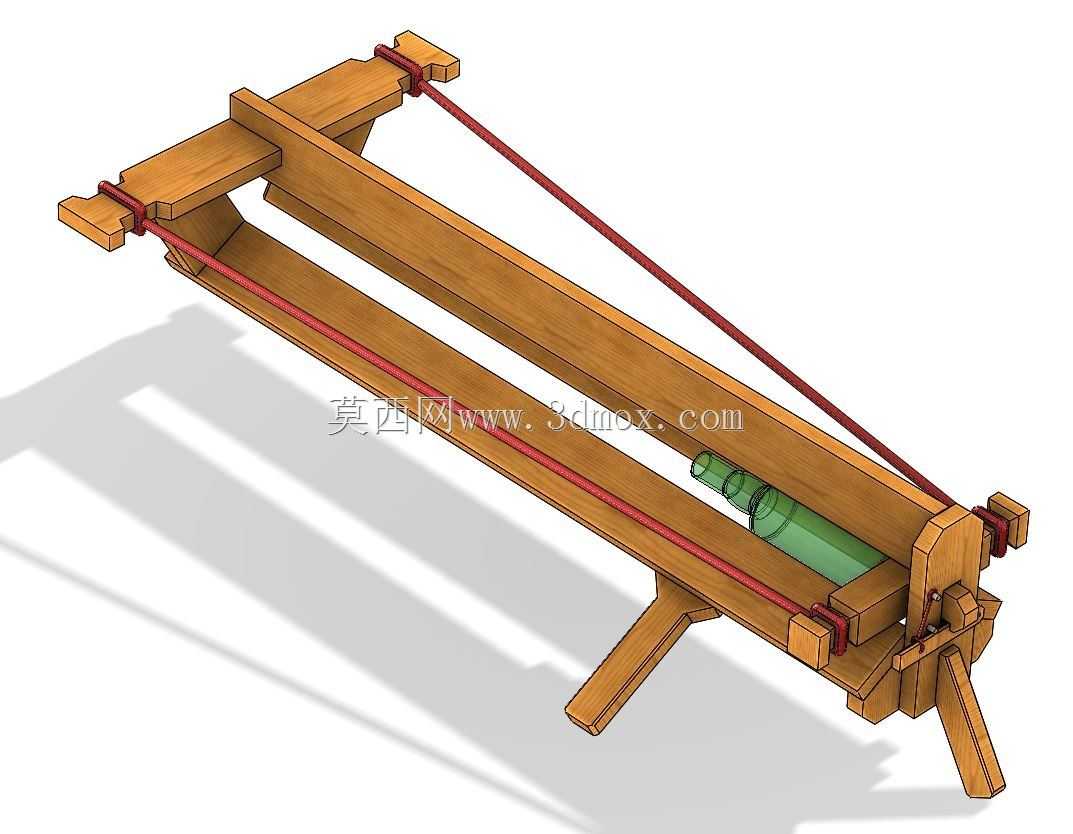

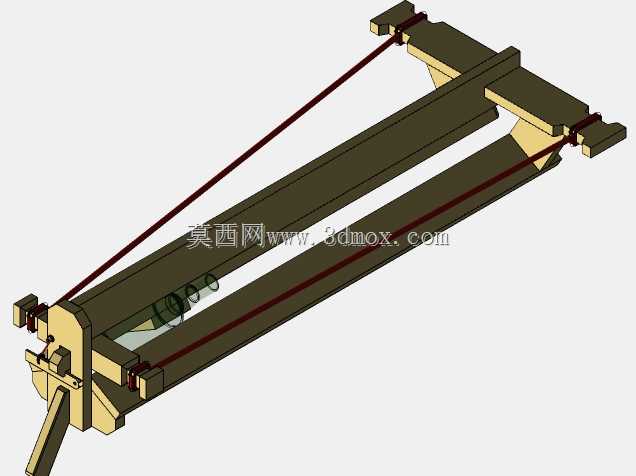

　　推动槽道内的瓶体沿槽道方向射出。两侧的橡皮筋采用对称布置的安装方式，橡皮筋两端分别固定在框架尾部的固定凸块和前端滑块的连接凸柱上，每侧设置双橡皮筋并行的结构，能够提供均衡的拉力，避免单侧拉力过大导致滑块滑动时出现偏磨，同时双橡皮筋的配置也能提升整体蓄能上限，适配不同重量的瓶体发射需求。框架底部设置有两个可折叠的木质支脚，支脚通过转轴与框架主体连接，展开时能够将发射端抬升一定角度，调整发射仰角，支脚与框架之间设置有简易的卡位结构，展开后能够依靠木质构件的摩擦力保持支撑角度，不需要额外的锁止零件，收纳时可直接将支脚转动贴合到框架底部，减少整体占用空间。从设计思路上看，整个装置的构件全部采用平板类木质板材切割加工即可完成，

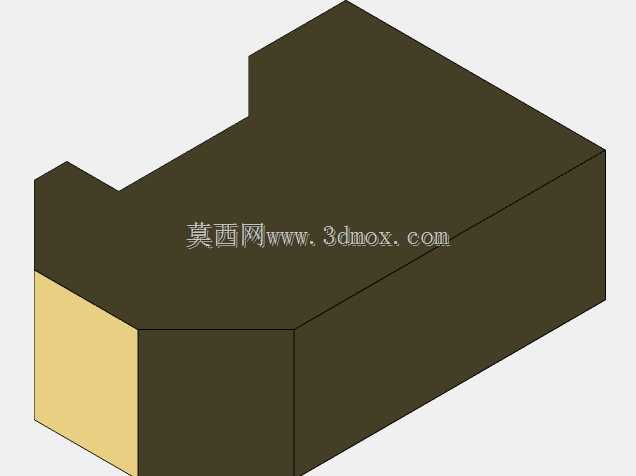

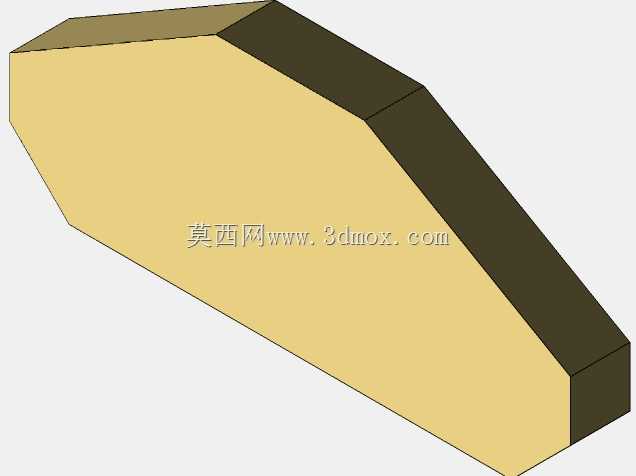

　　没有复杂的曲面造型，所有拼接位置都采用直榫结构，加工时只需要按照板材厚度开出对应宽度的榫槽即可完成装配，不需要额外的粘接或紧固件，普通的激光切割设备或者手工线锯都能完成零件加工，加工门槛极低，适合手工爱好者自行制作。外形尺寸方面，整体长度控制在600mm左右，宽度在120mm上下，高度在支脚收起时不足80mm，展开支脚后前端高度约150mm，整体重量控制在1kg以内，便携性较强，不需要复杂的安装步骤，取出后展开支脚即可使用。框架尾部的固定凸块做了加宽处理，能够分散橡皮筋拉力对框架端部的作用力，避免长期使用后木质端部出现开裂，滑块部分采用与槽道间隙配合的尺寸设计，滑动行程覆盖槽道80%以上的长度，

　　能够充分将橡皮筋的收缩行程转化为瓶体的初速度，滑块与槽道的接触面上做了轻微的打磨处理，减少滑动时的摩擦阻力，提升动力传递效率。扳机部分的杠杆比经过适配，扣动时只需要较小的力即可完成脱扣，操作手感轻便，同时扳机的转动位置设置有限位凸台，避免扳机转动角度过大导致脱扣后无法自动复位，每次发射完成后只需要将滑块向后拉动，直到卡扣卡住滑块凸台即可完成下一次发射的待击准备，操作流程简单，不需要复杂的调试步骤。在实际使用场景中，该装置可用于户外休闲的趣味投掷活动，也可作为物理力学演示的教具，直观展示弹性势能转化为动能的过程，整体结构没有尖锐的金属零件，使用安全性较高，木质构件的边缘都做了圆角打磨处理，避免操作时划伤手部。
