振动钵式Bowl给料机结构设计

　　在离散制造的装配、包装、检测工序段，零散小零件的定向排序与逐个供料一直是产线提速的卡点，这款振动钵式给料机正是针对该场景开发的核心供料部件，能替代人工完成杂乱小工件的姿态调整与定距送料，适配电子元器件、五金小零件、塑胶连接件等多种尺寸在30mm以内的小型工件供料需求。从实际产线适配来看，这类给料机常布置在自动装配工位的前端，衔接料仓与后续的分料、检测、装配机构，当上游料仓将散装工件倒入钵体后，设备通过特定频率的微幅振动，让工件沿着钵体内壁的螺旋轨道逐步爬升，过程中配合轨道上设计的挡边、缺口、导向槽结构，自动剔除姿态不符合要求的工件，让其落回钵底重新参与排序，只有姿态符合预设要求的工件才能顺着轨道依次送出，实现单个工件按固定节拍、固定朝向送入下游设备，完全匹配自动化产线连续作业的供料节奏，避免人工上料带来的节拍波动、工件磕碰、姿态偏差等问题。

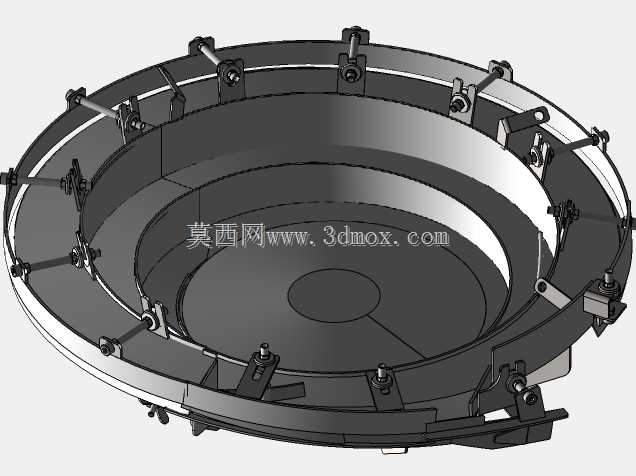

　　从结构设计思路来看，这款给料机的钵体采用了上宽下窄的锥台形内腔设计，螺旋轨道沿内壁连续抬升，轨道宽度根据目标工件的最大轮廓尺寸预留1.2-1.5倍的通过间隙，既保证工件能顺利沿轨道移动，又避免多个工件并排卡滞；轨道上的筛选结构没有采用通用化的模块设计，而是针对连杆类小工件的外形特征，在轨道爬升段设置了定向挡条，仅允许杆部朝向出料方向的工件通过，同时在轨道末端设置了分料缺口，将叠放、侧翻的工件筛落回钵腔，保证出料端每次仅输出单个姿态正确的工件。振动驱动部分的安装位设计在钵体底部中心位置，安装法兰预留了通用的螺栓孔位，可匹配不同功率的振动驱动单元，用户可根据工件重量、送料节拍需求调整振动频率与振幅，无需改动钵体主体结构。

　　在安装边界与尺寸适配方面，这款给料机的整体外轮廓为圆形结构，底部安装座的直径控制在常规给料设备的安装尺寸范围内，安装面的平面度要求控制在0.1mm以内，避免安装倾斜导致振动偏载、送料轨迹偏移；出料口的高度预留了与直线送料轨衔接的调节余量，可通过底部的支撑脚微调整体高度，适配不同高度的下游设备接口。设备运行时的振动传递范围控制在安装座周边100mm以内，安装时只需在底座与安装台面之间加装常规的减震垫，即可避免振动传导至其他工位影响设备精度。从实际使用的工况适配来看，钵体内壁与轨道采用了光滑的圆弧过渡设计，没有易积料的死角，工件在轨道内移动时不会出现卡滞、刮擦工件表面的情况，针对表面易划伤的精密小零件，还可在轨道表面粘贴耐磨的非金属衬层，无需改动主体结构即可满足特殊工件的送料要求。

　　在功能特性上，这款给料机没有设计复杂的电控结构，仅通过振动驱动的参数调整即可实现送料节拍的调节，最快可实现每分钟上百件的稳定供料，送料过程中工件不会出现堆叠、挤压的情况，能有效降低小零件供料过程中的损伤率。相较于传统的皮带式、滚筒式上料机构，这种振动钵式结构的运动部件更少，日常维护仅需定期清理钵腔内的工件碎屑、检查振动驱动的固定螺栓松紧即可，维护成本更低，适合在电子组装、小五金包装、精密零件检测等长时间连续运行的产线上使用。设计过程中还考虑了不同工件的快速换型需求，钵体与底部驱动座采用快拆式连接结构，更换不同规格的钵体即可适配不同类型的小工件供料，无需重新调整整个驱动单元的安装位置，能大幅缩短产线换型的调试时间，适配多品种小批量的柔性生产需求。
