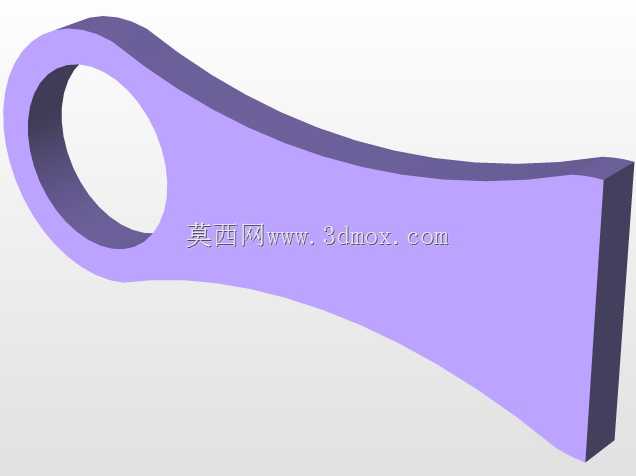

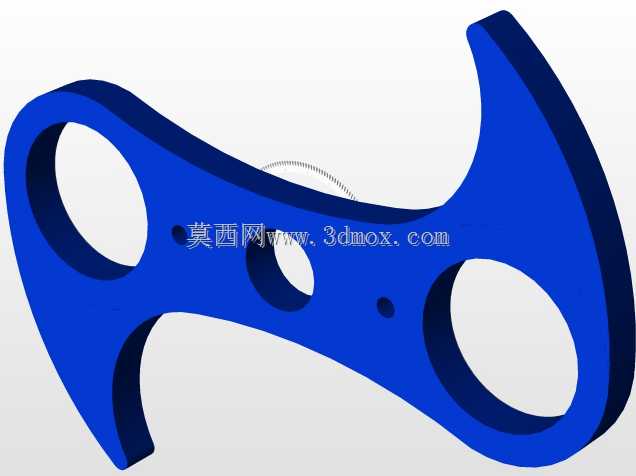

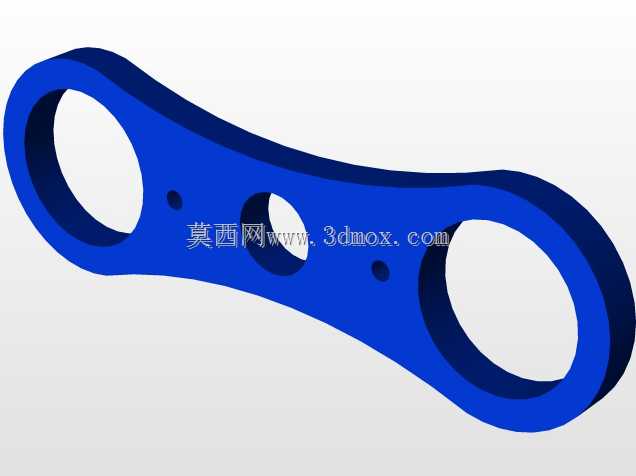

单耳变径连接拉杆结构三维设计

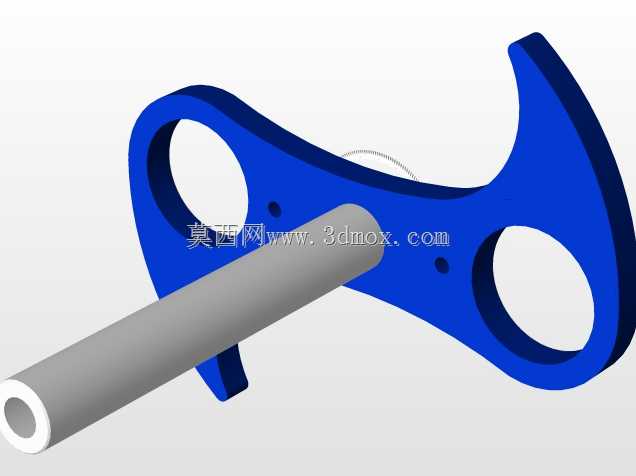

　　这类单耳变径连接构件，在轻载传动机构、手动操作连杆组、小型工装夹具的铰接回路里应用十分广泛，日常做非标设备改型时经常会碰到类似的结构需求。从实际使用场景来看，它主要承担铰接端的拉力传递作用，单耳的环形孔位用来配套圆柱销实现与相邻构件的转动连接，杆身的变径过渡设计是为了匹配不同安装空间的尺寸约束，避免等直径杆身在紧凑安装位出现干涉问题。

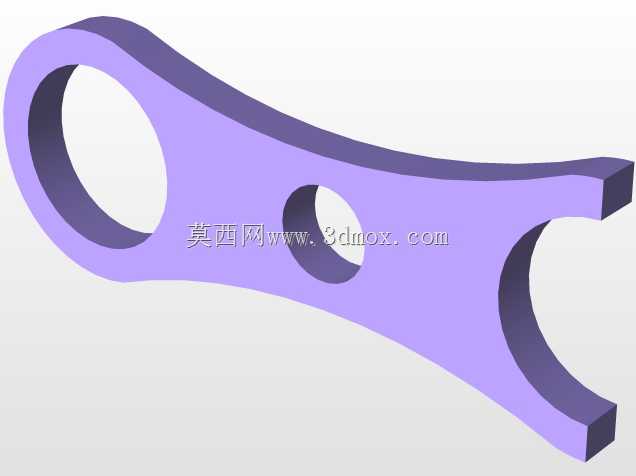

　　做这个结构的三维设计时，首先要敲定的是铰接孔的内径尺寸，这个参数直接决定了配套销轴的直径选择，要结合整个连杆机构的额定拉力做剪切强度校核，孔壁的厚度也要留够安全余量，避免长期受拉出现孔口变形。杆身从单耳端向另一端的平滑过渡曲面，不是随意做的造型，一方面是为了降低应力集中系数，避免变径位置在交变载荷下出现疲劳断裂，另一方面也是为了适配安装路径上的空间避让需求，比如相邻构件做摆角运动时，杆身的曲面轮廓不会和周边的固定件发生刮蹭。

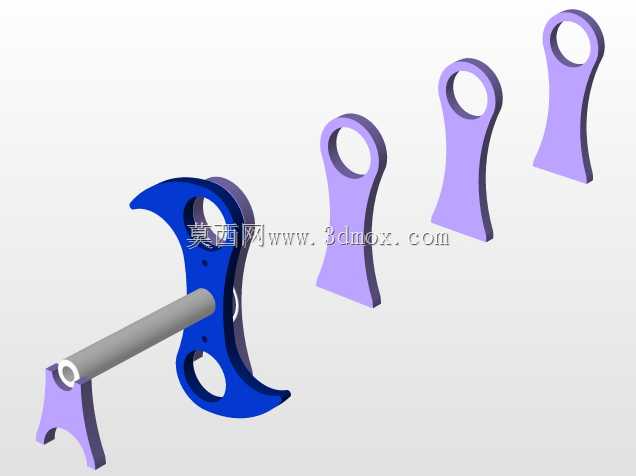

　　从安装边界来看，单耳端的环形端面要和配套铰接座的接触面保持平行，设计时要严格控制耳片两侧的平面度公差，避免装配后销轴出现别劲的情况，导致铰接转动卡滞。杆身的宽度尺寸是沿着铰接孔的轴向逐步收窄的，这个收窄的斜率要结合实际安装空间的最小间隙来定，要保证整个连杆在全行程摆动时，杆身任何位置都不会和周边的线束、护板或者其他结构件产生干涉。另一端的连接端面，设计时要预留好和后续构件的连接基准，不管是做螺纹孔连接还是焊接固定，都要保证端面和杆身轴线的垂直度，避免装配后整个连杆出现偏载，额外增加铰接部位的磨损。

　　实际建模过程中，单耳的内孔和外圆要保持严格的同轴度，耳片的两个侧面要和孔轴线保持垂直，这些形位公差如果控制不好，装配后很容易出现转动不畅、磨损加快的问题。变径过渡的曲面要做连续的曲率检查，不能出现硬棱或者曲率突变的位置，不然不仅应力集中问题没法解决，后续如果需要做轻量化的拓扑优化，这些突变位置也会成为应力集中的薄弱点。杆身的厚度方向尺寸要结合整体受力来算，不能为了凑外形随意减薄，不然受拉的时候很容易在变径位置出现断裂。

　　这类构件在实际使用中，很多时候是作为手动操作机构的传力杆，比如小型设备的舱门锁紧连杆、工装夹具的手动压杆，还有一些小型传动机构的从动连杆，对转动灵活性和受力可靠性都有要求。设计的时候还要考虑铰接部位的润滑空间，虽然这个模型里没有做油槽，但实际投产的时候，耳片位置可以根据使用场景预留润滑脂的加注空间，或者选用自润滑衬套压装在内孔里，减少日常维护的工作量。另外杆身的表面处理也要结合使用环境来定，如果是在潮湿环境下使用，要做相应的防锈处理，避免杆身生锈后影响铰接转动的顺畅度。

　　从建模逻辑上来说，先绘制单耳端的环形截面草图，拉伸得到耳片的基础实体，再绘制杆身的变径轮廓，通过放样或者扫掠得到杆身主体，之后把两个部分做合并，再倒上过渡圆角，整个建模过程要保证所有特征的参数可编辑，方便后续根据实际安装需求调整孔位大小、杆身长度或者变径的斜率。还要注意做干涉检查，模拟整个连杆的最大摆动角度，确认在全行程范围内，杆身和耳片都不会和周边构件发生碰撞，尤其是在紧凑安装空间里，哪怕是1毫米的干涉，都会导致整个机构没法正常装配。
