远程投掷发射架结构设计方案

　　这套远程投掷发射架的结构设计，核心围绕户外作业场景下的定点投掷需求展开，区别于常规手持投掷工具的发力局限，采用机架式承载结构将弹射动力单元与导向发射轨道整合为一体，可在复杂地形环境下完成固定点位的部署作业。从实际使用场景来看，这类结构可适配森林防火带的预设阻燃弹投掷、野外作业区域的定点信号弹发射、应急场景下的远距离物资抛投等需求，相比人力投掷，其发射轨迹稳定性更高，投掷距离的可控范围更广，能有效规避近距离作业的安全风险。

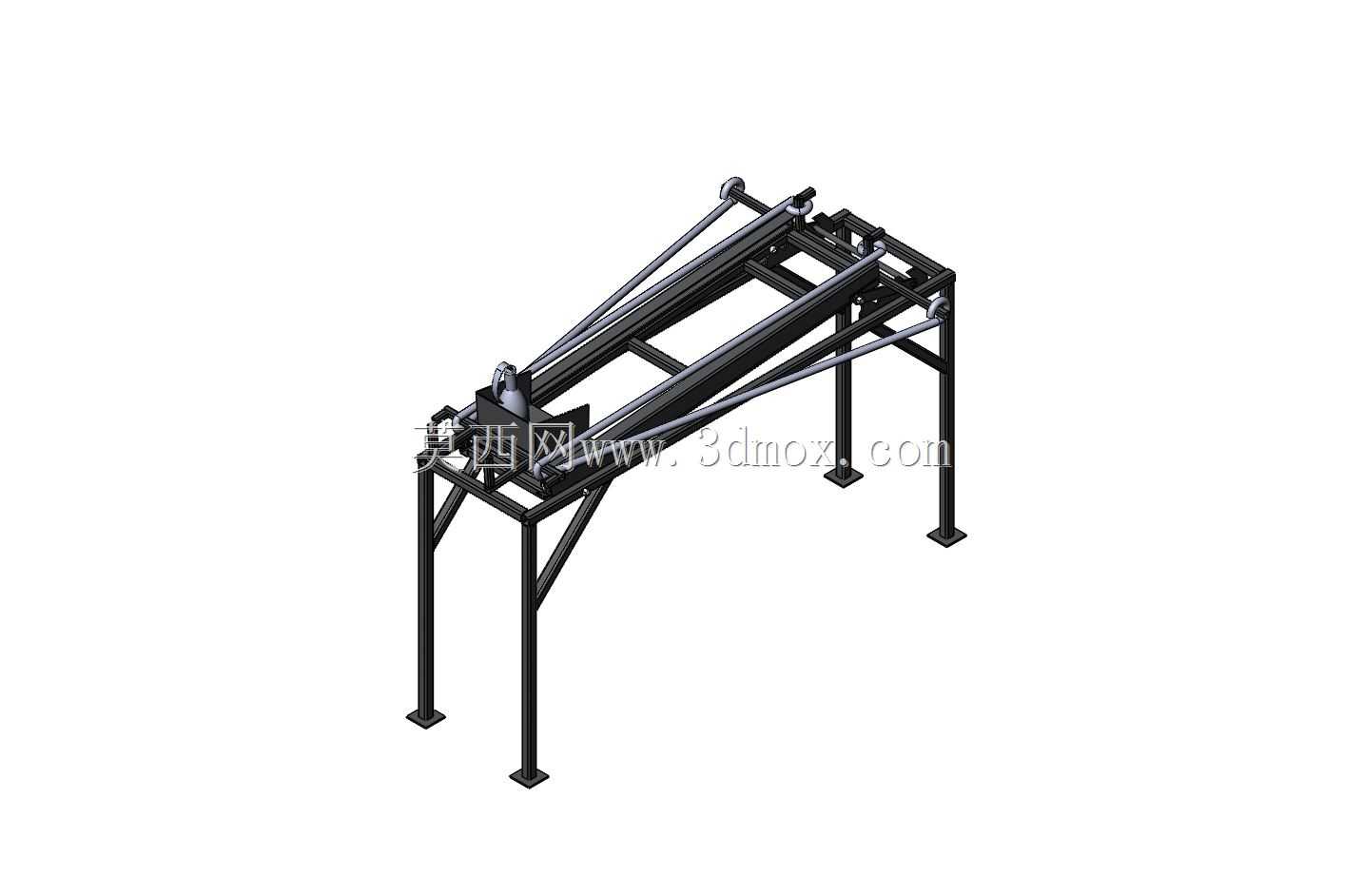

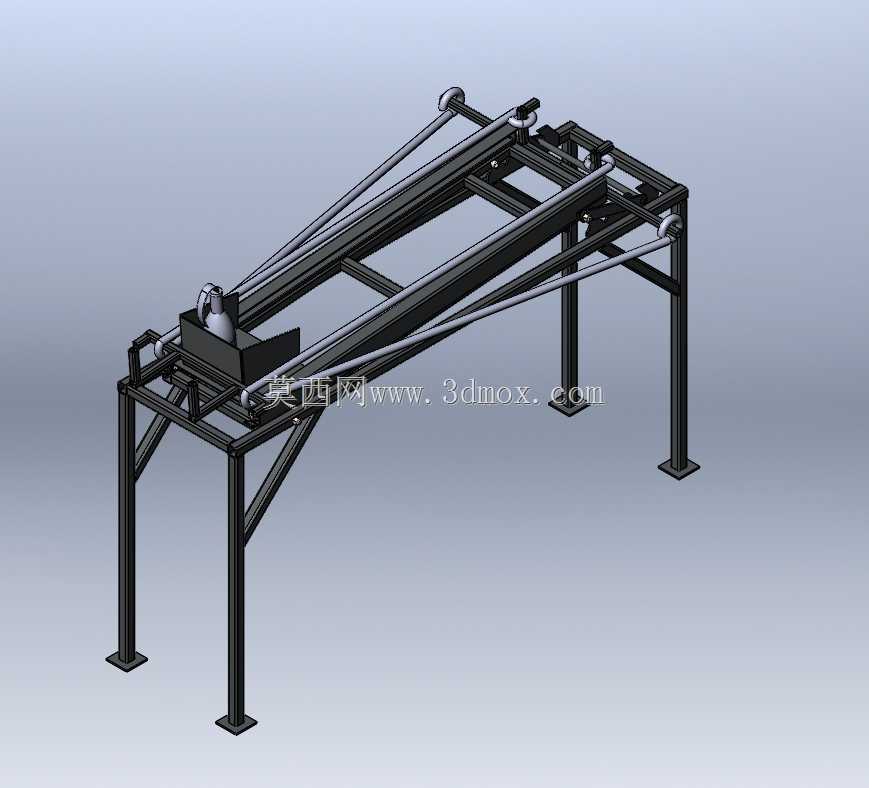

　　整体框架采用方管焊接式结构作为承载主体，四条垂直布置的支撑腿底部设置方形安装垫板，可通过膨胀螺栓与硬质地面完成固定，也可搭配配重底座在松软土质区域实现稳定架设，支撑腿与上部主框架之间采用斜向方管做三角加强连接，抵消发射瞬间产生的后坐力偏移，避免架体出现侧翻或结构形变。上部的双平行导向轨道采用冷拔圆管作为导向基准，轨道间距根据投掷载体的外径尺寸做匹配设计，轨道内侧设置低摩擦系数的滑动衬套，减少弹射过程中的阻力损耗，轨道的俯仰角度可通过后端的调节螺杆做微调，适配不同投掷距离下的发射仰角需求，角度调节范围覆盖15度到45度区间，可覆盖多数中短距离投掷作业的角度要求。

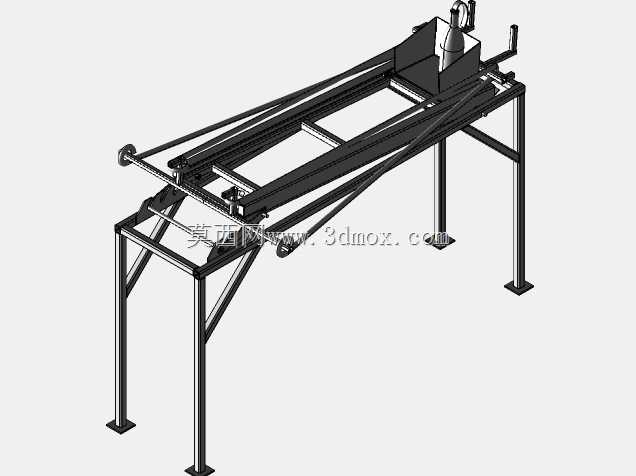

　　动力单元布置在轨道的后端位置，采用弹性蓄能结构作为动力源，蓄能组件的固定端与架体尾部的安装座做刚性连接，活动端与滑动承载台连接，滑动承载台可沿双轨道做直线往复运动，承载台设置有快速释放的锁止机构，待投掷载体放置到位后，拉动承载台压缩蓄能组件至预设锁止位置，触发释放机构即可完成弹射动作。锁止机构采用扳机式杠杆结构，触发力设计在20N到30N区间，既避免误触触发，也能保证手动操作的便捷性，承载台与轨道的配合间隙控制在0.2mm以内，保证弹射过程中载体不会出现偏移卡滞。

　　从安装边界来看，整套架体的展开宽度控制在1.2米以内，长度在1.8米左右，支撑腿高度可根据作业需求做0.3米范围内的伸缩调节，适配不同身高操作人员的作业高度，架体整体拆解后可分为主框架、支撑腿、轨道组件、动力单元四个模块，单模块重量不超过25kg，可满足双人短途搬运的需求，适合野外无吊装设备的场景下快速组装部署。结构设计过程中充分考虑了反复作业的疲劳强度，所有焊接位置均做倒角去应力处理，导向轨道的表面做硬化防锈处理，可适应户外潮湿、多尘的作业环境，减少日常维护的频次。

　　在结构细节处理上，轨道前端设置有限位挡块，避免滑动承载台在弹射终点位置脱出轨道，挡块表面设置缓冲橡胶垫，抵消承载台的末端冲击，降低金属碰撞产生的噪音与结构损伤。架体的所有外露棱边均做圆角打磨处理，避免操作人员在组装、调试过程中出现划伤。支撑腿的调节位置设置有刻度标识，可快速将四个支撑腿调整至同一水平高度，保证轨道的水平度偏差不超过0.5度，避免因架体倾斜导致投掷轨迹出现偏差。蓄能组件的预紧力可通过端部的调节螺母做微调，操作人员可根据投掷载体的重量、目标投掷距离调整蓄能大小，适配不同规格的投掷载体使用需求。
