手动公制子弹形锻压成型设备结构

　　这款手动操作的锻压设备，主要面向小批量零件成型、小件压装、试样制备这类不需要大吨位连续冲压的作业场景，在五金修配、小五金加工、实验室试样制作、小型工坊的单件小批量生产场景中适配性极强，不需要外接动力源，依靠杠杆力臂放大操作力就能完成锻压、压装、校直、冲裁等多种作业，相比大型冲压设备占用空间极小，部署灵活，不需要复杂的安装固定，放置在稳固的工作台面即可投入使用。

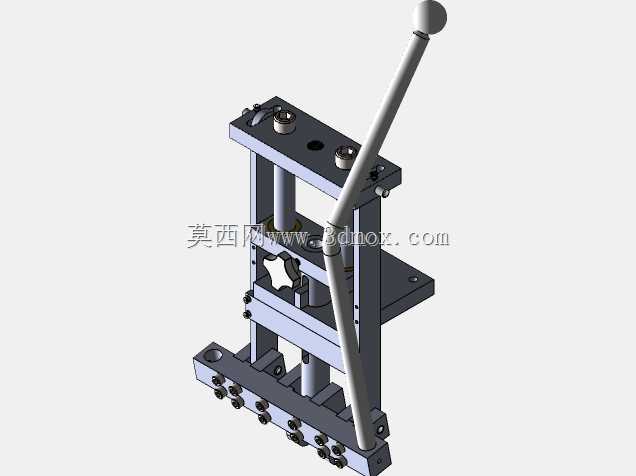

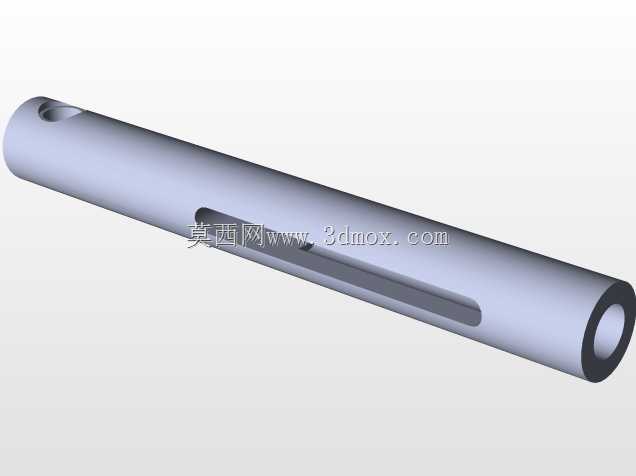

　　从结构设计逻辑来看，设备采用立式框架式承载结构，上下多层安装板通过立式导柱连接形成稳定的承载框架，导柱同时为滑动压头提供精准的运动导向，避免压头在施压过程中出现偏载卡滞，保证施压过程中压头的运动垂直度，保障成型工件的尺寸精度。操作端采用长力臂手动杠杆结构，杠杆与压头之间通过铰接传动结构将操作手的摆动力转化为压头的垂直下压力，通过力臂长度的合理配比，仅需单人手部施加操作力即可在压头端获得足够的锻压出力，杠杆末端设置球形操作手柄，握持施力时手感顺滑，摆动操作过程中不会出现硌手、滑脱的问题，长时间操作也能降低手部疲劳感。

　　设备底部设置带多组安装孔位的安装底座，底座上的排布的固定孔可以适配不同规格的下模安装，同时也可以通过螺栓将整个设备固定在工作台面上，避免大压力作业时设备出现移位。中层安装板既作为框架的承载加强结构，也可以作为工件放置的定位基准面，或者用于安装卸料、定位类的辅助工装，拓展设备的作业适配范围。压头部分采用可拆换的安装结构，可以根据不同的作业需求更换不同形状的压头，比如平压头用于压装校直，成型压头用于子弹形这类特殊轮廓零件的锻压成型，冲裁压头用于薄料的冲切作业，不需要改动主体框架就能适配多种作业需求。

　　从安装边界尺寸来看，设备整体为窄长立式结构，横向占用宽度不足半米，纵向深度也控制在小型工作台可容纳的范围内，整体高度适配成年人站立操作的舒适高度，操作杠杆的摆动行程经过合理设计，既保证压头有足够的工作行程满足不同高度工件的加工需求，也不会因为杠杆摆动幅度过大造成操作空间的浪费，操作时人员站在设备正前方，手部握持手柄的活动范围完全在人体上肢舒适操作区间内，不需要大幅度探身或者挪步就能完成全行程的施压操作。

　　在实际使用过程中，这类手动锻压设备的出力可控性远高于大型气动、电动压力设备，操作人员可以通过手部的施力大小直观控制压头的下压速度和最终压力，对于一些易碎件压装、需要精细控制成型压力的工件加工场景，这种手动控制的特性反而能获得更好的加工良率，不会因为压力输出刚性过大造成工件压损。框架结构的受力经过合理分配，施压过程中框架的变形量控制在极小范围内，长期反复施压也不会出现框架变形、导柱歪斜的问题，设备的维护成本极低，仅需要定期在导柱、铰接转动位置加注润滑脂，就能保证长期顺畅运行，不需要复杂的电气、液压系统维护，适合没有专业设备维护人员的小型加工场所使用。

　　设备的滑动配合面都设置了合理的配合间隙，既保证运动顺畅无卡滞，也不会因为间隙过大造成压头偏摆，压头的运动直线度可以满足小型零件成型的精度要求，对于子弹形这类需要对称成型的工件，稳定的导向结构可以保证成型后工件的轮廓对称度，避免出现偏料、厚薄不均的成型缺陷。底座上的安装孔位采用标准化的孔距设计，可以适配通用的小型工装夹具，不需要额外加工转接板就能快速装夹不同的作业模具，换模过程简单快捷，适合多品种小批量的柔性加工作业需求。
