折弯机用UKB型冲压折弯上模结构

　　这款UKB系列折弯上模，是适配常规数控折弯机、普通机械式压力机的钣金成型核心工作部件，主要应用于金属板材冷冲压折弯工序，在机箱机柜加工、五金钣金件生产、通讯设备壳体成型、低压配电柜钣金制作等场景中承担直接施压成型的作用。从结构设计来看，该模具采用整体式合金钢坯料加工思路，夹持段为标准矩形截面，能够直接适配市面主流折弯机的上模夹槽安装尺寸，无需额外定制转接夹具，夹持段侧面加工有定位凹槽，安装时可与夹钳的定位凸台配合，避免长时间冲压作业中模具出现轴向窜动、偏移，保证折弯线的直线度精度。模具的工作段采用渐变式圆弧过渡刃口设计，区别于常规直刃折弯模，该刃口的R角经过针对性匹配，能够在折弯1.5mm以下冷轧钢板、1mm以下不锈钢板时，

　　避免板材折弯处出现压痕、开裂问题，尤其适合对表面质量要求较高的通讯设备外壳、外露五金件的折弯加工，成型后折弯角的R过渡均匀，无需后续额外打磨处理。在安装边界上，该模具的总高度匹配常规100吨及以下吨位折弯机的闭合高度要求，模柄夹持段的宽度、厚度公差控制在h7精度等级，装入夹槽后单侧间隙不超过0.02mm，能够保证冲压过程中上下模的对中精度，避免啃模、偏载问题。模具的非工作段做了退刀槽设计，在进行深度较大的U型折弯、Z型折弯时，能够给已成型的板材侧边留出避让空间，避免模具与已成型结构发生干涉，可完成最小内R1.2的折弯成型作业，适配的折弯角度范围覆盖30度到180度，通过调整下模V口宽度，可适配不同厚度板材的折弯需求。

　　从实际使用场景出发，这类标准型号的折弯上模属于冲压车间的通用易耗工装，在批量生产通讯设备安装支架、机箱内部固定件时，可直接换装该模具，无需重新进行复杂的模座调校对刀，夹持段的基准面经过平磨加工，安装后只需单次对零即可投入生产，能够大幅缩短换模调试时间。模具的刃口段做了表面淬火处理，硬度达到HRC58-62，具备足够的耐磨性，连续冲压1.2mm冷轧板时，刃口寿命可达到12万冲次以上，后期刃口磨损后可通过平面磨床修磨刃口面，修磨后只需重新调整夹钳的装夹高度即可继续使用，整体维护成本较低。在结构细节上，模具的侧面加工有吊装孔位，针对大长度规格的同系列模具，可通过吊装螺栓配合车间天车进行换装，避免人工搬运过程中磕碰刃口、砸伤设备台面。

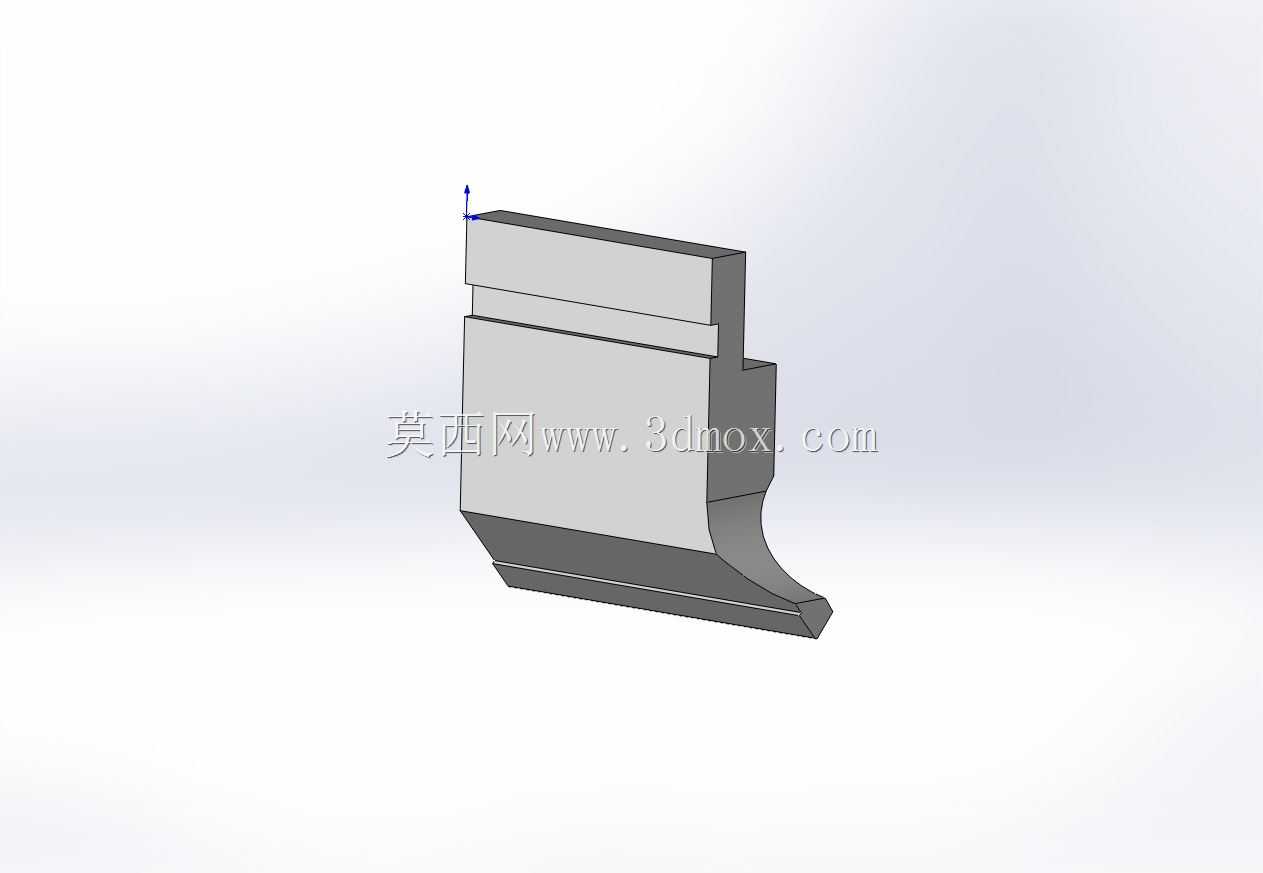

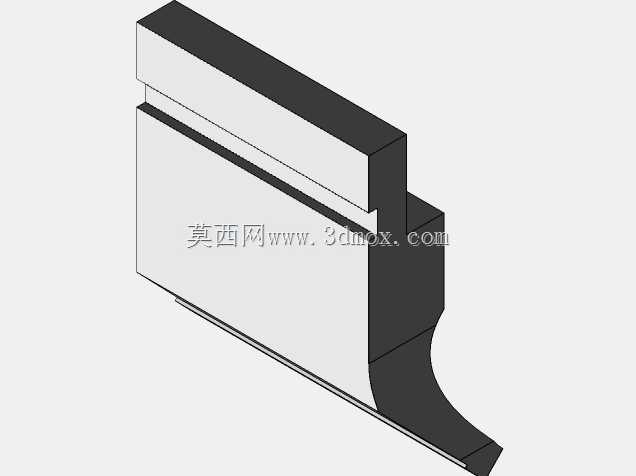

　　刃口与夹持段的连接位置采用大圆角过渡，避免应力集中，在满吨位冲压作业时，不会出现根部断裂的问题，结构强度经过实际生产验证，可满足三班倒连续生产的强度要求。对于钣金加工车间的工艺人员来说，这类标准UKB折弯模属于工装库中的常备型号，在处理常规直角折弯、钝角折弯、小R角折弯工序时，无需单独设计定制模具，直接调用该类标准模即可快速完成工艺排布，尤其在多品种小批量的通讯五金件生产场景中，能够大幅降低工装定制成本，缩短产品交付周期。建模过程中，该模型严格按照实际加工尺寸绘制，夹持段的定位槽、刃口的R角、根部的退刀结构都做了1:1还原，可直接用于工装库的数字化管理，也可用于冲压工艺的虚拟仿真调试，在三维环境中提前验证折弯过程中的干涉情况，避免实际换模后出现撞模、成型不到位的问题。
