金属板材小型托盘压制成型工装结构

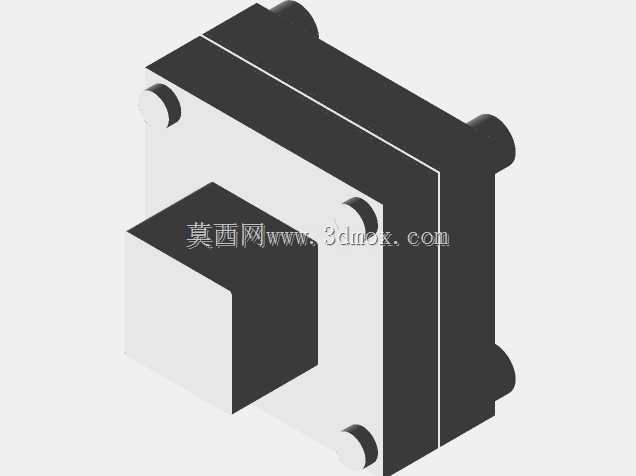

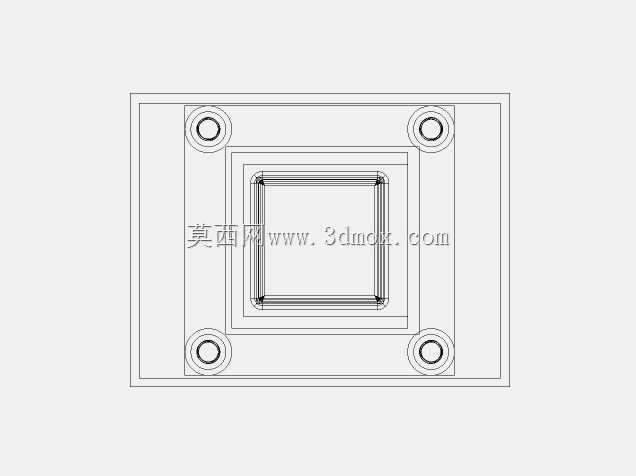

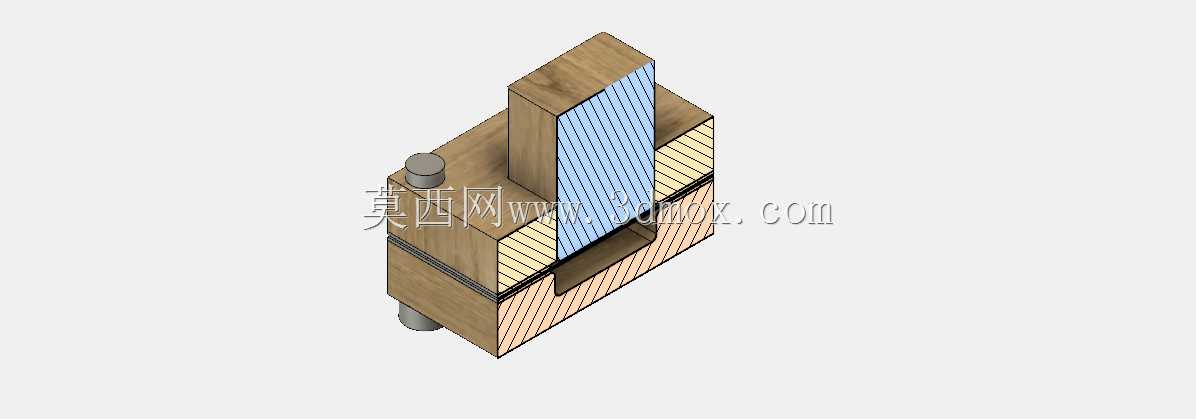

　　在五金小件加工、手工钣金试制以及小批量定制托盘生产场景中，这类小型压合工装的适配性往往比大型量产压力设备更高，尤其针对厚度1.5mm以内的冷轧钢板、薄铝板等金属板材的小尺寸托盘压型作业，不需要搭建复杂的冲压产线，仅需固定在常规钳工工作台台面即可完成压型动作，适配维修车间、五金试制工坊、院校金工实训等非量产场景的加工需求。从结构功能来看，该工装采用上下对合的模腔布局，上模部分设置带导向的压合块，两侧搭配圆柱导向销保证合模过程中模腔不会出现错位偏移，模腔轮廓完全匹配目标小型托盘的折边尺寸，压合时板材被放置在下模的定位槽内，上模随施压动作下行，将板材边缘沿模腔轮廓压折成型，整个压合过程不需要额外的定位工装辅助，

　　板材放入定位槽后即可完成精准对位，避免人工折边出现的角度偏差、折边不齐等问题。设计思路上优先考虑了手工操作的便捷性，整体框架采用层叠式的木质基材搭建模架主体，相比全金属模架大幅降低了试制阶段的加工成本，模腔的成型面采用硬质耐磨板材拼接，保证压合过程中成型面不会因为反复施压出现凹陷变形，导向销与模架的配合采用间隙配合，既保证合模导向的顺畅度，又不会因为配合过紧出现卡滞问题，施压端预留了手动施压或者外接小型压具的安装空间，可根据实际加工的板材厚度选择手动压合或者搭配小型液压压头完成施压，适配不同厚度板材的压型力需求。从安装边界来看，该工装整体占地尺寸不超过常规钳工工作台的单工位操作范围，底部为平整的安装基面，

　　可通过台虎钳夹持或者螺栓紧固的方式固定在工作台面上，不需要额外浇筑设备基础，整体重量控制在单人可搬运的范围内，可根据加工点位的需求灵活移动位置，适配多工位轮换加工的使用需求。压型作业过程中，板材的定位槽深度匹配托盘的折边高度，压合行程刚好满足折边90度成型的需求，不会出现过压导致的板材压裂或者压合不到位导致的折边角度不足问题，模腔的边角位置设置了微小的工艺圆角，避免压合过程中板材边角出现应力集中导致的开裂问题，成型后的托盘边缘平整度可满足常规五金件的装配要求，不需要后续额外的修边、校形工序。针对小批量试制的需求，该工装的模腔部分采用可更换的拼接结构，当需要加工不同轮廓尺寸的小型托盘时，仅需更换对应轮廓的成型镶块即可，

　　不需要重新制作整套模架，大幅降低了多规格小批量生产的工装成本，导向销的安装位置设置了可调余量，可根据镶块的尺寸微调导向位置，保证不同规格镶块更换后依然能保持精准的合模导向精度。日常使用过程中，仅需定期在导向销表面涂抹少量润滑脂保证导向顺畅，成型面定期清理残留的金属碎屑即可，不需要复杂的维护保养，相比大型冲压设备的运维成本几乎可以忽略，对于加工批量在百件级以内的小型托盘生产任务，这类工装的投入产出比远高于常规量产冲压设备，同时也能避免大型设备小负荷运行带来的能源浪费问题。在实际压型作业时，操作人员仅需将裁切好的板材毛坯放入下模定位槽，确认位置对齐后即可驱动上模下行完成压型，整个操作过程不需要专业的冲压设备操作资质，普通金工操作人员经过简单讲解即可独立完成作业，降低了小批量加工的人员技能要求，压合完成后上模复位，即可直接从模腔内取出成型的托盘工件，取件过程不需要额外的顶出机构，依靠模腔的微小脱模斜度即可顺利取件，进一步简化了工装的结构复杂度，减少了故障点。
