阀门压模注塑成型模具结构设计

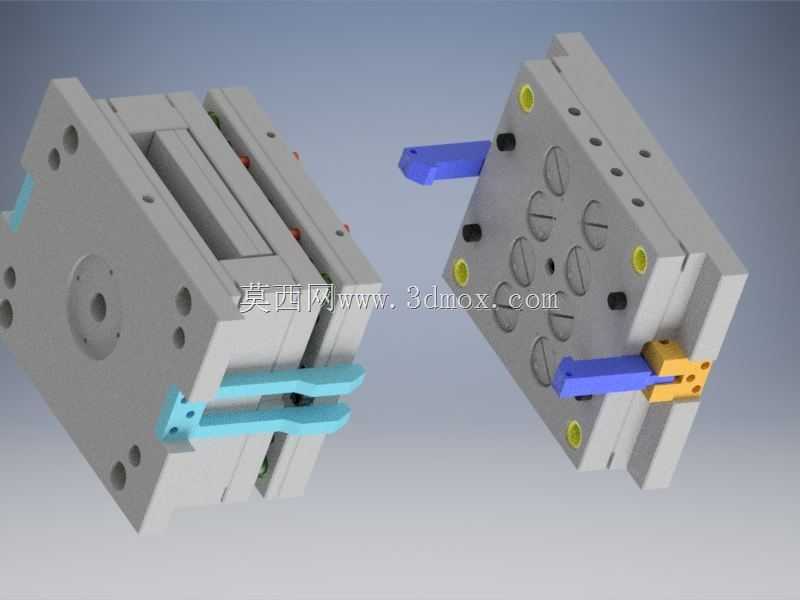

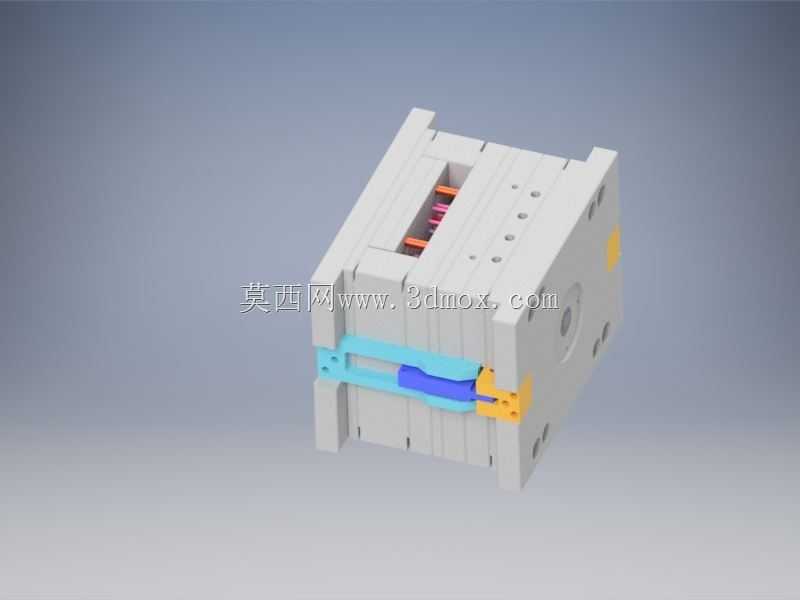

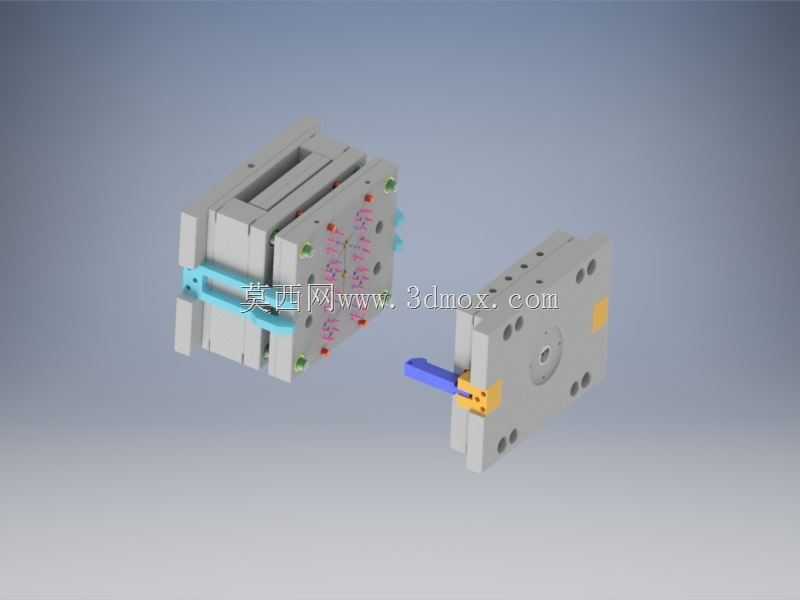

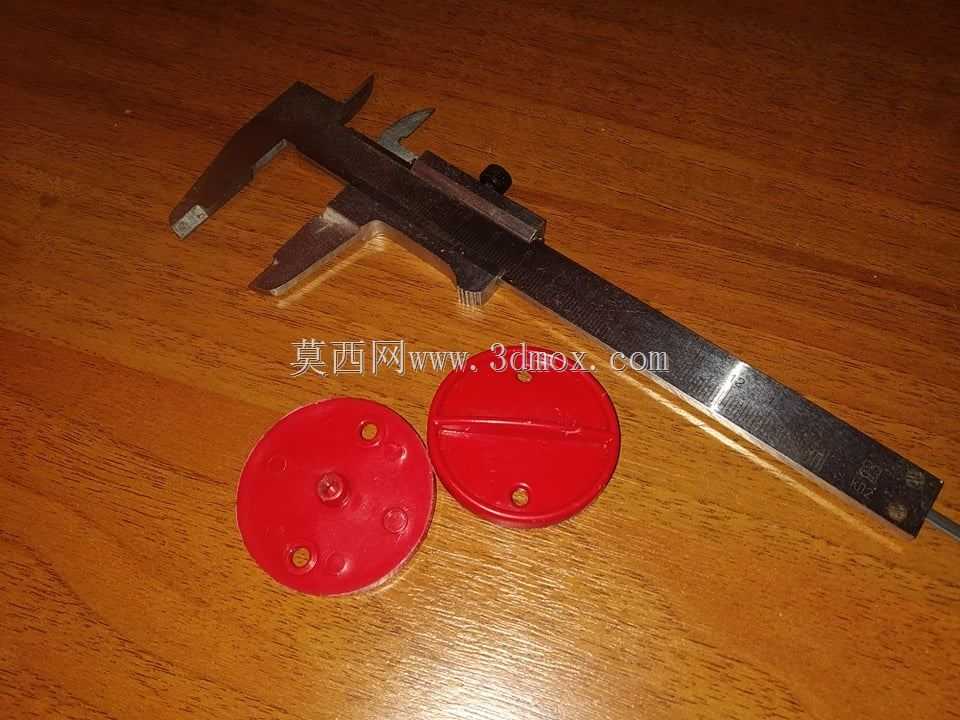

　　这套模具针对小型圆形阀盖类零件的批量注塑生产设计，采用一模八腔的平衡式流道布局，适配中小型卧式注塑机的装模尺寸要求，可在单次注塑循环中完成八个阀盖零件的成型作业，大幅提升小尺寸塑胶阀件的生产效率。从实际生产场景来看，这类模具主要应用于水暖阀门、小型流体控制阀的塑胶端盖、密封压盖类零件的量产环节，这类零件通常需要具备规整的外形、均匀的壁厚以及一致的安装孔位精度，才能满足后续阀门装配时的密封配合、螺纹连接的公差要求。

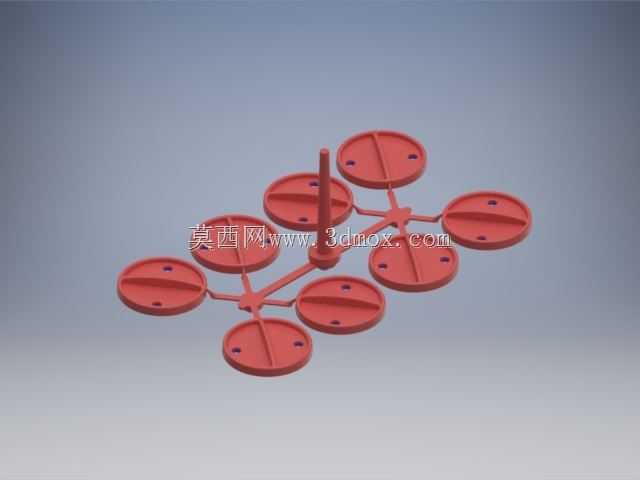

　　设计过程中首先考虑的是流道的平衡排布，八个型腔围绕中心主流道呈辐射状对称分布，从主流道延伸出的分流道采用等截面圆弧过渡设计，确保熔融塑胶在注入每个型腔时的压力、流速保持一致，避免出现个别型腔填充不足、飞边或者零件内应力不均的问题，分流道末端设置的冷料穴可以截留前端冷却的胶料，防止冷料进入型腔影响零件表面质量。每个型腔的浇口采用侧浇口结构，设置在零件的侧边非装配面位置，成型后浇口残留小，后续去除浇口的工序简单，不会影响零件装配面的平面度。

　　零件的成型型腔部分严格匹配阀盖的外形结构，型腔表面做了抛光处理，保证成型后的零件表面光滑无划痕，型腔内预设的安装孔位采用镶针结构，镶针与型腔的配合公差控制在0.02mm以内，既可以保证孔位的尺寸精度，也方便后续磨损后单独更换镶针，降低模具维护成本。模具的顶出结构采用顶针配合流道顶杆的组合设计，开模后顶针作用在零件的非外观面位置，避免顶出痕迹影响零件外观，同时流道顶杆会同步顶出流道凝料，实现零件与凝料的自动脱落，适配自动化注塑生产的取件需求。

　　从安装边界来看，这套模具的模架尺寸适配200吨级以内的卧式注塑机，定位圈尺寸、浇口套的球面半径都匹配常规注塑机的射嘴规格，模具的开合模行程、顶出行程都经过核算，确保开模后零件和流道有足够的取件空间，不会出现顶出行程不足导致零件卡在型腔内的问题。冷却系统采用环绕式水路设计，在每个型腔的周边都布置了冷却水道，水道距离型腔表面的距离保持均匀，确保成型过程中型腔各区域的温度一致，减少零件的冷却变形，缩短成型周期，提升生产效率。

　　在结构细节处理上，模具的分型面设置在零件的最大轮廓处，分型面做了贴合研配处理，合模时的贴合间隙控制在0.01mm以内，避免注塑过程中出现飞边问题。导柱导套采用高精度的标准件，保证动定模合模时的定位精度，防止型腔错位导致零件壁厚不均。针对这类小型阀盖零件的生产需求，模具的排气槽开设在型腔的末端填充位置，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，避免零件出现烧焦、缺胶的问题，也不会因为排气槽过深导致飞边产生。整套模具的结构设计兼顾了量产效率、零件精度和维护便利性，能够满足小型塑胶阀盖类零件的长期稳定批量生产需求。
