带内成型流道的瓶体吹塑模具结构

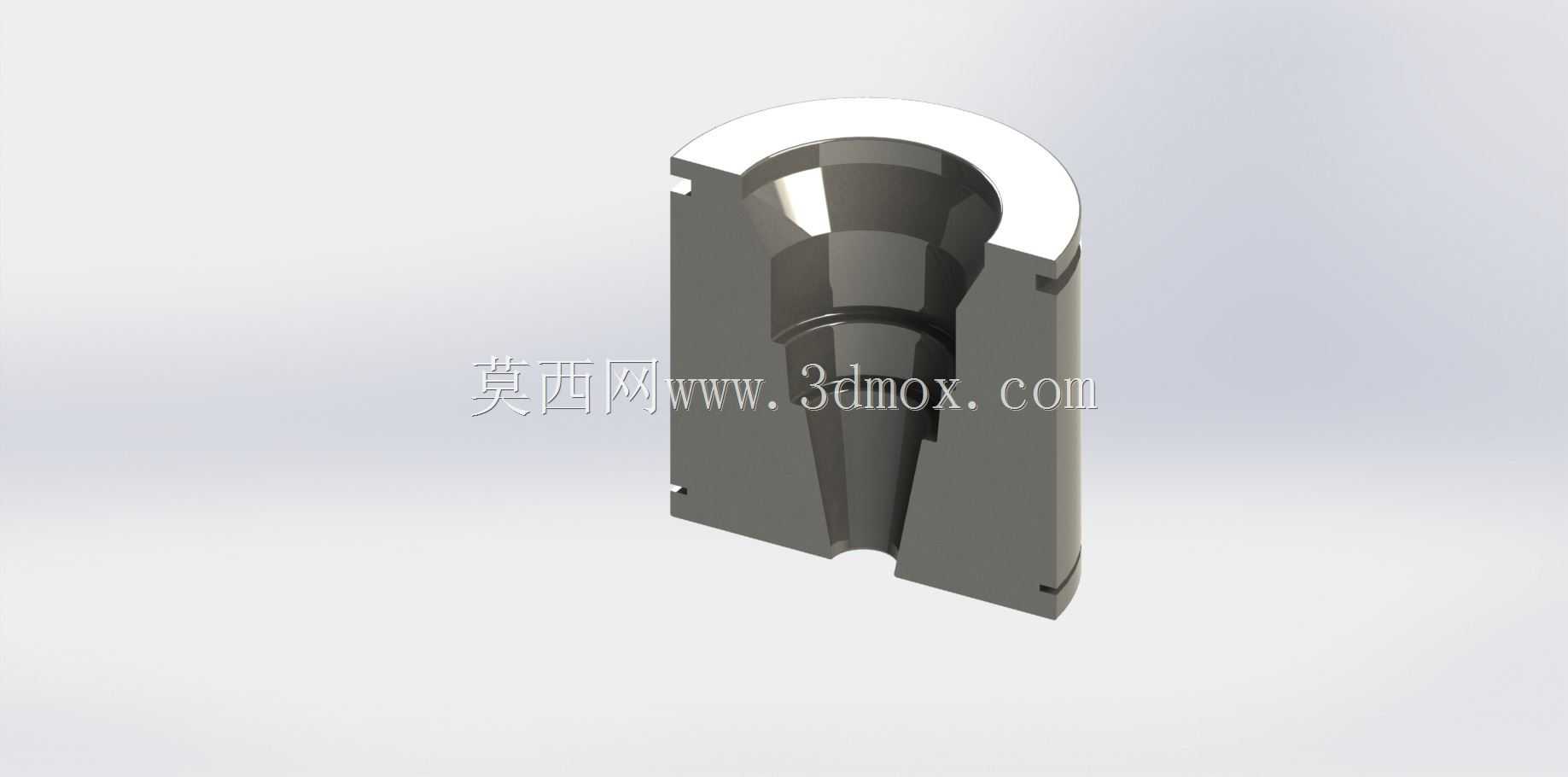

　　这套瓶体成型模具主要适配中空吹塑成型工艺，在日化包装、食品饮品包装的生产环节中承担核心成型功能，对应生产的瓶体可用于盛装饮用水、洗护溶液、调味液体等多种流体类内容物，是包装制造环节里直接决定瓶体外形精度、内壁光滑度与壁厚均匀性的核心工装。从结构剖视呈现的特征来看，模具采用整体式哈夫对开结构，分型面沿瓶体轴向中心平面设置，合模后可形成完整封闭的模腔，内部流道顺着瓶体的轮廓做连续变径设计，从上端的进料口位置开始，流道直径逐步过渡，对应瓶体从瓶口段、瓶颈段到瓶身段的外形变化，避免型坯吹胀过程中出现局部拉伸过度导致的壁厚不均问题。

　　设计过程中首先考虑的是吹塑工艺的排气需求，在模腔的轮廓转折位置预留了微观排气间隙，不会在成品瓶体表面留下明显合模痕或气纹，同时模腔内壁做了对应抛光处理的结构预留，保证成型后瓶体外壁的光洁度满足包装产品的外观要求。上端的进料口位置做了倒角过渡结构，可适配挤出机的型坯出料导向，减少型坯送入模腔时的刮蹭问题，避免成型后瓶体出现局部缺料或褶皱缺陷。模具的外侧为圆柱状安装基准面，可直接适配常规吹塑设备的模架安装位，安装时无需额外做复杂的定位工装调整，依靠圆柱面的同轴度定位即可保证两半模具的合模对齐精度，减少现场调试的辅助时间。

　　从结构细节来看，模腔的底部位置做了小尺寸的缺口避让结构，对应瓶体底部的定位凸点成型，同时该位置也可作为吹塑过程中余料排出的辅助通道，避免余料卡在模腔内部影响连续生产。模具的合模贴合面做了平面度精度的结构设计，合模后分型面的间隙控制在吹塑工艺要求的范围内，不会出现飞边过厚的问题，减少后续成品去飞边的工序工作量。在实际生产场景中，这类模具可适配多种常见的挤出吹塑设备，更换不同规格的模腔镶件即可生产不同容量规格的瓶体，不过这套模型呈现的是单型腔整体式结构，更适合小批量、多批次的瓶体试制或中小规模生产场景，相比多型腔模具，单型腔结构的冷却水路布置更灵活，可沿着模腔的外轮廓做环绕式水路布置，保证模腔各个位置的温度均匀性，缩短成型后的冷却定型时间，提升单批次的生产效率。

　　设计时还考虑了模具的使用寿命需求，整体结构的壁厚做了均匀化处理，避免出现局部壁厚过薄导致的长期使用变形问题，模腔的受力面做了应力分散的圆弧过渡，减少合模压力作用下的应力集中点，避免模具在反复开合模的过程中出现开裂风险。从安装边界来看，模具的整体外径尺寸适配常规吹塑机的模架夹持范围，上下端面的平行度满足设备安装的基准要求，不需要额外加工转接板即可完成装夹，上端的进料口中心与设备的挤出头中心可直接对齐，减少调试过程中的中心校正工作量。在实际使用过程中，这套模具的开合模行程匹配瓶体的轴向高度，开模后瓶体可顺利从模腔内脱出，不会出现倒扣卡滞的问题，因为模腔的所有侧壁脱模角度都顺着开模方向做了合理设置，哪怕是瓶身带有轻微的内凹轮廓，也依靠哈夫模的对开动作实现顺利脱模，不需要额外设置复杂的抽芯机构，整体结构简单可靠，日常维护只需要定期清理分型面的残留料渣、检查合模面的贴合精度即可，维护成本较低。

　　针对吹塑过程中常见的型坯下垂问题，模腔的进料口位置做了型坯承托的结构设计，可在型坯挤出后对其进行临时定位，避免型坯因自重下垂导致的瓶体上下壁厚偏差过大，保证成型后的瓶体力学性能均匀，在后续灌装、运输过程中不会出现局部强度不足的破损问题。另外模腔内部的轮廓曲线经过连续顺滑处理，没有尖锐的棱角转折，避免吹胀过程中型坯在棱角位置出现应力集中，导致成型后的瓶体在受力时容易从棱角位置开裂。
