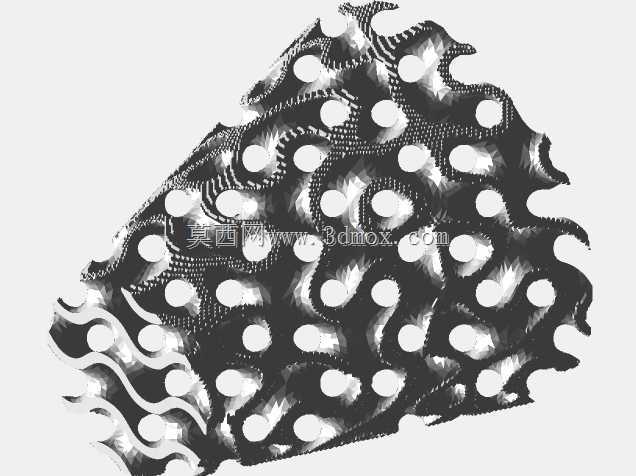

30%体积分数回转体网格锥结构设计

　　这类带TPMS晶格的回转锥结构，最早是在轻量化承载构件的迭代设计中接触到的，当时做航空航天领域的机载支撑件减重项目，传统实心锥台结构的重量始终卡不住载荷阈值，才开始尝试将隐式曲面晶格和回转基体做融合设计。从实际应用场景来看，这类结构目前覆盖的领域远比最初预想的宽泛，除了航空航天的非主承载支撑件，在骨科植入物的定制化设计中也有大量落地——尤其是骨缺损修复用的锥形填充体，30%的体积分数刚好匹配人体松质骨的弹性模量区间，能有效避免应力遮挡问题，孔隙的连通性也能满足骨组织长入的空间要求，另外在换热设备的扰流芯体、缓冲吸能结构的填充单元里，这类回转网格锥也能凭借连续的曲面流道、渐进式的溃缩特性发挥作用。

　　从设计思路上拆解这个结构，核心是要平衡三个维度的工程需求：首先是晶格与回转基体的连续性，很多新手做这类结构容易出现晶格和外锥面衔接处的壁厚突变，要么是局部壁厚过薄打印时出现断连，要么是局部堆积过多材料反而增加重量，这个结构在做布尔运算前，先对TPMS晶格的隐式函数做了径向坐标映射，让晶格的周期单元沿着锥面的母线方向做自适应缩放，越靠近锥顶单元尺寸越小，越靠近锥底单元尺寸越大，保证整个锥面的孔隙率均匀维持在30%的设计值，不会出现局部孔隙堵塞或者镂空过大的问题。其次是力学性能的各向同性，常规的直孔阵列多孔锥在轴向和径向的承载能力差异能达到40%以上，而TPMS晶格本身是三重周期极小曲面，本身就具备接近各向同性的力学特性，再配合回转体的对称构型，不管是承受轴向的压载荷，还是径向的侧向冲击，应力都能沿着连续的曲面晶格均匀传递，不会出现明显的应力集中点。

　　说到外形尺寸和安装边界，这类结构的设计自由度很高，当前展示的构型是基准比例，锥角设定为28度，是兼顾承载和减重的常用角度，实际应用中可以根据安装空间调整锥高和底面直径的比例，需要注意的是晶格的最小壁厚要匹配选用的加工工艺：如果是采用金属3D打印制作植入件，最小壁厚不能小于0.2mm，否则打印过程中容易出现粉层粘结不牢的问题；如果是采用光固化打印做换热芯体的样件验证，最小壁厚可以做到0.1mm，能获得更大的比表面积。安装边界上，锥的上下端面都预留了0.8mm的实体安装边，没有做晶格镂空，方便和相邻的构件做粘接、焊接或者螺纹连接，不会因为端面的多孔结构导致连接强度不足。

　　从功能特性来看，30%的体积分数是经过多轮仿真验证的平衡点：体积分数再低，结构的抗压强度会下降到基体材料的15%以下，很难满足常规的承载要求；体积分数再高，孔隙的连通性会下降，不管是骨长入还是流体换热的效率都会打折扣，而且减重效果也会被削弱。另外这个结构的所有曲面都是连续光滑过渡的，没有尖锐的棱角，不管是打印过程中的支撑去除，还是后续的表面抛光处理，都比带棱角的多孔结构更容易加工，不会出现残留支撑难以清理的死角。在做流道应用的时候，连续的曲面不会产生流动死区，流体经过晶格的时候会不断被分割扰流，换热效率比同等孔隙率的直孔结构高30%左右，而且流动阻力也更低。

　　实际做这类结构建模的时候，要注意不能直接用常规的实体阵列去做晶格，那样生成的文件体量会非常大，而且曲面连续性差，最好是用隐式函数建模的方式，直接生成和回转锥面拟合的整体曲面，再做加厚处理，这样生成的模型曲面质量高，不管是做有限元仿真还是导入切片软件，都不会出现三角面错误。另外在做仿真验证的时候，不能只做静力学仿真，还要结合实际应用场景做对应的工况验证：如果是做吸能结构，要做动态冲击仿真，看晶格的溃缩顺序是不是从锥顶到锥底渐进式进行，避免出现瞬间压溃的情况；如果是做植入物，要做流体仿真验证孔隙内的营养物质输送效率，保证骨组织长入过程中的营养供给。
