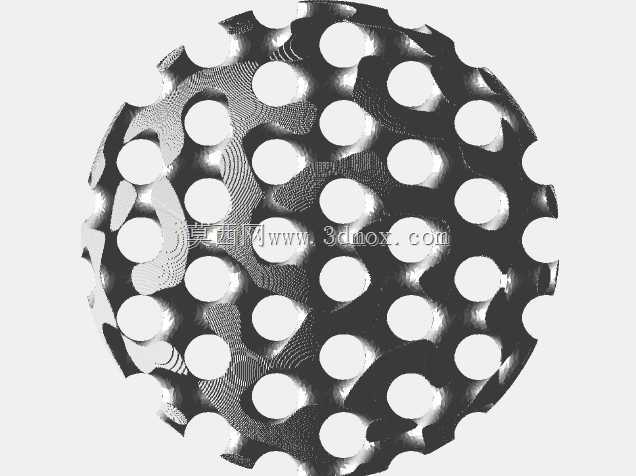

体积分数30%可打印回转体TPMS多孔球体

　　这类基于TPMS构型的回转体多孔球体，在轻量化结构设计领域有着非常广泛的落地场景，从航空航天领域的机载设备减震填充构件，到生物医疗领域的骨组织工程支架，再到工业领域的缓冲吸能部件、换热流道内嵌扰流单元，都能看到这类均匀孔隙结构的应用。区别于传统随机孔隙的泡沫结构，TPMS构型的多孔结构有着完全可控的孔隙分布、连续光滑的曲面过渡，不存在传统点阵结构常见的应力集中节点，在承受交变载荷、冲击载荷时的力学表现远优于同体积分数的随机多孔结构。

　　这款结构在设计阶段就锚定了增材制造的工艺适配性，整体采用回转对称的构型逻辑，以三周期极小曲面的数学方程为基础，通过径向映射的方式将平面TPMS单元映射到球体域内，严格控制整体体积分数为30%，在保证结构整体刚度的前提下最大化孔隙率，既满足轻量化减重的需求，也能保证流体、组织可以在孔隙内顺畅流通。结构的所有曲面过渡都做了圆角优化，最小壁厚控制在增材制造工艺可稳定成型的阈值以上，无论是采用金属粉末床熔融工艺打印钛合金、铝合金构件，还是采用光固化工艺打印树脂类原型件，都不需要额外添加大量支撑，成型后去除支撑的工作量极低，曲面表面质量可以直接满足多数场景的使用要求，不需要过多的后处理工序。

　　从实际使用的边界条件来看，这类球体结构不需要额外设计安装接口，既可以作为独立的缓冲单元填充在封闭的型腔内部，通过多点接触实现均匀的吸能减震效果，也可以通过表面拼接的方式组合成大尺寸的多孔点阵结构，用于定制化的植入物或者轻量化承载结构。结构的孔隙连通率达到100%，不存在闭孔死角，作为换热元件使用时，流体可以从任意方向穿过球体内部，连续的曲面会不断切割流体边界层，大幅提升换热效率；作为骨支架使用时，连通的孔隙可以支持骨组织长入、体液循环，配合30%的体积分数带来的弹性模量，能够很好地匹配人体皮质骨的力学性能，避免应力遮挡问题。

　　在结构设计的细节处理上，这款回转体TPMS球体没有采用传统的单元阵列拼接方式，而是通过全局方程控制曲面生成，整个球体的曲面是连续无拼接缝的，不存在单元拼接处的应力突变问题，在承受径向压力时，载荷可以沿着连续的曲面均匀传递到整个球体的各个部位，不会出现局部应力过高导致的结构提前失效。球体表面的孔隙开口尺寸经过统一校准，所有外表面的开孔尺寸保持一致，既保证了外观的规整性，也避免了局部开孔过大导致的异物嵌入、或者开孔过小导致的流通不畅问题。针对不同的增材制造工艺，只需要整体缩放模型尺寸就可以调整整体大小和孔隙尺寸，不需要重新调整曲面方程，参数化的生成逻辑可以快速适配不同场景的尺寸需求，小到毫米级的微流控扰流珠，大到厘米级的缓冲填充件，都可以通过调整缩放比例快速得到适配的模型。

　　在工程验证阶段，这类30%体积分数的TPMS球体经过压缩测试，其平台应力区间非常平稳，吸能效率远高于同体积分数的蜂窝结构、泡沫金属结构，而且在大变形情况下不会出现突然的应力崩塌，缓冲过程的线性度更好，适合用于精密设备的运输缓冲、高速运动部件的限位缓冲等场景。同时连续光滑的曲面也让这类结构非常适合做表面涂层处理，无论是做阳极氧化、羟基磷灰石涂层还是其他功能涂层，都不会出现结构死角积料、涂层厚度不均的问题，能够很好地满足不同行业的表面处理要求。
