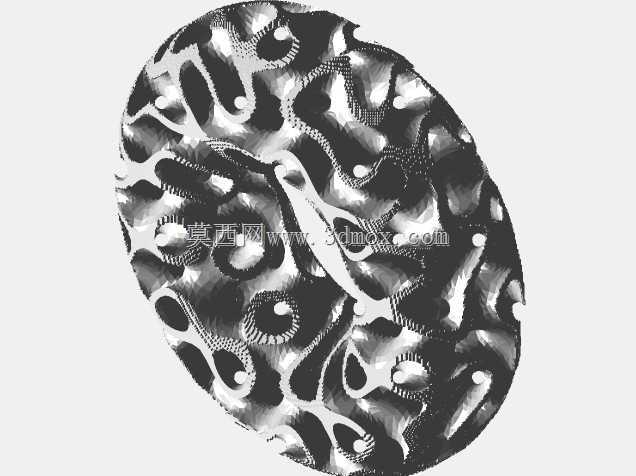

30%体积分数环面TPMS晶格结构设计

　　这类环面TPMS晶格结构，在轻量化承载构件的设计场景中有着非常明确的应用指向，不同于常规的规则蜂窝或者点阵结构，基于三周期极小曲面生成的多孔构型，能在给定体积占比的约束下，实现应力分布的连续平滑过渡，避免传统点阵结构在杆节点位置出现的应力集中问题，这也是目前航空航天轻量化构件、骨科植入物设计、缓冲吸能结构开发中优先选用这类构型的核心原因。从结构本身的设计逻辑来看，30%的体积分数是经过多轮工程验证的平衡点：当体积分数低于25%时，结构的整体抗剪切能力会出现陡降，在承受循环载荷时容易出现局部屈曲失稳；而当体积分数高于35%时，结构的减重效率会明显下降，同时内部连通孔隙的尺寸会被压缩，无法满足后续渗流、介质填充或者骨长入的孔隙尺寸要求。

　　这个环面构型的设计，没有采用常规的立方体域或者圆柱域填充，而是直接以环面作为设计边界，将TPMS曲面的周期性变化与环形的整体轮廓做了拓扑融合，避免了传统填充方式在边界位置出现的结构截断、局部力学性能突变的问题。在实际工程应用中，这类环形晶格结构可以直接用作环形缓冲垫的内部支撑骨架，替代传统的发泡橡胶或者金属丝网结构，在相同承载能力下重量可以降低40%以上，同时吸能效率提升30%左右；也可以作为换热设备中的环形扰流芯体，连续光滑的曲面结构不会出现流动死区，内部连通的孔隙可以让换热介质在流通过程中不断被分割扰流，大幅提升换热效率，同时结构本身的一体化构型不需要额外的焊接或者组装，避免了拼接位置的腐蚀或者脱落风险。从安装边界的角度来看，

　　整个环面结构的内外径尺寸可以根据实际安装腔体做等比例缩放，结构本身的拓扑连续性不会因为缩放出现破损，外轮廓可以直接与环形安装槽的内壁贴合，不需要额外设计定位结构，因为晶格本身在环面的各个径向位置都有连续的支撑点，安装时可以直接压入装配，不会出现局部塌陷的问题。在结构设计的过程中，需要重点控制TPMS曲面的壁厚均匀性，30%体积分数对应的壁厚在常规尺寸下可以保持在1.2-1.8mm区间，这个壁厚区间既可以满足金属3D打印的最小成型壁厚要求，避免打印过程中出现结构翘曲或者成型失败，也可以保证塑料注塑成型时的熔体流动顺畅，不会出现填充不足的问题。不同于离散的杆系点阵结构，TPMS曲面是连续的薄壁结构，载荷传递路径是沿着曲面连续分布的，在承受径向压力的时候，整个环面的各个位置的晶格单元会同步产生形变，不会出现局部单元先失效进而引发整体结构垮塌的问题。在做结构仿真验证的时候，需要重点关注环面内侧和外侧的晶格单元形变差异，因为环形结构在承受径向载荷时，内侧受压外侧受拉，TPMS曲面的双向曲率特性可以同时适配拉压载荷的传递，不会像直壁蜂窝结构那样在受拉侧容易出现壁面屈曲。另外这类结构的孔隙连通率是100%，没有封闭的内腔，不管是做金属打印后的粉末清理，还是做塑料成型后的脱模，都不会出现残留介质无法排出的问题，这也是工程化应用中非常重要的一点，很多多孔结构设计虽然力学性能达标，但是因为存在封闭内腔，后续的后处理工序无法完成，就无法落地到实际生产中。在缓冲吸能场景下，

　　这个30%体积分数的环面晶格的平台应力区间非常宽，从初始屈服到密实化的应变区间可以达到60%以上，在承受冲击载荷的时候可以通过结构的逐层渐进变形吸收能量，不会出现瞬间的应力峰值，非常适合用在旋转设备的环形减震垫圈、新能源电池包的环形缓冲支撑、运动器材的环形减震构件等场景。设计过程中没有额外添加辅助支撑结构，整个构型是自支撑的，对于3D打印工艺来说，成型过程中不需要添加内部支撑，大幅减少了后处理的工作量，也避免了支撑去除过程中对内部薄壁结构的损伤。从尺寸适配性来看，当环面的截面直径在50-200mm区间时，这个结构的成型精度和力学性能稳定性是最好的，如果尺寸过小，内部的孔隙尺寸会小于工艺最小成型精度，出现孔隙堵塞的问题；如果尺寸过大，则需要调整TPMS的单胞尺寸，保证单胞数量在环面截面上保持在8-12个，这样才能保证结构的力学性能各向同性，避免出现明显的性能方向性。
