涡轮增压系统中冷器3英寸出口管路结构

　　在涡轮增压动力系统的进气链路里，中冷器出口段的管路设计直接决定了增压后冷却空气的输送效率，也会对后续节气门、进气歧管的气流稳定性产生连锁影响。这款3英寸口径的中冷器出口结构，主要适配小排量涡轮增压机型的前置中冷器布置方案，承担着把中冷器芯体冷却后的高压空气平顺导入进气歧管的核心作用，避免气流在转向、变径过程中产生过大的压损，抵消涡轮增压器的泵气效率损失。

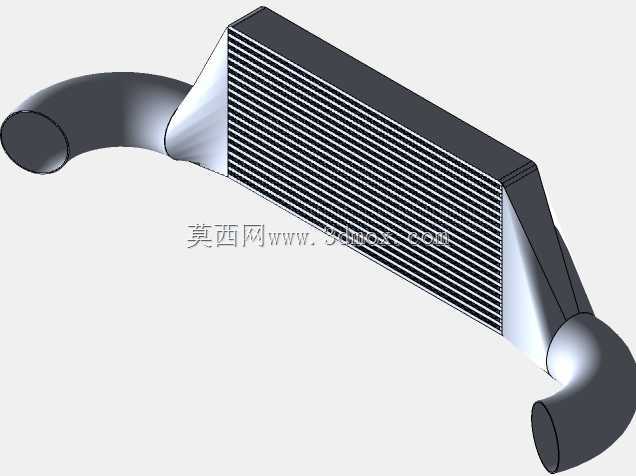

　　从实际装车的应用场景来看，这类出口结构通常布置在发动机舱前端的中冷器侧方出气端，需要兼顾周边保险杠骨架、散热风扇、线束管路的安装避让，因此在设计阶段没有采用规则的等径直管结构，而是结合舱内空间做了异形弯转的造型。管路主体的弯折角度经过多轮流场仿真迭代，没有采用直角急弯结构，而是用大曲率的平滑过渡段衔接中冷器出气法兰与后续进气胶管的对接端，尽可能降低气流在弯折处的涡流损耗，保证冷却后的高密度空气能以更均匀的流态进入气缸，提升充气效率。

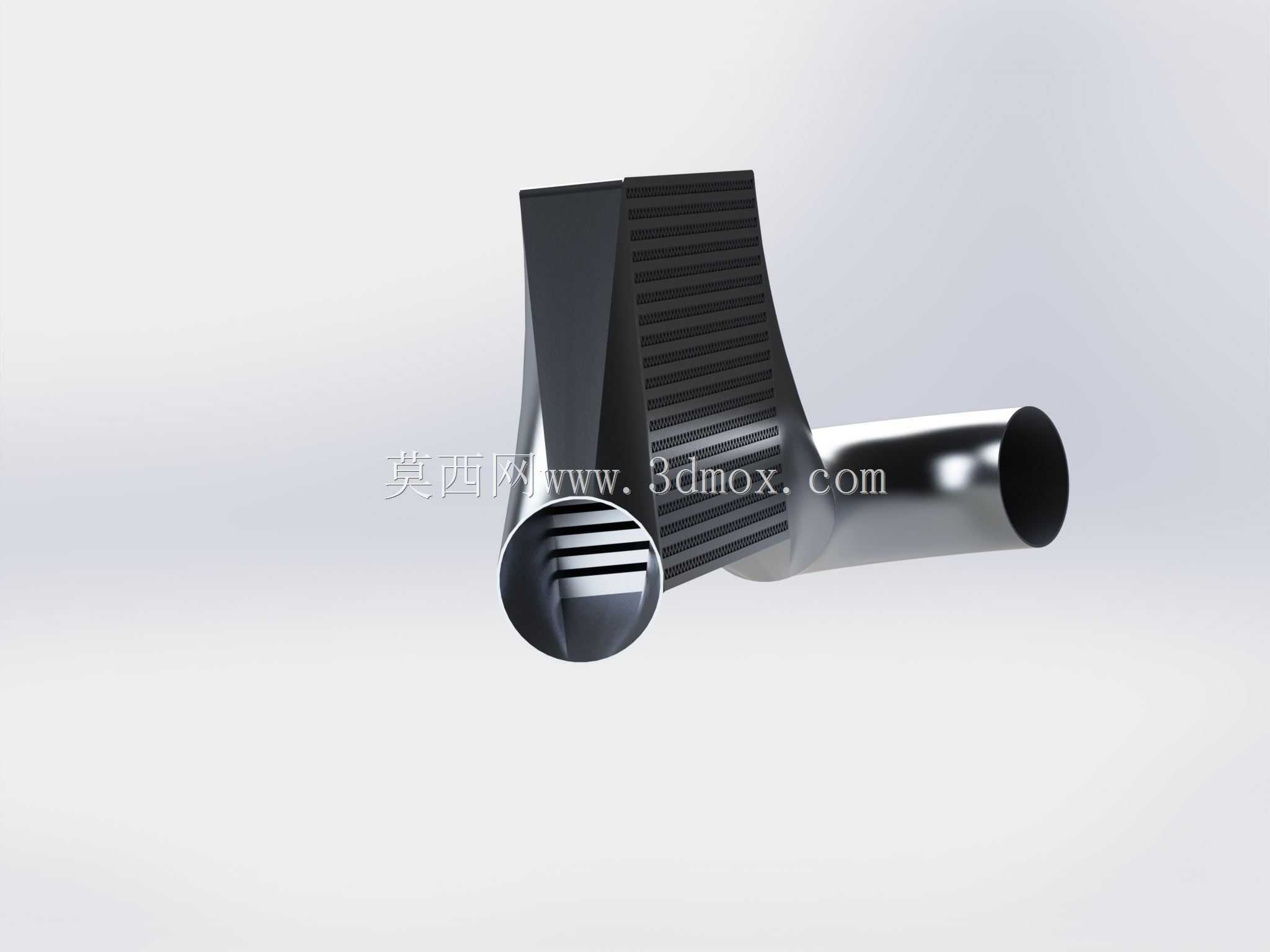

　　结构细节上，管路与中冷器芯体对接的一端设置了多层平行的导流格栅，这些格栅并非装饰结构，而是用于梳理中冷器芯体流出的紊乱气流——空气经过中冷器内部密集的散热翅片后，流态会存在局部的流速差，出口端的导流格栅可以把大尺度的涡流切碎，让不同区域的气流流速更趋均匀，避免后续管路内出现局部低压区导致的冷凝水积聚问题。管路外壁设计了等距分布的横向加强筋，一方面是提升薄壁管路的结构刚度，避免增压工况下管路出现鼓胀变形导致的容积变化影响增压响应速度，另一方面也能在车辆长期运行过程中抵御发动机舱的热老化，减少温度交变带来的应力开裂风险。

　　安装边界层面，这款出口结构的对接端采用标准3英寸外径设计，匹配市面上通用的硅胶进气耦合套的卡接尺寸，安装时不需要额外做变径转接，接口处的环形凸台结构可以保证卡箍锁紧后不会出现增压漏气的问题。整体的安装固定点预留位置避开了发动机的振动传递路径，在设计时已经考虑了动力总成悬置的位移量，管路与周边固定件之间预留了足够的振动间隙，不会在发动机工况切换时出现磕碰干涉。从气流特性来看，这款出口结构的内壁做了顺滑的无毛刺处理，没有突兀的台阶或凸起，避免气流在壁面处产生附面层分离，实测在1.5bar的增压压力下，整段出口结构的压损可以控制在合理区间内，不会因为管路设计问题导致中冷器的散热效率打折扣。

　　在实际的动力匹配过程中，这类中冷器出口结构还要和涡轮端的压气机map做匹配，管路的容积不能过大也不能过小：容积过大会导致增压响应迟滞，踩下油门后建压速度变慢；容积过小则无法有效缓冲中冷器出口的气流脉动，导致进气歧管内的压力波动过大，影响空燃比的控制精度。这款3英寸出口的管路容积经过测算，刚好适配1.5T-2.0T排量的涡轮增压机型，在保证气流顺畅的前提下，把管路的存气容积控制在合理范围，兼顾了增压响应速度和气流稳定性。另外，管路的材质选型也对应了使用场景的温度要求，接触的冷却后空气温度通常在40-60℃区间，同时要耐受发动机舱的环境高温，因此结构设计时的壁厚选择兼顾了耐热性能和重量控制，不会给车头增加不必要的簧下质量负担。
