涡轮增压器转子轴连叶轮组件结构

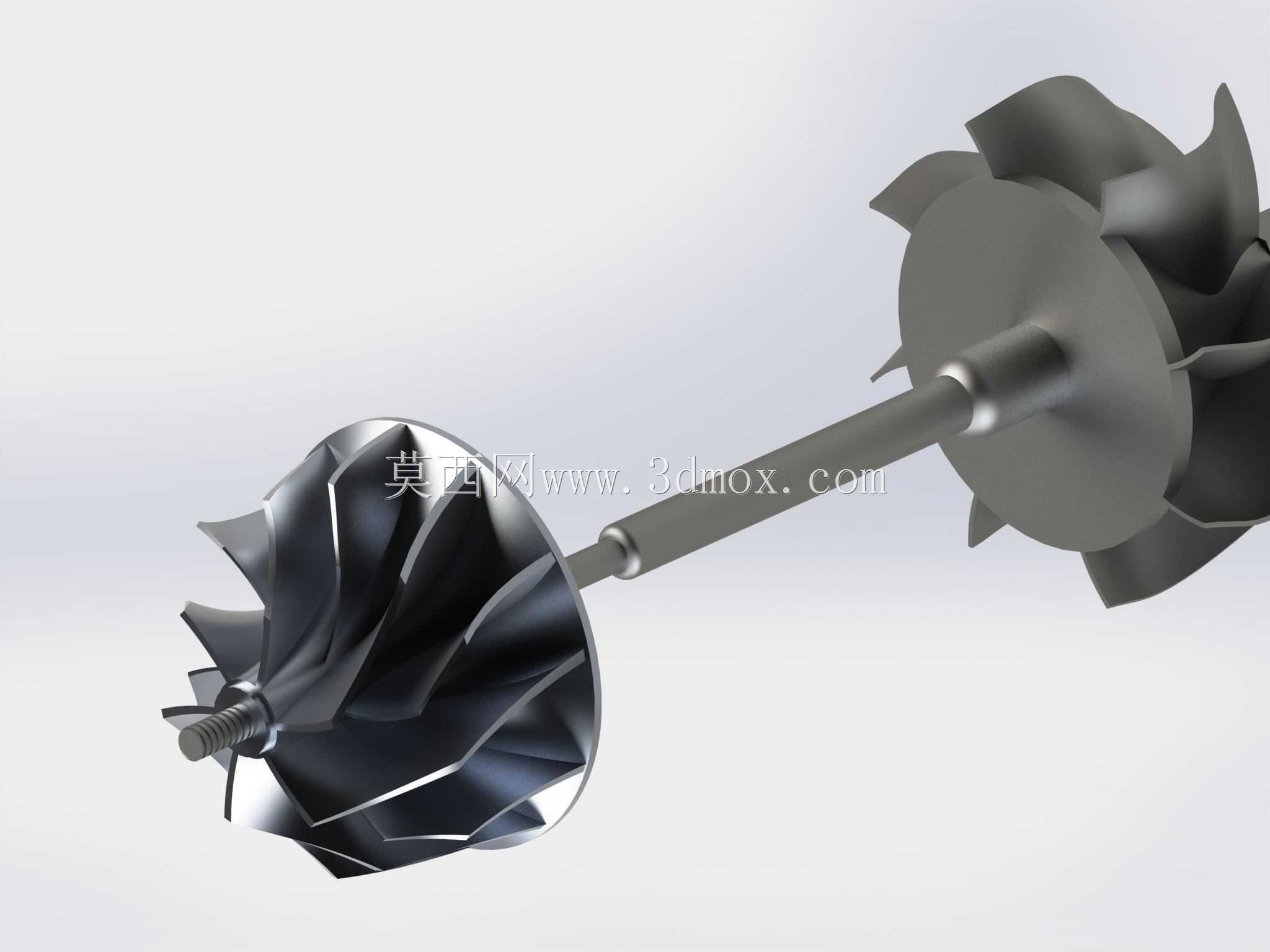

　　这套涡轮与压缩机叶轮同轴装配的转子组件，是车用及工业动力领域涡轮增压系统的核心运动部件，日常在小排量燃油车动力升级、工程机械柴油发动机动力强化、固定式发电机组功率提升的场景中都能见到它的身影，核心作用是利用发动机排出的高温高压废气驱动涡轮端叶轮高速旋转，同轴带动进气端的压缩机叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，最终实现动力输出提升、燃油经济性优化、排放指标改善的实际效果。

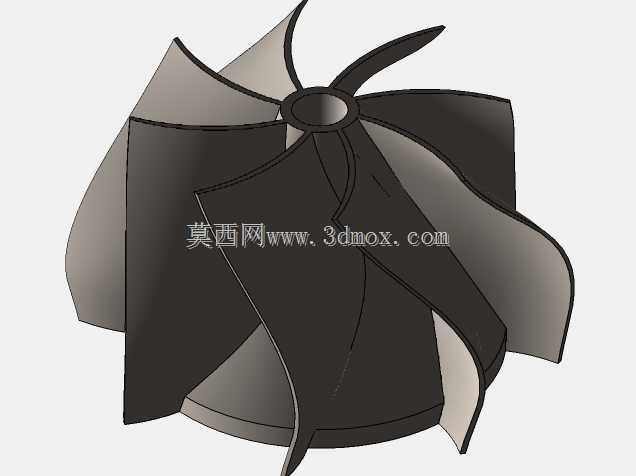

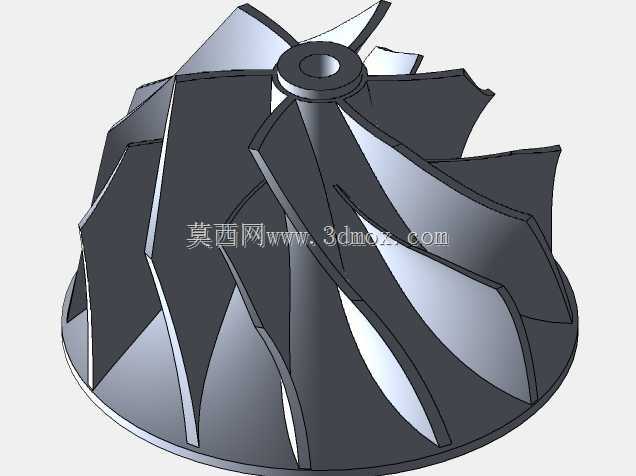

　　从实际功能特性来看，组件两端的叶轮采用了差异化的叶型设计，涡轮端叶轮适配高温废气的冲击驱动工况，叶片曲面做了大弧度的前倾设计，能够最大化捕获废气的流动动能，同时叶片根部做了加厚过渡处理，抵消高转速下的离心应力，避免长期高温工况下出现叶片疲劳断裂；压缩机端叶轮采用后弯式三元流叶型，曲面经过流道优化，能够在高转速下稳定压缩进气，减少气流喘振的发生概率，叶轮边缘做了精细的修型处理，降低高速旋转下的空气流动阻力。中间的连接轴采用阶梯轴结构，不同轴段分别对应轴承安装位、密封件安装位、叶轮定位轴肩，轴端的螺纹结构用于锁紧两端叶轮，保证高速旋转下的连接可靠性，轴的表面做了高精度磨削处理，粗糙度控制在适配滑动轴承或浮动轴承的运行要求，减少高速转动下的摩擦损耗。

　　设计过程中首先要考虑的是动平衡校准边界，整个转子组件的工作转速通常能达到每分钟十几万转，任何微小的质量偏心都会引发剧烈振动，因此两端叶轮的质量分布、轴的同轴度公差都需要严格控制，建模时需要预留动平衡去重的工艺结构位置，通常在叶轮的端盖位置预留去重面，方便后续生产过程中做动平衡校正。其次是安装边界的匹配，轴段的直径尺寸需要和增压器中间体里的浮动轴承、密封环尺寸完全适配，涡轮端叶轮的外轮廓尺寸需要匹配涡轮壳的流道轮廓，压缩机端叶轮的尺寸需要匹配压气机壳的扩压器流道，装配后叶轮和壳体之间的间隙需要控制在合理范围，间隙过大会导致增压效率下降，间隙过小则会在热态工况下出现叶轮擦碰壳体的故障。另外还要考虑热膨胀的补偿设计，涡轮端长期接触高温废气，工作温度远高于压缩机端，轴的长度方向需要预留热膨胀的余量，避免热态下轴的伸长导致轴承轴向受力异常。

　　从实际装配逻辑来看，这套组件需要先将两个叶轮分别压装到轴的对应定位轴肩处，通过轴端的锁紧螺母施加规定的预紧力，保证叶轮和轴之间无相对转动，之后整体做动平衡测试，将不平衡量控制在允许范围内，再装入增压器中间体，配合轴承、密封件、冷却润滑通道完成整个增压器的装配。建模过程中需要重点关注叶片曲面的连续性，避免出现曲面褶皱、曲率突变的问题，否则不仅会影响后续的流场仿真精度，也会给后续的数控加工或者3D打印验证带来难度，轴上的退刀槽、圆角、螺纹等细节结构都需要按照实际加工工艺要求建模，不能出现无法加工的理想化结构。

　　在实际选型匹配过程中，这类转子组件的尺寸参数需要和发动机的排量、目标增压压力、排气流量参数匹配，小排量乘用车使用的组件整体尺寸更小，叶轮直径通常在三十到五十毫米区间，适配更高的转速区间；重型柴油机使用的组件尺寸更大，叶轮直径可达八十到一百毫米，能够承受更大的废气流量，输出更高的增压压力。建模时需要明确各个配合面的公差要求，轴和叶轮内孔的配合采用过盈配合，保证高速下的连接可靠性，和轴承配合的轴段采用间隙配合，保证轴承能够正常形成润滑油膜。
