宝马E30车身框架结构参考三维数模

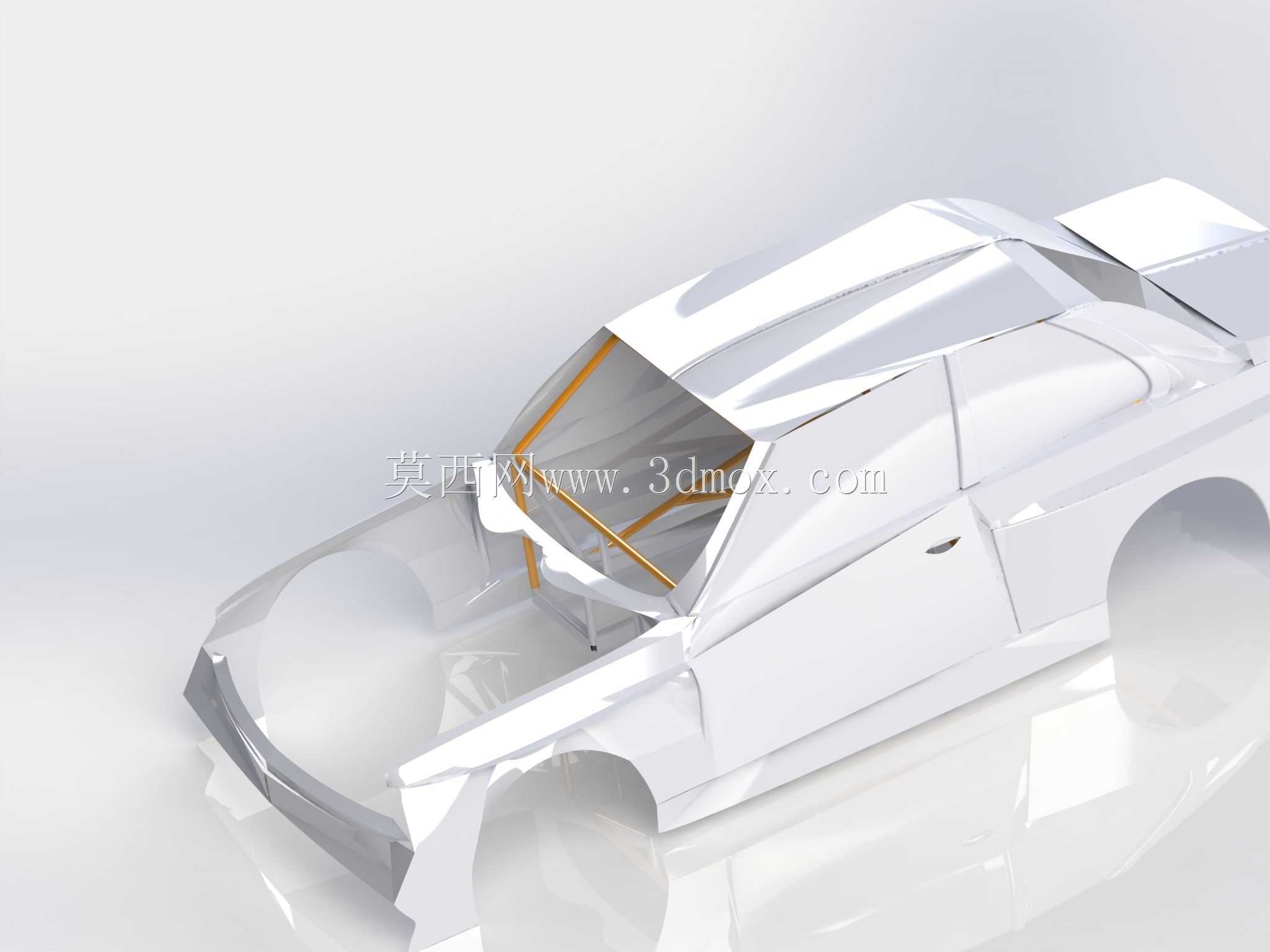

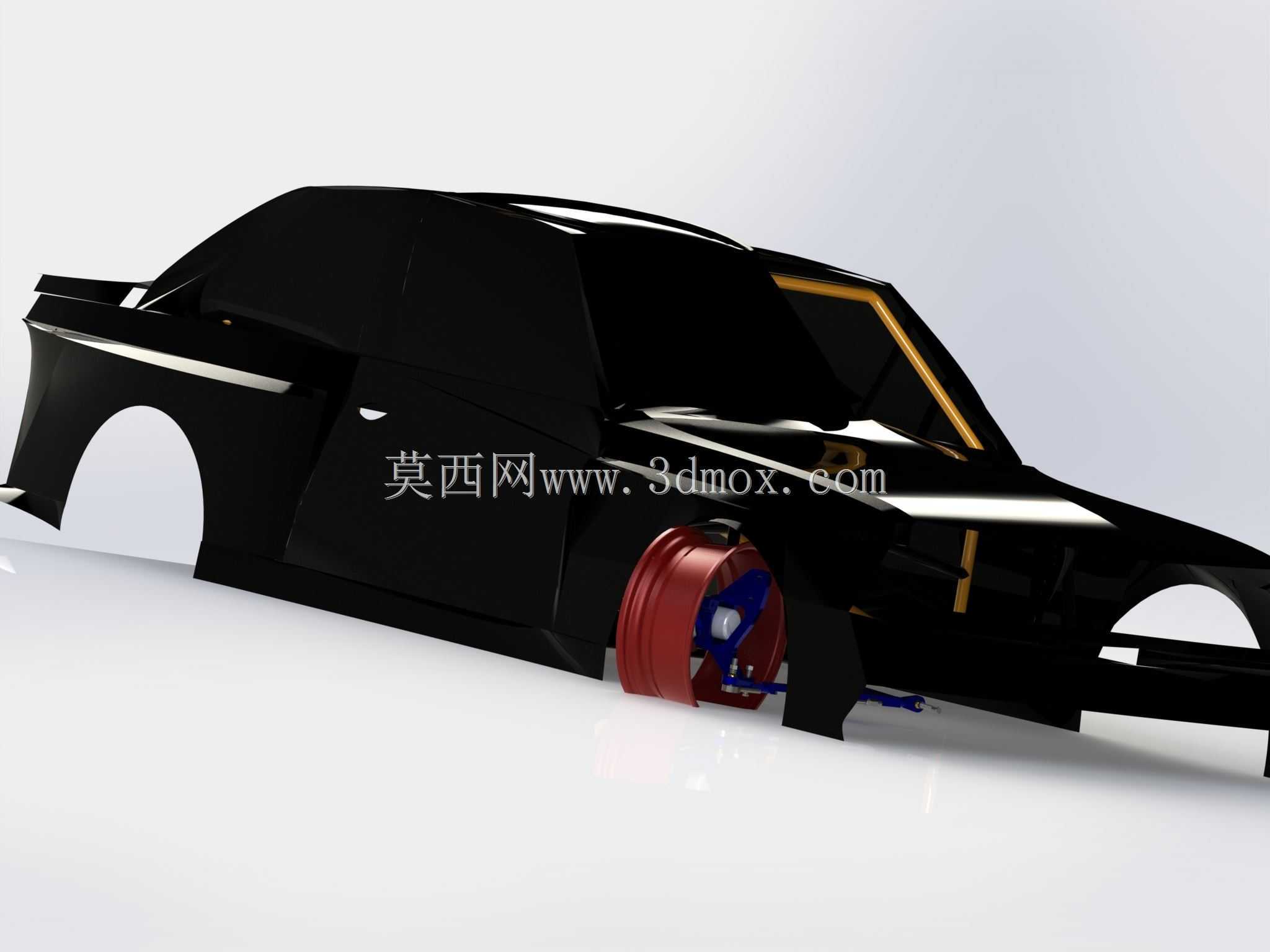

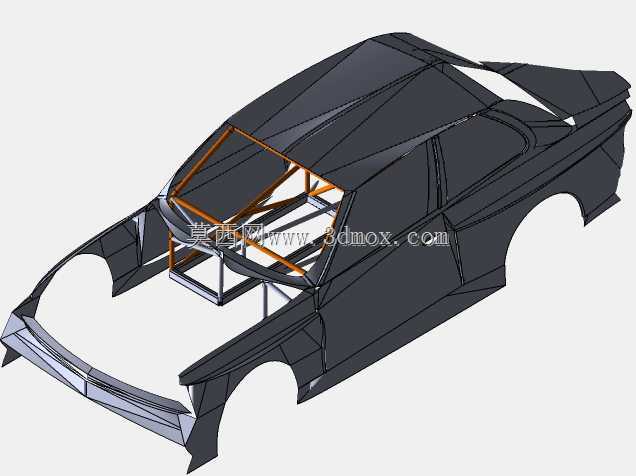

　　这套数模采用表面建模方式搭建，并非面向量产的完整整车数模，核心定位是悬架系统开发阶段的参考基准，在底盘改装、赛事化悬架适配的前期方案阶段，能够为设计人员提供清晰的车身安装边界参考，省去从零开始测绘车身轮廓、定位安装硬点的大量重复工作。从结构呈现来看，数模还原了E30车型的车身外覆盖件基础曲面轮廓，同时清晰展示了座舱内部加装的管式防滚架结构，防滚架的管材走向、与车身底板、A柱、B柱、塔顶位置的连接点位都做了明确的几何表达，能够为防滚架的受力分析、焊接点位规划提供基础的空间参考。在悬架开发的实际场景中，设计人员不需要完整的整车细节数模，只需要明确车身轮拱的空间边界、悬架安装塔顶的坐标位置、车身纵梁的走向轮廓，就可以开展摆臂几何设计、

　　减震器行程匹配、转向拉杆运动干涉校核等核心工作，这套数模恰好覆盖了这些核心参考要素，外曲面的轮廓精度足够支撑轮拱与轮胎跳动间隙的校核，内部框架的结构表达也能满足悬架安装点的强度参考需求。数模搭建过程中采用表面工具生成外覆盖件曲面，没有做过多的细节倒角、安装卡扣、内饰结构等冗余特征，这一设计思路恰好匹配了参考类数模的定位——过于繁杂的细节反而会干扰设计人员对核心硬点的判断，轻量化的数模文件也能在装配设计、运动仿真过程中降低硬件运算负载，提升方案迭代的效率。从安装边界来看，数模预留了前后轮拱的完整空间轮廓，能够适配不同ET值轮毂、不同扁平比轮胎在转向、跳动过程中的间隙校核需求；前舱位置的纵梁轮廓、防火墙位置的曲面边界都做了清晰表达，

　　能够支撑发动机舱内悬架塔顶加强件、摆臂固定座的位置规划；座舱内部的防滚架结构也明确了横向、纵向管材的空间位置，在设计悬架塔顶加强拉杆、座舱内平衡杆的时候，可以直接校核部件与防滚架的空间干涉问题，避免实际改装过程中出现部件安装位置冲突的问题。在实际的改装开发流程中，很多入门级的悬架设计工作往往受限于没有基础车身数模，需要花费数周时间进行实车扫描、点云处理、曲面重构，这套参考数模可以直接跳过前期的测绘环节，让设计人员直接进入悬架参数匹配、结构设计的核心环节，大幅缩短前期方案的开发周期。需要明确的是，这套数模不包含完整的车身钣金厚度、安装孔位精度、焊接边结构等量产级数模的细节特征，不能直接用于车身零部件的开模生产，也不能直接作为碰撞仿真、

　　NVH分析的高精度模型使用，它的核心价值在于为悬架设计、车身改装方案提供空间参考基准，帮助设计人员快速锁定核心硬点的坐标范围，在方案初期快速验证结构可行性，避免出现方向性的设计偏差。在使用过程中，设计人员可以基于这套数模的基础轮廓，逐步细化悬架安装点的坐标精度，补充硬点位置的强度结构，根据实际的改装需求调整轮拱宽度、塔顶位置等关键参数，最终形成可落地的改装设计方案。对于专注于老宝马车型改装、赛事化底盘调校的设计人员来说，这种轻量化的参考数模实用性远高于细节繁杂的整车数模，它剔除了所有与悬架设计无关的冗余特征，让设计人员能够把精力集中在悬架几何参数匹配、运动件干涉校核等核心工作上，有效降低前期方案阶段的时间成本。
