多规格存储卡收纳卡座3D打印结构

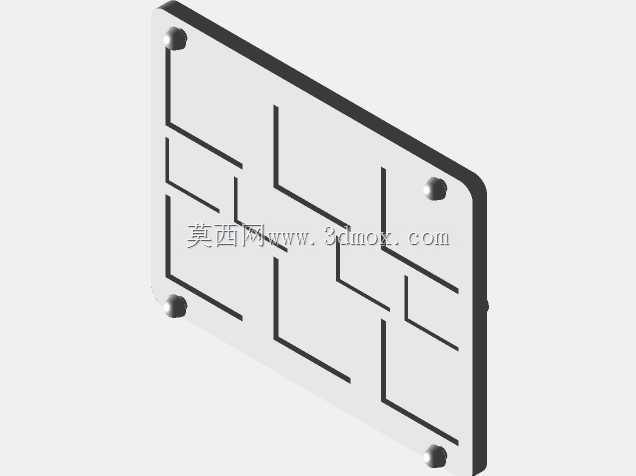

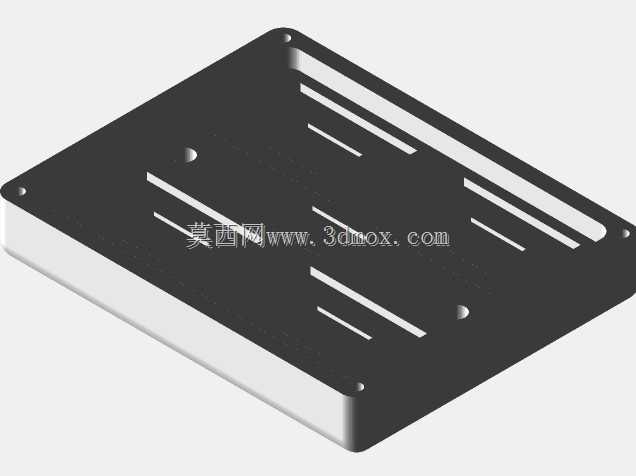

　　日常电子调试、嵌入式开发、影像拍摄工作场景中，不同规格存储卡零散存放容易出现触点污损、卡体遗失、混放错拿的问题，这款多规格存储卡座正是针对这类工程现场与日常数码收纳的痛点设计，可适配三种主流存储卡的规整存放需求。从结构布局来看，卡座采用分层排布的卡槽设计，共设置31个独立卡位，其中17个卡位适配Micro SD卡，6个卡位适配Mini SD卡，剩余8个卡位适配标准SD卡，每个卡位的槽宽、槽深都对应卡体的标准公差做了预留，单边预留0.15mm的插拔间隙，既保证卡体插入后不会因轻微晃动松脱，又不会因为过盈量过大导致插拔卡时卡体磨损或者卡座开裂。卡座整体采用一体化无装配结构设计，没有额外的拼接卡扣、紧固件，所有卡槽与基座一体成型，

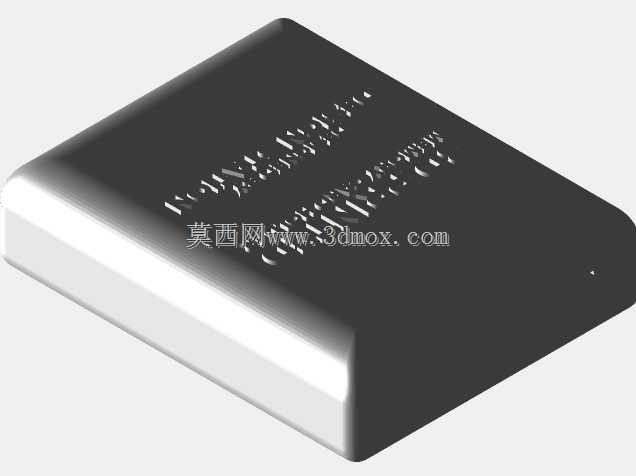

　　完全适配增材制造的工艺特性，不管是采用SLS工艺打印尼龙材质、FDM工艺打印PLA或PETG材质，还是SLA工艺打印光敏树脂材质，都不需要额外添加支撑结构，打印完成后仅需简单去除底部打印 raft 层即可直接使用，不需要二次打磨、装配工序。从安装边界来看，卡座整体外轮廓做了圆角过渡处理，所有边角都设置了R2的圆角，避免打印后出现锐边划伤的问题，整体厚度控制在12mm以内，既可以平放在工作台面作为桌面收纳件使用，也可以在背部预留挂孔位置（可根据使用需求自行拓展）挂在墙面工位挂板上，不会占用过多的工作台操作空间。每个卡槽的入口处都做了0.5mm的导向倒角，插卡时不需要刻意对准槽位，顺着倒角即可顺利滑入卡槽，卡槽内部设置了0.

　　2mm高的限位凸台，卡体插入到位后会有轻微的阻尼触感，提示插卡到位，同时凸台可以托住卡体底部，避免卡体过度插入导致取出困难。卡座的底部做了1mm厚度的加强筋网格结构，在保证整体结构强度的同时减少打印材料的消耗，避免大平面打印时出现翘曲变形的问题，筋条的宽度设置为2mm，间距10mm，既不会因为筋条过密增加打印时长，也不会因为筋条过疏导致基座平面刚度不足，放置在桌面时出现翘边晃动的情况。在实际使用场景中，这款卡座可以放置在嵌入式开发工作台，用来存放不同固件版本的调试用存储卡，避免不同程序的存储卡混放导致烧录错误；也可以放置在摄影工作室的器材收纳区，用来分类存放不同拍摄项目的影像存储卡；还可以作为数码维修工位的配件收纳件，

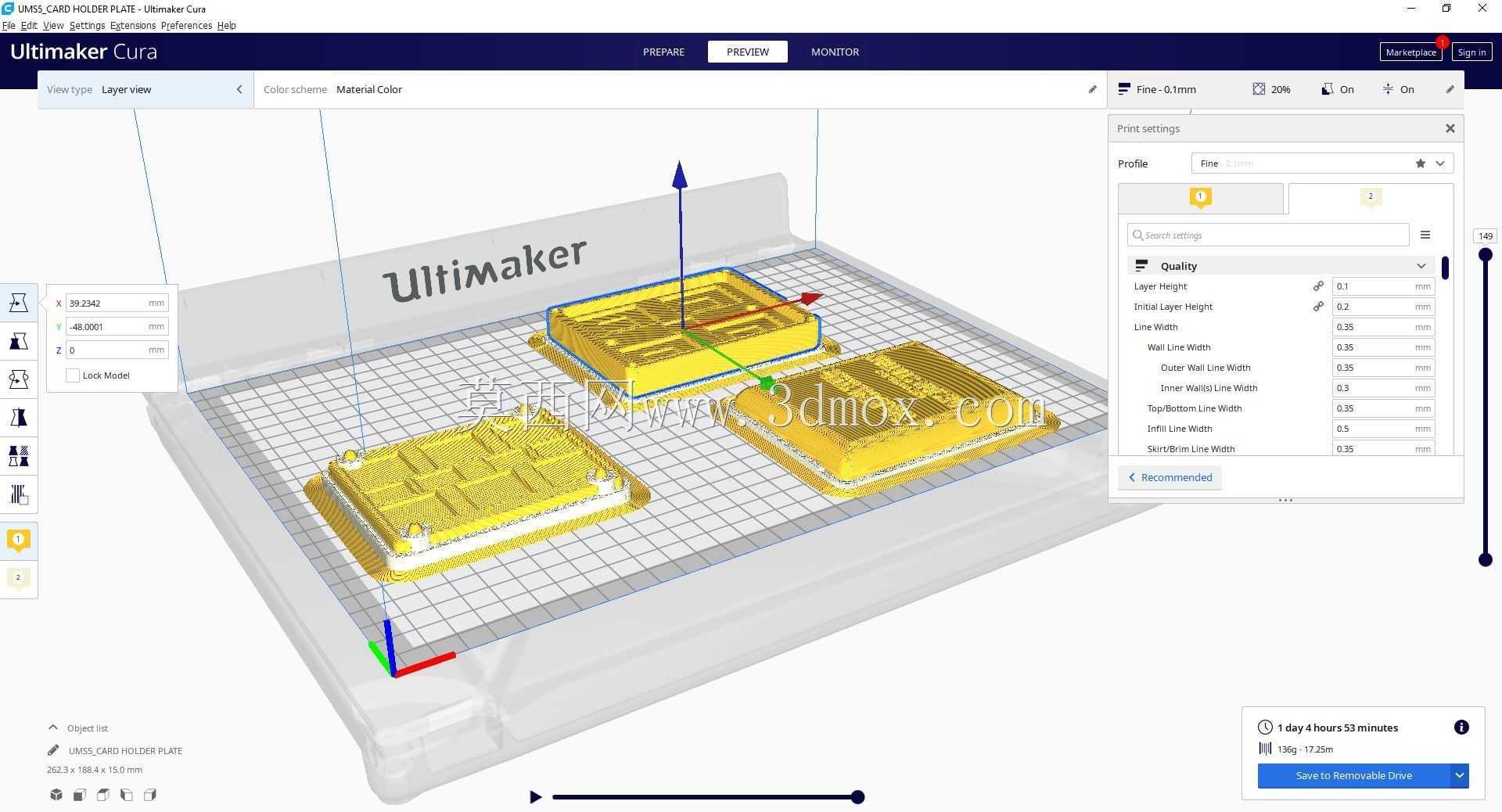

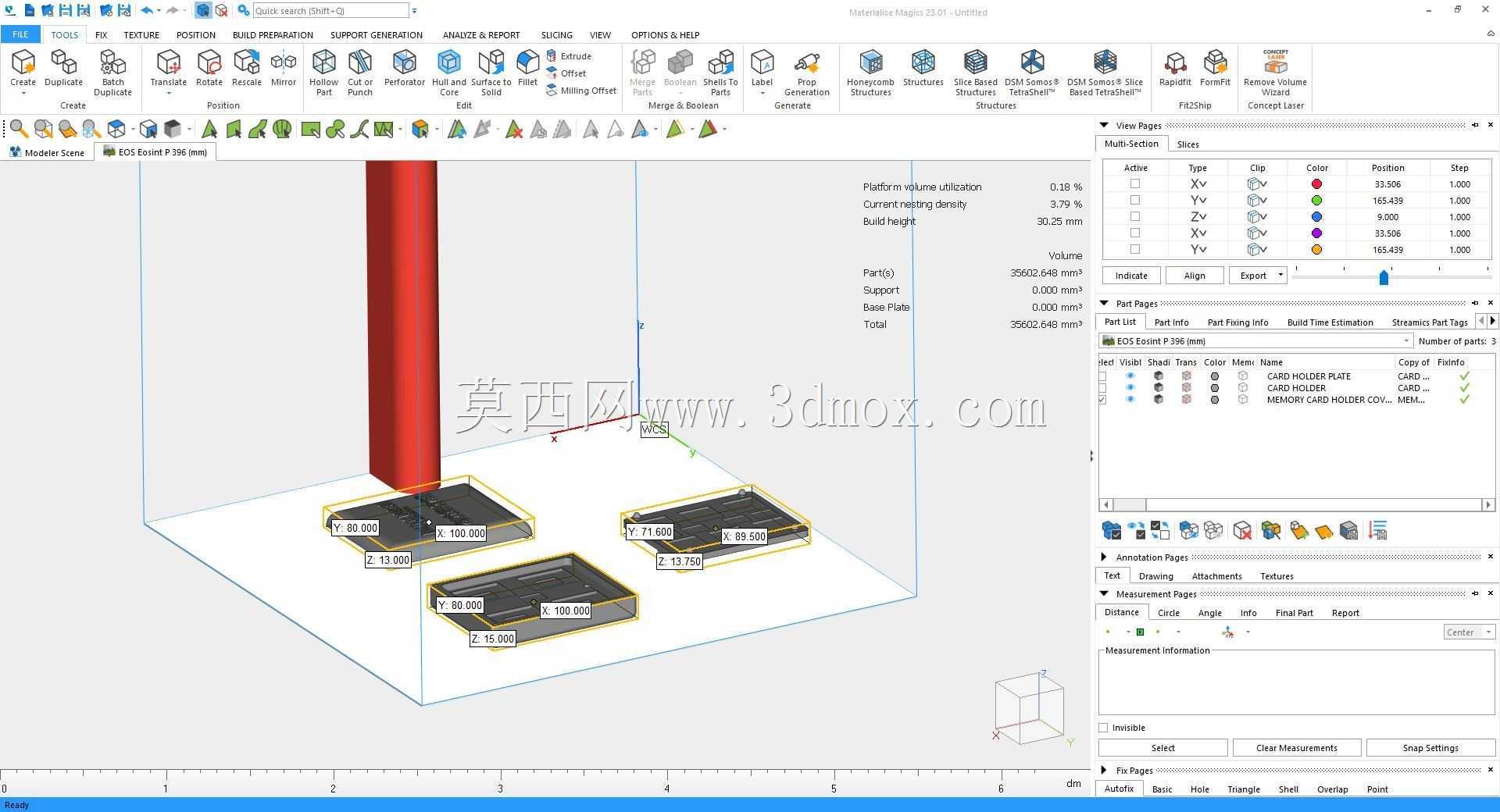

　　规整存放维修过程中拆卸下来的用户存储卡，避免维修过程中配件遗失。针对3D打印的工艺特性，整个模型的壁厚都统一设置为1.2mm以上，满足FDM打印最小壁厚要求，避免打印时出现壁面穿孔、填充外露的问题，所有卡槽的内部转角都做了R0.8的圆角过渡，既减少打印过程中的应力集中，避免打印件冷却后出现转角开裂的问题，也能减少打印头在转角处的停顿，提升打印表面质量。卡座表面没有多余的装饰性结构，所有结构都服务于收纳功能，没有冗余的凸起或凹槽，打印时可以将模型底面平放在打印平台上，不需要调整摆放角度，切片时的层高设置可以根据所用工艺灵活调整，FDM工艺下采用0.2mm层高即可获得不错的表面质量，SLS与SLA工艺下可以采用更小层高获得更精细的卡槽尺寸精度。
