小型液压剪式升降作业支撑结构设计

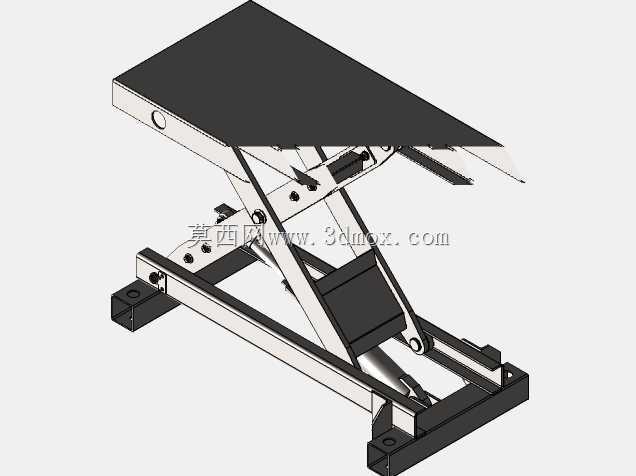

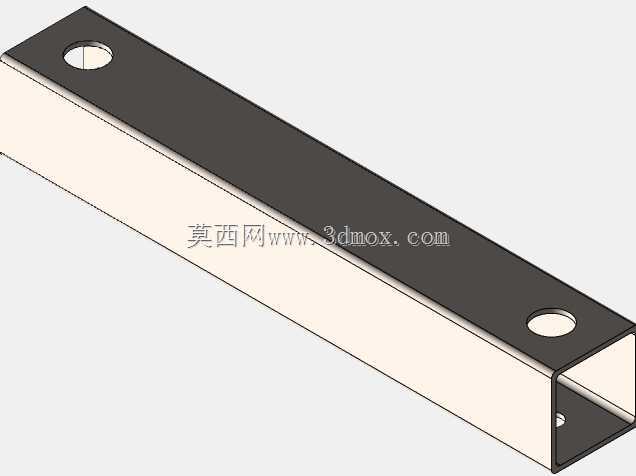

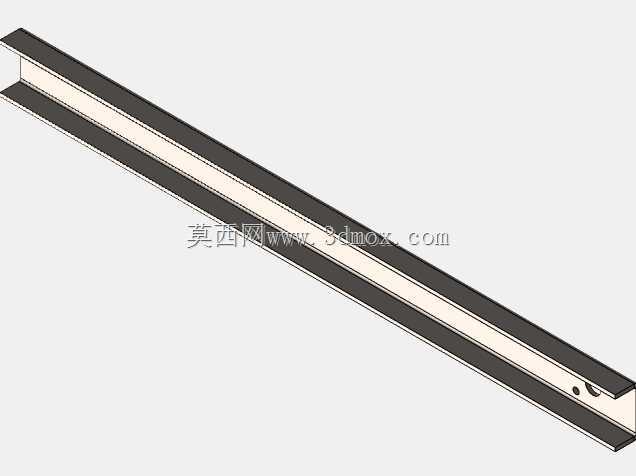

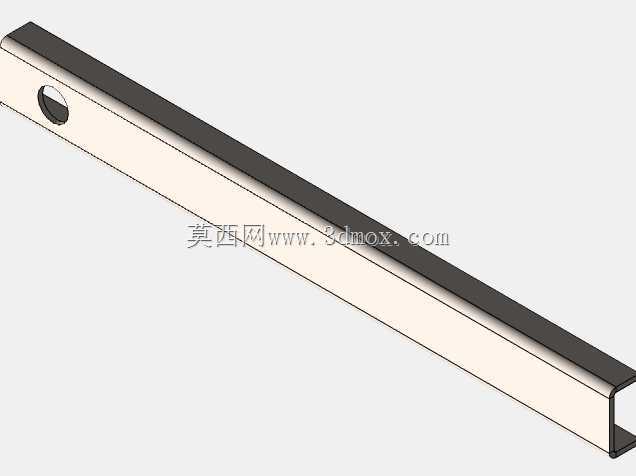

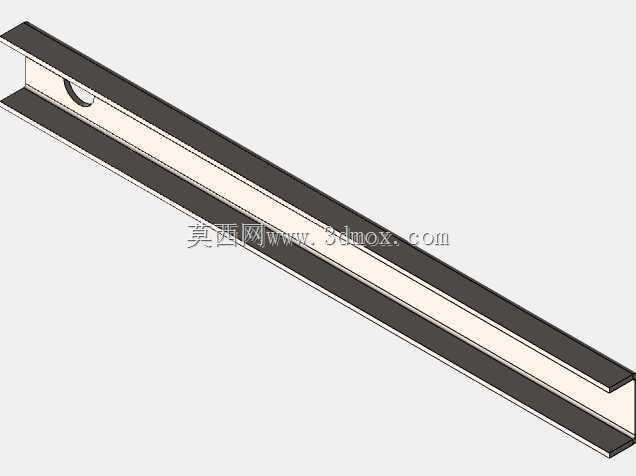

　　在车间工位物料转运、轻型设备检修、流水线工位高度适配这类场景里，固定高度的作业台往往没法适配不同作业环节的高度差需求，剪式升降结构凭借收拢后占用空间小、举升过程中台面始终保持水平的特性，成为这类小行程重载举升场景的首选结构。这套剪式升降结构采用单组交叉剪臂作为核心承载构件，下框架通过地脚安装孔固定在基础地面或者设备底座上，上平台为平整的矩形承载面，边缘做了倒角处理避免安装作业时剐蹭操作人员或者工件。从结构受力逻辑来看，交叉臂的两个铰接点分别连接上下框架的滑动端与固定端，其中固定端采用销轴铰接约束，滑动端内嵌在框架的导向槽内，举升过程中滑动端沿导向槽平稳滑移，避免剪臂受力出现侧向偏移。驱动端采用卧式液压油缸布置，

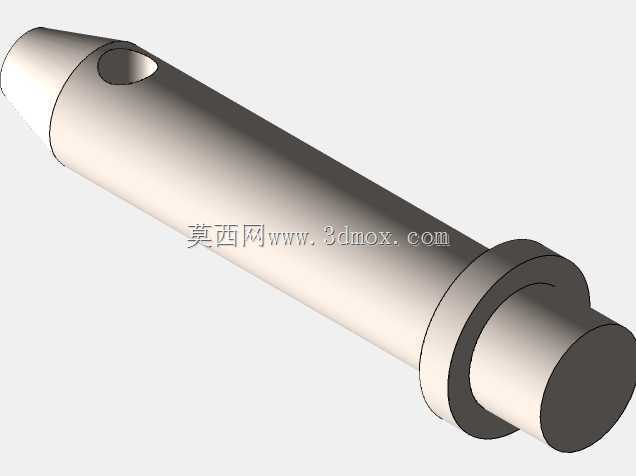

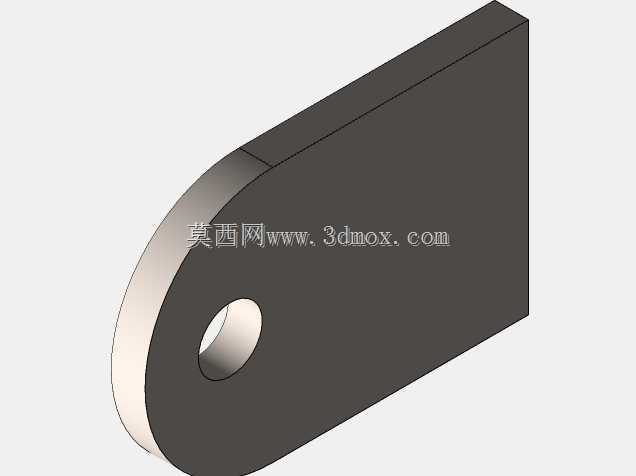

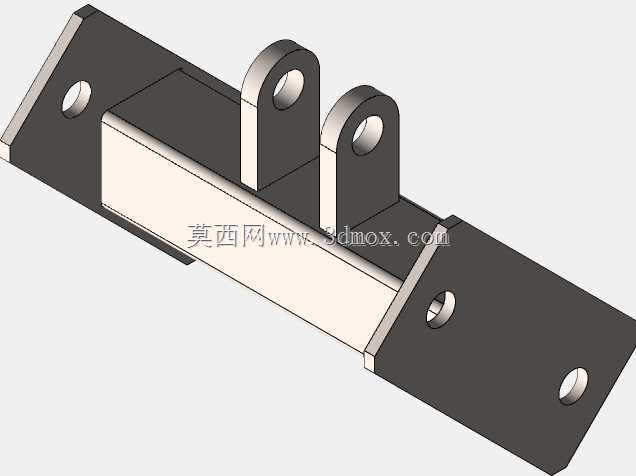

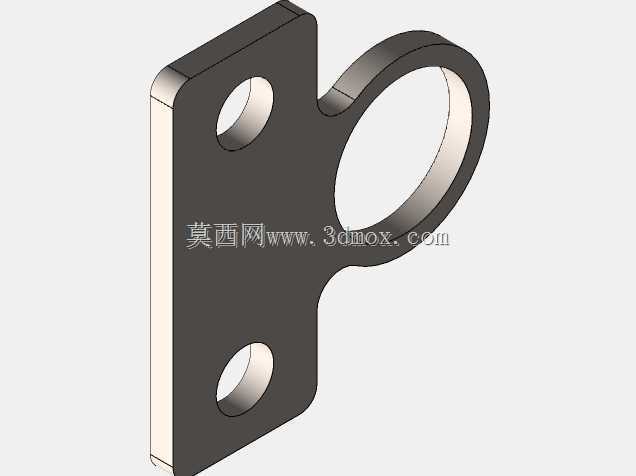

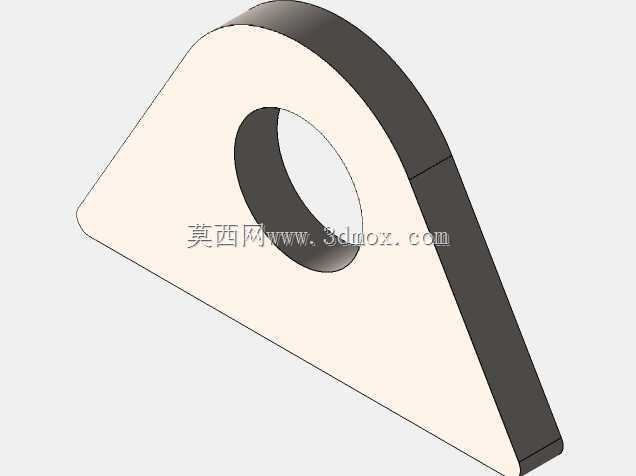

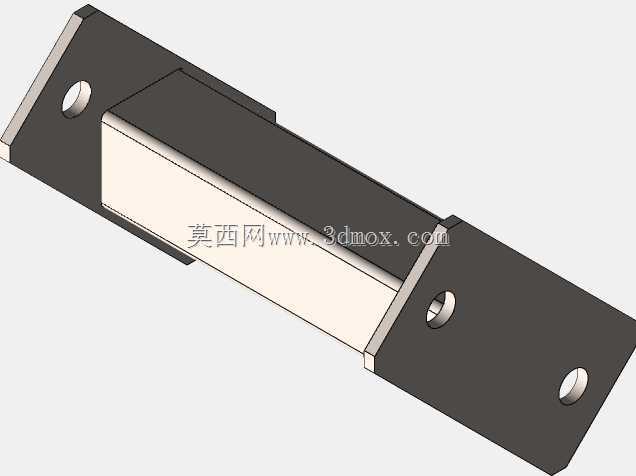

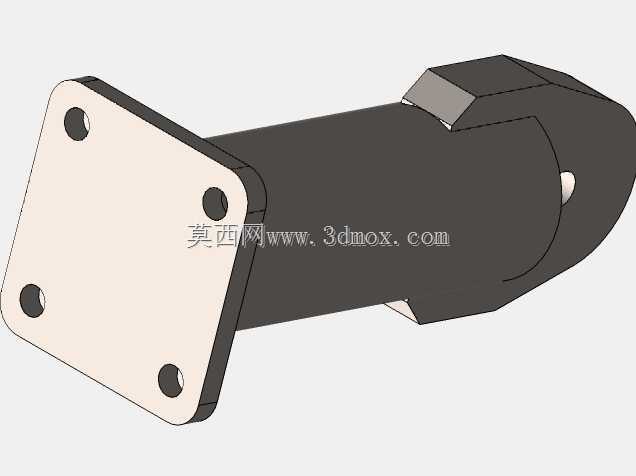

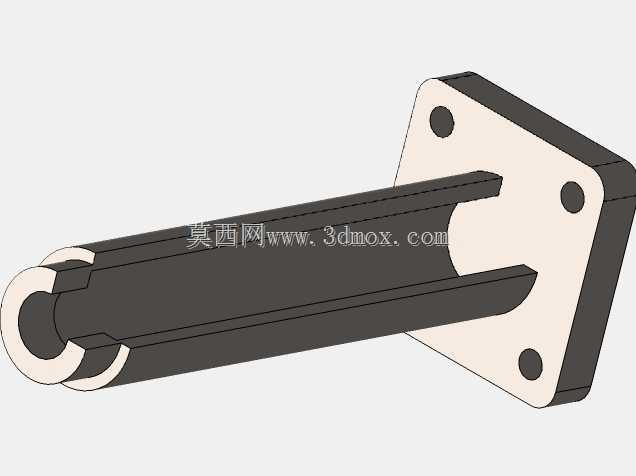

　　油缸缸筒端铰接在下框架的中部安装座上，活塞杆端铰接在交叉臂的中部铰接轴位置，这种布置方式相比油缸竖直安装的结构，能大幅降低设备收拢后的整体高度，适配安装空间高度受限的工位。在细节设计上，所有剪臂的铰接位置都采用了带衬套的销轴连接，衬套选用自润滑铜基材质，长期往复举升过程中无需频繁加注润滑脂也能保持转动顺畅，减少铰接位置的磨损间隙，避免举升过程中台面出现晃动。上下框架的导向槽位置设计了可拆卸的限位挡块，可根据实际使用的行程需求调整挡块位置，限制滑动端的最大滑移距离，从而控制平台的最高举升高度，避免油缸超行程伸出造成结构损坏。下框架的底部设计了四个带定位销孔的安装脚，安装时可通过膨胀螺栓直接固定在混凝土地面，

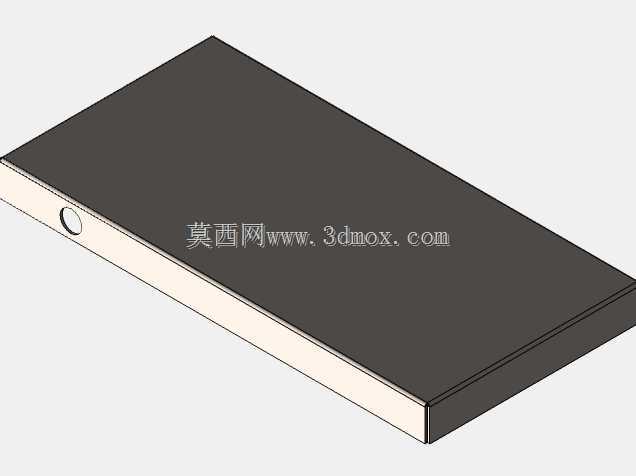

　　也可通过螺栓连接在移动小车的底盘上，拓展为移动举升工位使用。上平台的表面预留了阵列排布的螺纹安装孔，可根据使用需求加装工装夹具、输送辊道或者防护围栏，适配不同的作业场景，比如在模具检修工位加装V型块支撑模具，在物料转运工位加装挡边防止物料滑落。从安装边界来看，设备完全收拢后整体高度较低，可直接嵌入到地面的预留基坑内，让平台表面与地面齐平，方便带滚轮的工装车直接推上平台，无需额外搭建过渡坡道。举升过程中剪臂的展开轨迹完全在上下框架的投影范围内，不会向设备侧面伸出额外构件，安装时无需在设备侧面预留过多的安全避让空间，适合在空间紧凑的生产流水线旁布置。结构的受力路径经过优化，承载时的载荷通过上平台传递到两组剪臂上，

　　再通过剪臂的铰接点分别传递到下框架的固定端与滑动端，最终全部载荷由底部的安装脚传递到基础，液压油缸仅需要提供克服剪臂角度分力的推力即可完成举升，相比直顶式升降结构，同等举升重量下所需的油缸推力更小，可选用缸径更小的液压元件，降低整体制造成本。在安全设计层面，剪臂的侧面预留了安全插销孔，当平台举升到指定作业高度后，可将安全插销穿过对应位置的剪臂孔位，实现机械锁止，即使液压系统出现泄压故障，平台也不会突然下落，保障下方作业人员的安全。导向槽的端部设计了缓冲橡胶块，滑动端移动到行程极限位置时会先接触橡胶块缓冲，避免硬碰撞产生的冲击损坏结构件或者造成台面震动。这套结构没有多余的冗余构件，所有型材与板材都选用标准规格的钢材加工，加工时仅需要完成板材切割、铰接孔镗削、焊接成型几个工序，加工难度低，普通的机加工车间即可完成制作，后期维护时所有铰接销轴、油缸都是标准件，损坏后可快速更换，降低设备的停机维护时间。实际使用中，这类小型剪式升降结构可覆盖几百公斤到数吨的举升重量需求，仅需要对应调整剪臂的板材厚度、油缸缸径以及铰接轴的直径即可，结构的拓展性较强，可根据不同的载荷需求快速调整设计参数，无需重新搭建整体结构框架。
