208mm平台离散式纯机械剪叉升降结构

　　这款剪叉升降结构采用纯机械驱动的离散式设计思路，整体平台尺寸控制在208×208mm的边界范围内，完全不需要配套液压站、气动管路或者电气驱动模块，仅依靠机械结构的配合即可完成平台的升降动作，适配很多对安装空间、配套设施有严格限制的工位场景。从实际应用场景来看，这类小尺寸纯机械升降台非常适合电子装配流水线的工位高度微调、小型检测设备的载物台高度适配、实验室轻型工装的高度调节，也可以作为小型自动化设备的内置升降模块，用来完成工件的托举、对位动作，因为没有液压油泄漏、电气线路布线的困扰，在洁净车间、小型教学实验台、桌面型加工设备的配套场景里适配性很强。

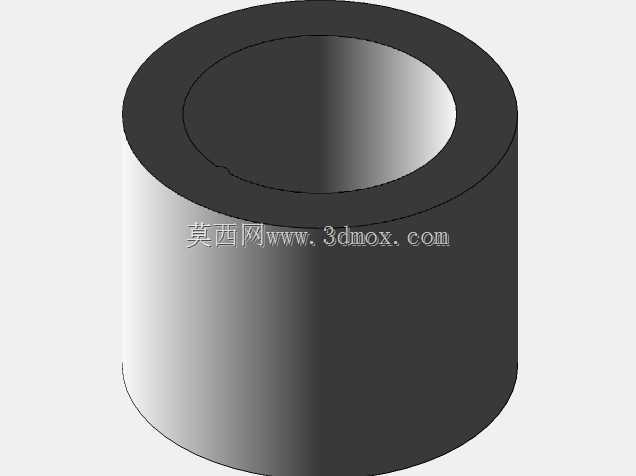

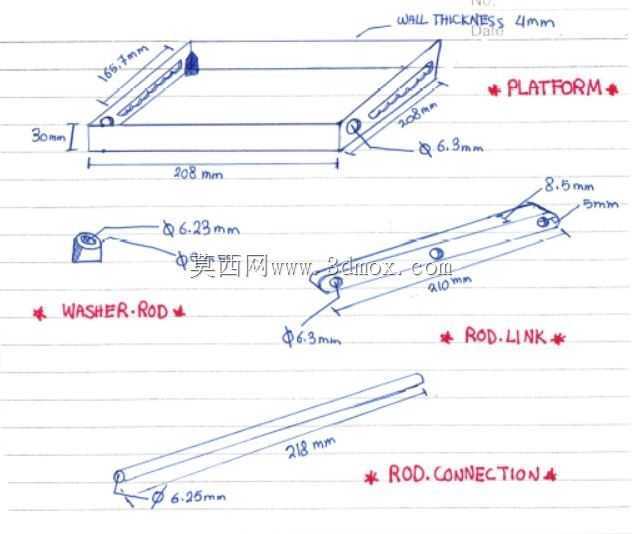

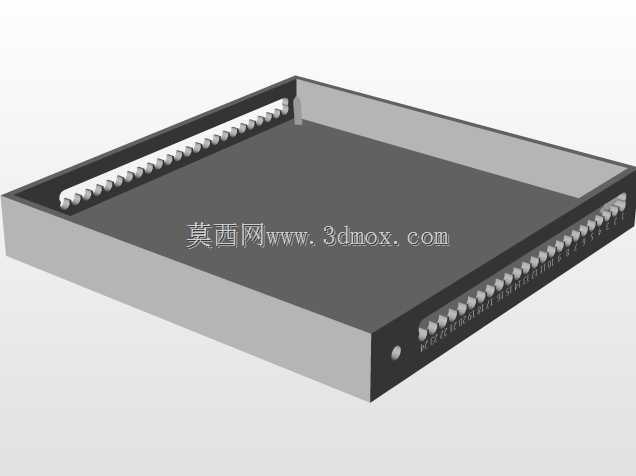

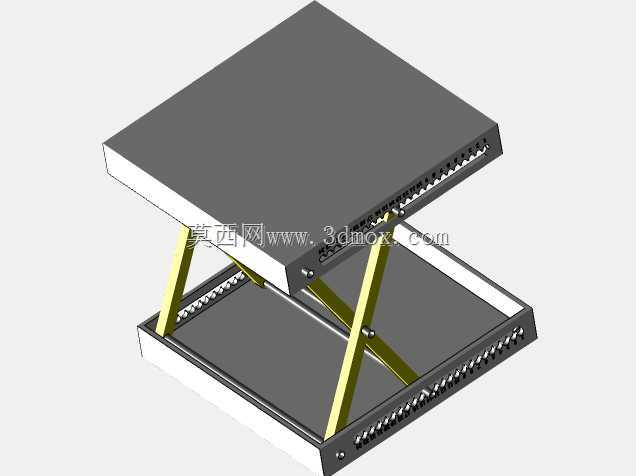

　　从结构组成来看，整套结构分为底部基座、顶部承载平台、交叉剪叉臂、连杆销轴组件几个核心部分，底部基座和顶部平台采用完全对称的结构设计，建模过程中可以直接通过基座特征镜像得到顶部平台的主体结构，减少重复建模的工作量，也能保证上下安装面的结构一致性，剪叉臂的铰接点位置经过反复校核，在整个升降行程范围内不会出现结构干涉，同时保证升降过程中平台始终保持水平状态，不会出现偏载卡顿的问题。连杆与剪叉臂之间全部采用销轴连接，垫圈用来填充连杆与臂体之间的装配间隙，避免长期使用后出现连接松动、晃动量超标的问题，所有铰接位置的孔径公差都按照间隙配合的要求设计，既保证转动顺畅，又不会因为间隙过大导致平台承载后出现晃动。

　　设计过程中优先考虑了结构的易加工性和易装配性，所有板件都可以采用常规的板材切割加工完成，不需要特殊的定制型材或者复杂的机加工工序，剪叉臂采用等长对称设计，加工时只需要一套工装即可完成两个臂体的加工，降低加工出错的概率。安装边界方面，整套结构收拢后的整体高度很低，可以嵌入到设备台面内部，不会占用过多的垂直空间，完全伸展后的行程可以满足常规轻型工位的高度调节需求，平台表面做了平整化处理，可以直接安装工装夹具、放置待加工工件或者检测仪器，边缘的结构加强边可以提升平台的整体刚性，避免承载后出现板面变形的问题。

　　和常规的液压、电动升降台不同，这款纯机械结构的升降台不需要额外的动力源配套，使用者可以通过螺栓螺母调节剪叉臂的铰接锁紧位置，来固定平台的工作高度，也可以配套简单的手动驱动结构来实现连续的高度调节，后期维护成本极低，没有易损的密封件、电气元件，只需要定期在铰接销轴位置添加润滑脂即可保证长期顺畅运行。在建模阶段，最终装配体已经添加了完整的配合约束，可以直接在软件中模拟整个升降行程的动作，验证各个位置的干涉情况，也可以直接导出工程图用于加工生产，对于需要做小型工位改造、轻型设备载物台设计的结构工程师来说，可以直接在这个模型的基础上修改平台尺寸、调整剪叉臂长度来适配自己的设计需求，不需要从零开始搭建剪叉结构的骨架模型，能节省不少前期方案设计的时间。需要注意的是，因为是纯机械结构，这款升降台的承载能力主要受剪叉臂的材料厚度、销轴的剪切强度限制，更适合100kg以内的轻型载物场景，不适合大吨位的重载升降需求，在选型适配的时候要根据实际承载需求调整臂体的板材厚度和销轴直径，保证结构的安全系数满足使用要求。
