工业设备手摇式微型升降支撑调节支座

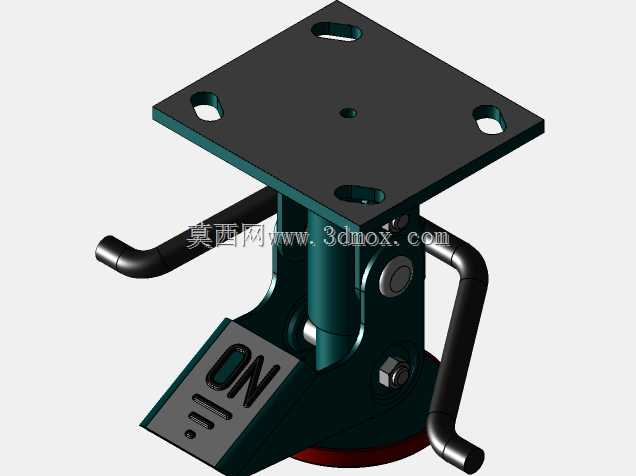

　　这类微型升降支座多应用在小型工业设备的工位调平、精密检测工装的高度微调、轻型加工工位的支撑定位场景中，区别于大吨位液压升降台，它的承载量级集中在百公斤级，适配不需要大行程重载升降、但对调节操作便捷性、安装占位紧凑度有要求的工位。从结构组成来看，顶部为带安装孔的方形法兰安装板，四个角位预留通孔用于和上方被支撑设备的底部螺接固定，安装孔位做了沉台设计，螺栓锁紧后头部不会突出安装面，避免和设备底部结构产生干涉。中间的升降主体采用剪式铰接结构配合螺旋转动副实现高度调节，侧面伸出的摇柄是操作输入端，摇动手柄时内部的螺旋传动副将回转运动转化为铰接臂的开合动作，带动顶部安装板做垂直方向的升降位移，这种传动形式具备自锁特性，调节到目标高度后不需要额外的锁止结构即可保持位置稳定，不会因为上方设备的持续载荷出现自行回落的问题。底部为圆形支撑底盘，底盘和安装基准面接触的位置设置了防滑缓冲垫层，既可以增大接触摩擦力避免支座受力移位，也能抵消一部分设备运行传递过来的微幅振动，减少振动传导到安装基准面的量级。

　　设计过程中首先要明确安装边界，顶部安装板的尺寸要适配多数小型工业设备的底部安装螺孔间距，避免出现孔位错位无法安装的问题，底部底盘的直径要大于主体结构的最大回转外径，保证在最大升降行程、承受额定偏载的时候，整个支座的重心投影始终落在底盘支撑范围内，不会出现倾翻风险。铰接位置的销轴连接需要做间隙配合设计，既要保证铰接臂转动顺畅无卡滞，也要控制配合间隙量，避免升降过程中出现过大的横向晃动，影响上方设备的位置精度。摇柄的操作力设计要符合人工操作的力学范围，通过调整螺旋副的导程参数，保证在额定载荷下摇动手柄的操作力不超过单人手动操作的舒适阈值，不需要借助额外加力杆即可完成高度调节。

　　实际使用场景中，这类支座常成组使用，比如在小型检测平台的四个角位各安装一个，通过分别调节每个支座的高度，快速将平台台面调整到水平状态，相比固定式支撑脚，不需要在支座下方加塞垫片来调平，调节效率更高，调节精度也可以通过螺旋副的螺距控制到毫米级，满足普通工业工位的调平需求。在轻型装配工位上，它可以用来调整工装夹具的作业高度，适配不同身高操作人员的作业姿态，降低长时间操作的疲劳感。结构设计上所有外露的金属部件都做了防锈涂装处理，适配车间多油污、多粉尘的使用环境，铰接位置预留了润滑注油点，定期加注润滑脂即可保证长期操作的顺畅性，减少磨损带来的传动间隙增大问题。摇柄在不使用的时候可以自然垂落，不会额外占用横向操作空间，避免和工位周边的管线、其他工装产生碰撞干涉。顶部安装板除了预设的固定安装孔，还预留了一个中心定位孔，方便和带定位销的设备底座配合，实现快速定位安装，减少安装过程中的对位调整时间。底部底盘的边缘做了圆角过渡，不会在安装挪动过程中划伤安装基准面或者刮擦操作人员的工作服。整个支座的升降行程控制在小范围内，刚好覆盖常规工位调节需要的高度差，不会因为行程过大导致整体结构刚性下降，在最高升程位置依然能保持足够的结构稳定性，承受额定载荷时的形变量控制在工业应用允许的范围内，不会因为形变导致上方设备的位置精度超差。
