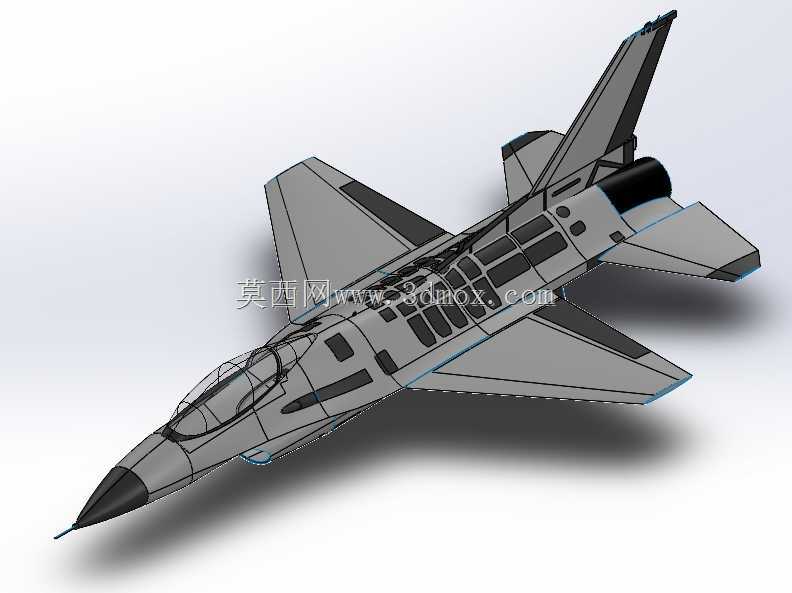

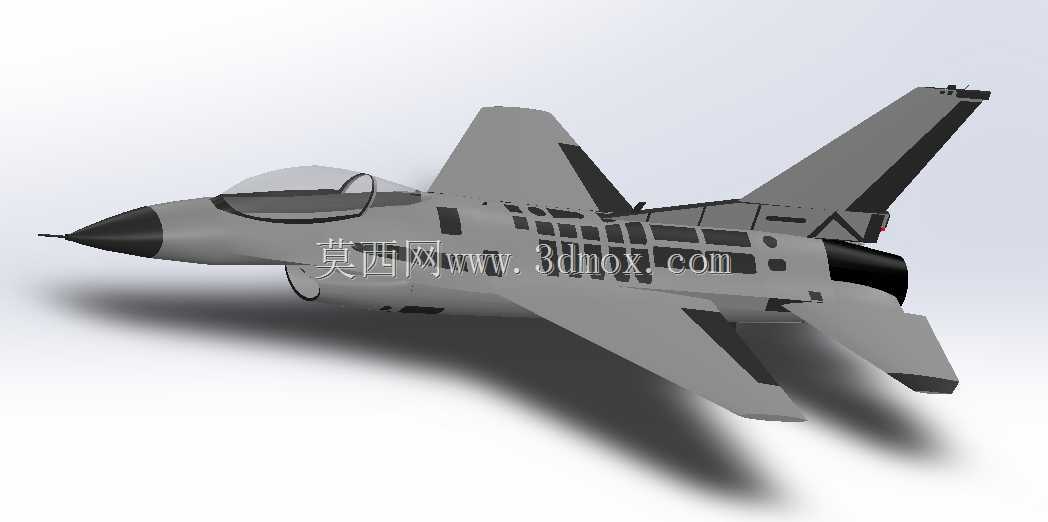

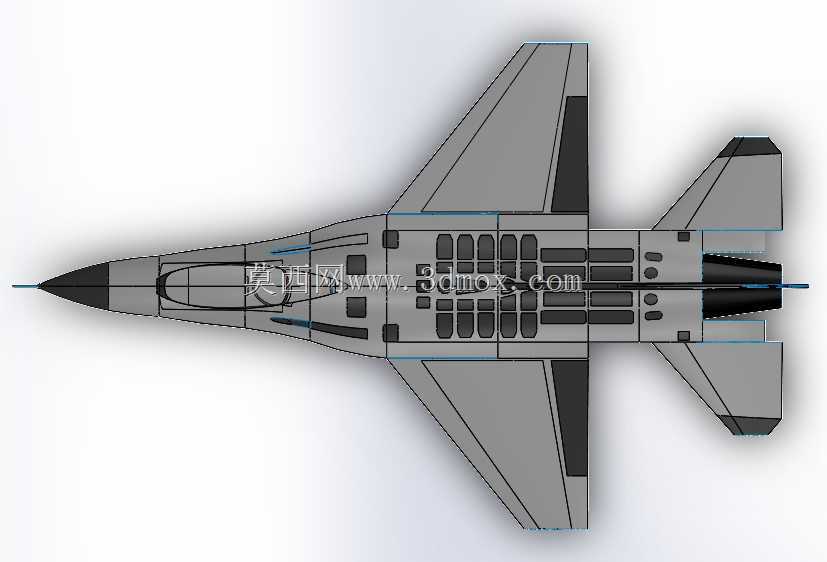

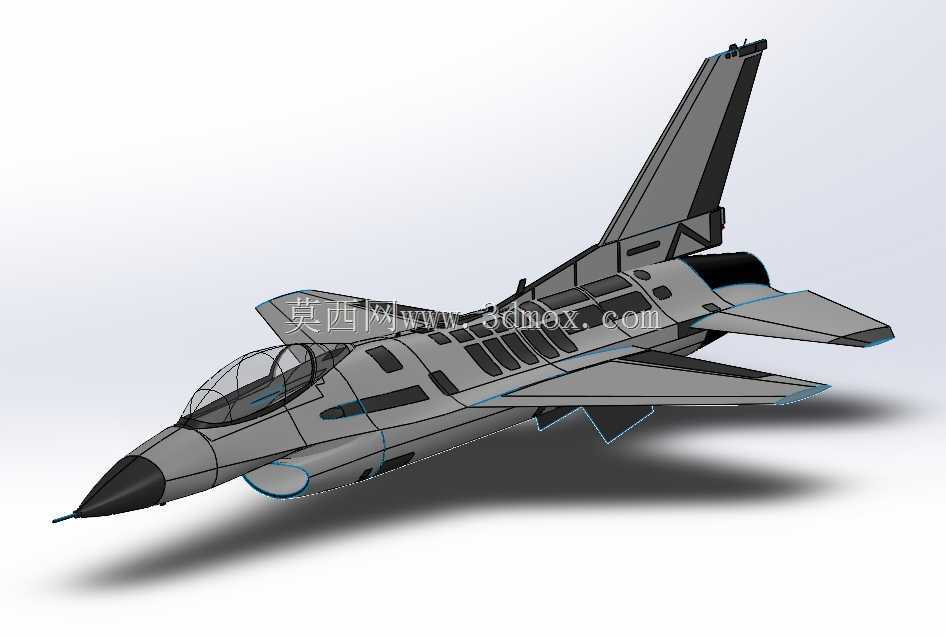

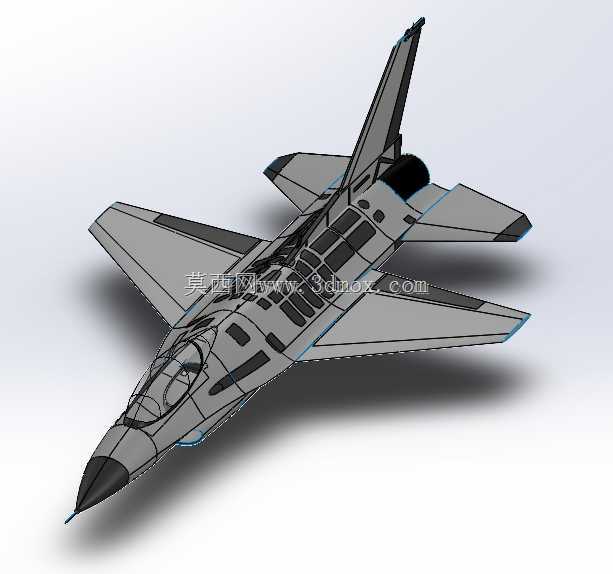

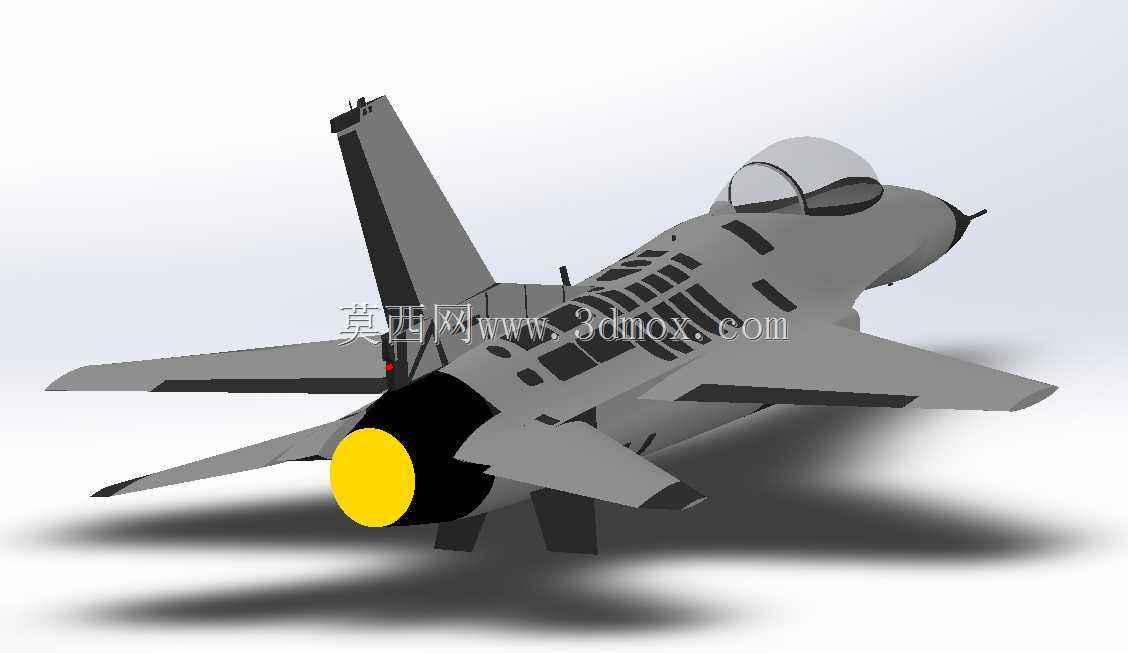

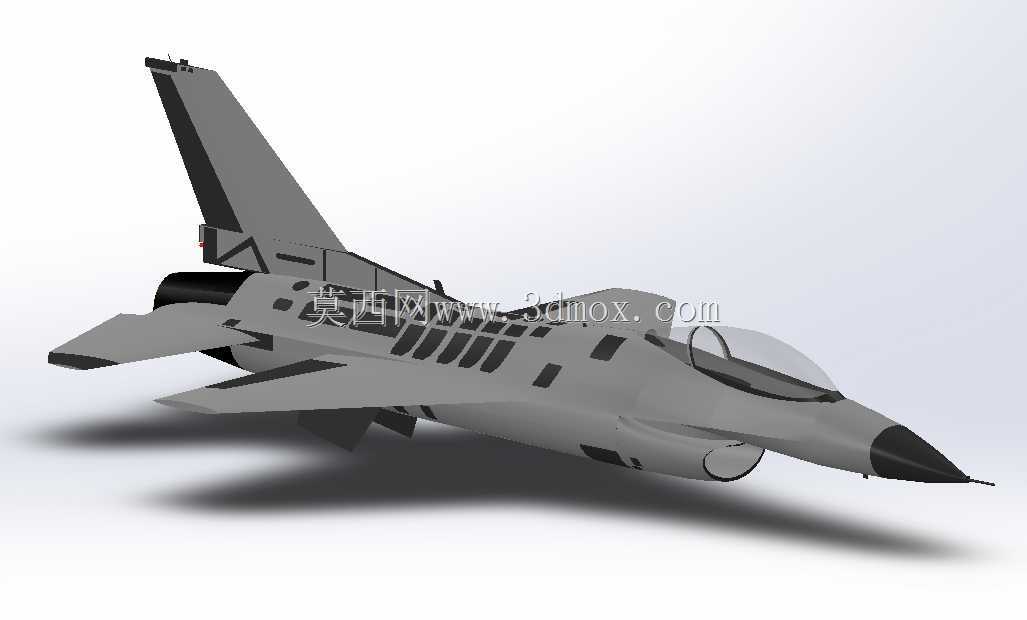

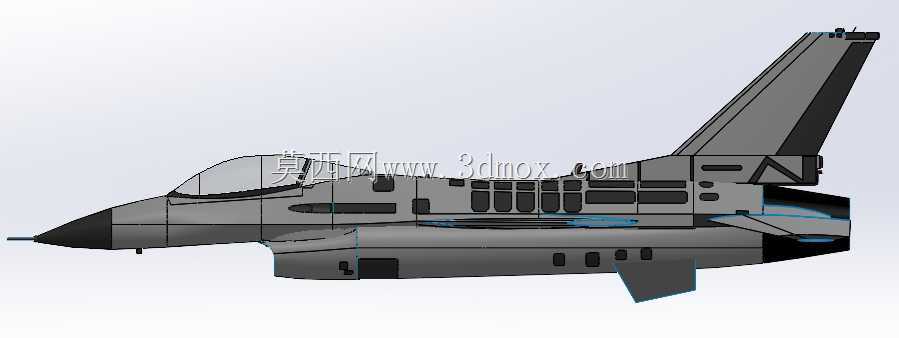

通用动力F-16C战机曲面结构三维建模

　　本次呈现的F-16C战机三维模型，围绕单发轻型多用途战斗机的真实气动与结构逻辑搭建，覆盖从机头雷达罩到尾喷口的全机外形细节，可用于航空装备结构教学、气动外形验证、虚拟仿真场景搭建等多个工程领域。在实际装备应用场景中，F-16C作为现役主力轻型战机，承担制空作战、对地精确打击、近距空中支援等多重任务，其模型的结构还原度直接影响仿真训练、装备展示类项目的落地效果，因此建模过程中优先保障气动外形的几何精度，避免曲面偏差带来的气动参数仿真误差。

　　从产品功能特性来看，模型完整还原了F-16C的边条翼布局、单垂尾、腹部进气道、气泡式座舱盖等核心识别特征，机身表面的检修舱门、蒙皮接缝、武器挂点位置均按照实机比例排布，机翼前缘后掠角、边条翼延伸弧度、垂尾后掠角度均匹配实机的气动设计参数，可直接用于气动外形的初步流场仿真参考，也可作为结构拆解教学的基础模型使用。建模过程中采用曲面递进式搭建思路，首先以机身纵向对称面为基准绘制轮廓引导线，从机头圆锥段开始逐段构建截面曲线，通过放样、边界混合等曲面操作生成基础机身曲面，重点处理边条翼与机身融合段的曲面顺滑过渡——该区域是F-16C产生脱体涡提升大迎角升力的核心结构，曲面曲率的连续性直接影响后续仿真的准确性，因此建模时反复调整截面控制点位置，保证G2连续的曲面顺滑度，避免出现棱角、褶皱等不符合实机气动设计的几何缺陷。

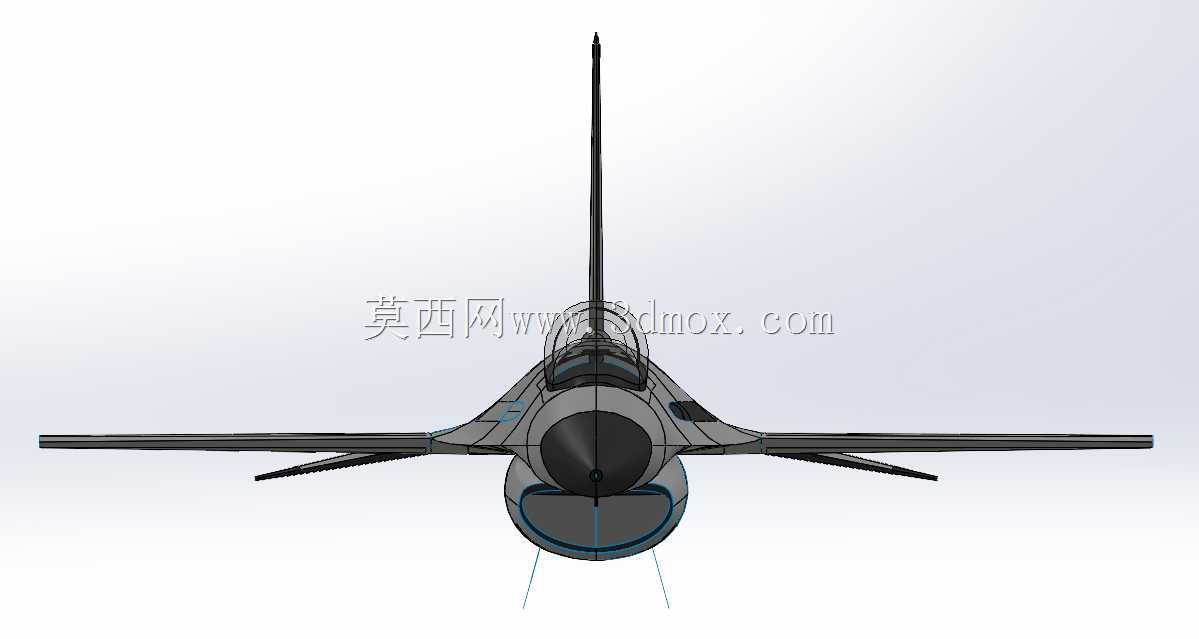

　　进气道部分采用皮托管式腹部进气结构建模，还原了进气道唇口的圆弧过渡、进气道与机身下表面的融合曲面，同时预留了进气道内部的流道空间，可支持进气效率相关的仿真计算；座舱盖部分采用整体气泡式曲面构建，保证透明件的光学曲面弧度与实机一致，座舱内部预留了弹射座椅、驾驶杆等结构的安装接口，可根据需求拓展内部细节模型。机翼部分采用中单翼布局，还原了机翼前缘机动襟翼、后缘襟副翼的分块结构，翼尖预留了空空导弹挂架的安装接口，机翼下表面的主挂点、副油箱挂点位置均按照实机的载荷分布排布，可匹配对应外挂物模型的装配需求。

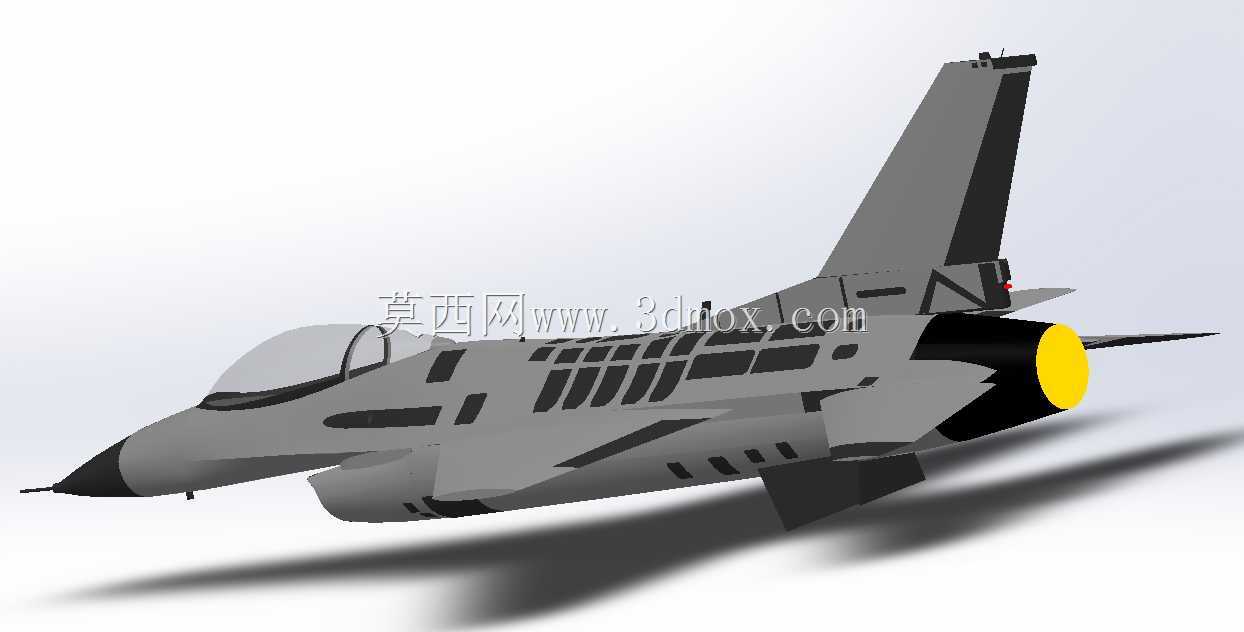

　　尾翼部分包含单垂尾与全动平尾，垂尾的后掠角度、翼尖形状、根部与机身的融合曲面均做了精准还原，垂尾表面的天线安装座、方向舵分块线均按照实机结构刻画；全动平尾的转轴位置、偏转角度范围预留了运动仿真的约束边界，可支持飞行动画类的项目制作。尾喷口部分还原了收敛-扩张喷口的调节片结构，可模拟不同推力状态下的喷口收放形态，喷口与机身尾部的过渡曲面做了顺滑处理，避免尾部气流仿真时出现不必要的扰流。

　　从外形尺寸与安装边界来看，模型严格按照F-16C实机1:1比例构建，机身总长、翼展、机高、轮距等核心尺寸均匹配实机参数，起落架舱门的开合边界、起落架收放的运动空间均做了预留，保证后续添加起落架结构时不会出现干涉问题；机身表面的各类传感器、天线凸起物的安装位置均符合实机的布局，不会破坏整机的气动曲面连续性。建模过程中所有曲面均做了加厚处理，预留了蒙皮厚度的实体结构，可支持后续的结构强度仿真、3D打印验证等工作，模型的曲面分层逻辑清晰，机身、机翼、尾翼、进气道等大部件均为独立曲面组，方便后续的结构拆解、修改调整，适配不同项目的细节深度需求。

　　在航空教学场景中，该模型可作为飞行器结构设计课程的案例，直观展示边条翼布局的曲面特征、机身与机翼融合的结构设计思路；在虚拟仿真场景中，可直接导入飞行仿真软件，作为虚拟载具模型使用，其精准的外形尺寸可保证飞行力学仿真的参数准确性；在装备展示场景中，添加材质渲染后可用于国防教育展馆的数字展项，还原战机的真实外观特征。建模过程中规避了非必要的细碎特征，在保证核心结构精度的前提下控制了模型的曲面数量，兼顾了细节还原度与软件运行流畅度，适配不同配置的工程软件运行环境。
