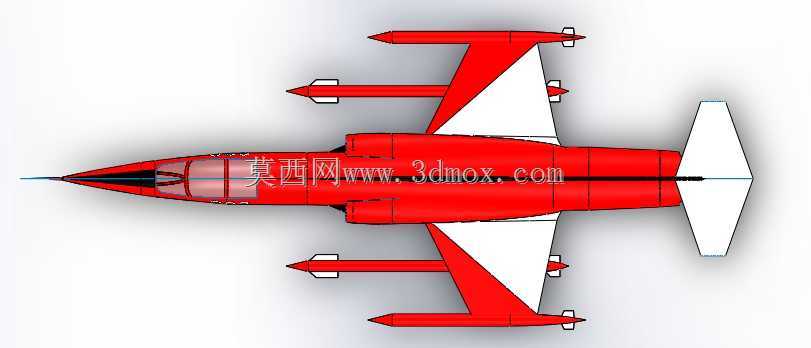

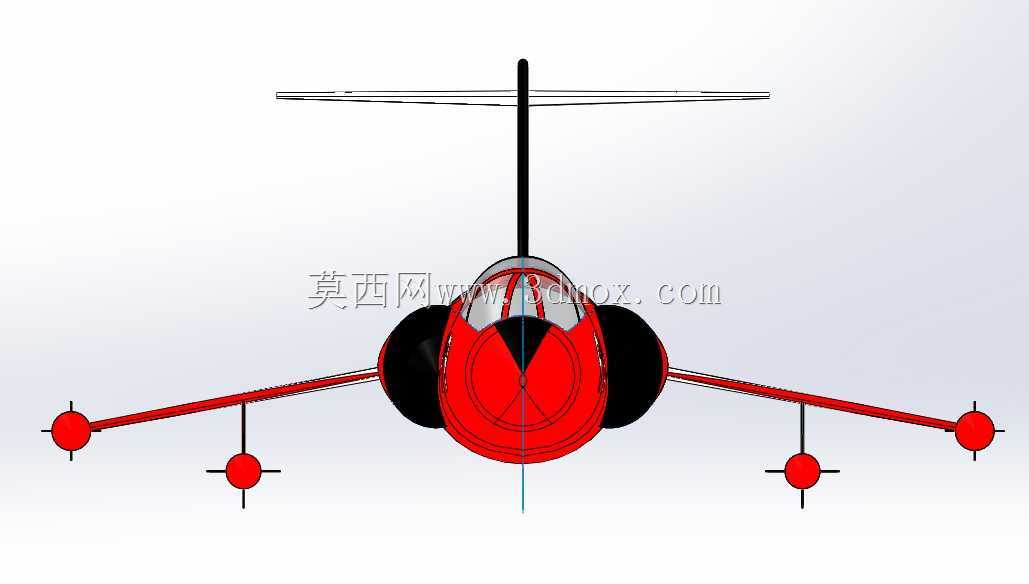

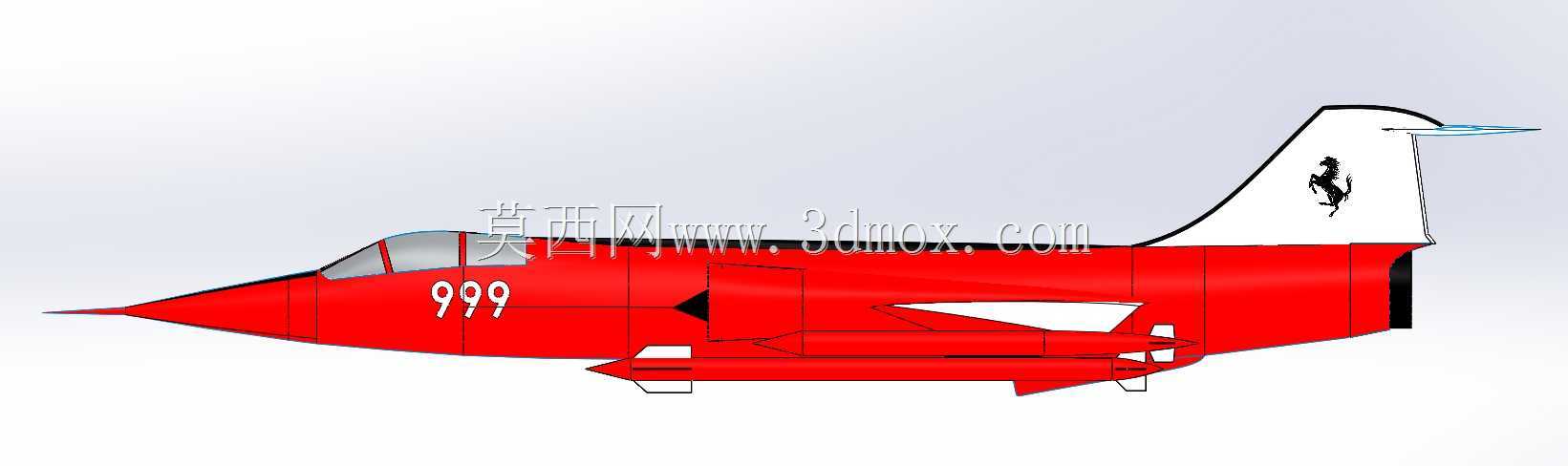

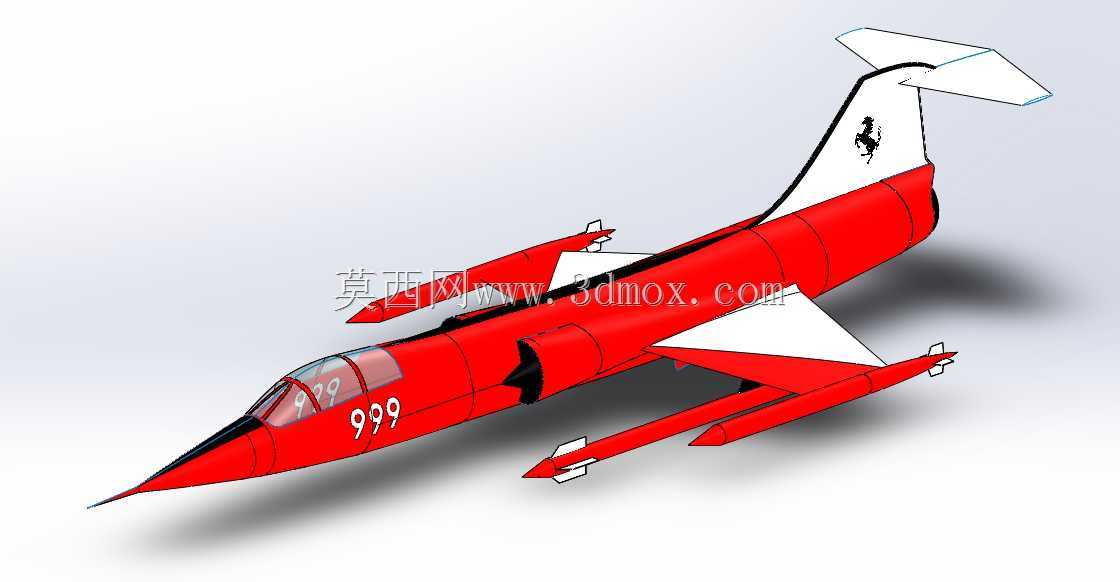

洛克希德F104红色涂装超音速战机外观结构

这款洛克希德F104战机的三维结构还原，核心围绕高空高速截击作战的实际需求展开设计，在气动布局上做了大量针对性优化，首先看机身整体的长细比控制，尖锐的锥形机头搭配细长圆柱形机身，最大程度压缩跨音速阶段的激波阻力，适配2马赫级别的飞行速度要求，机头锥内部预留了机载雷达的安装空间，锥角经过严格测算，既保证雷达罩的透波性能，又能在高速飞行时将气流顺畅导入两侧进气道，避免进气道前方出现气流畸变影响发动机工况。机身两侧的进气道采用半圆形固定进气口设计，没有设置复杂的可调激波锥，结构重量更轻，适配该机追求轻量化、高推重比的设计思路，进气道后方的机身段预留了发动机安装舱位，周边布置了燃油管路与设备安装支架，机身蒙皮采用分段式设计，在机翼与机身连接位置做了加强筋结构，承受高速机动时的气动载荷。机翼采用小展弦比梯形单翼设计，翼型极薄，前缘后掠角度较大，这种设计能大幅降低高速飞行时的波阻，同时机翼下表面预留了武器挂点的安装接口，可挂载副油箱或近距空空导弹，挂点位置经过重心配平计算，挂载载荷后不会过度影响战机的纵向稳定性。尾翼采用高置T型尾翼布局，全动式水平尾翼布置在垂直尾翼顶端，这种设计可以避开机翼在大迎角飞行时产生的尾流干扰，保证大迎角状态下的操纵效率，垂直尾翼后缘设置了方向舵，舵面偏转角度范围经过测算，满足不同飞行速度下的航向操纵需求，尾翼根部与机身连接位置做了加厚处理，内置垂尾连接接头与操纵拉杆的安装空间。起落架采用前三点式布局，前起落架布置在座舱后方的机身中轴线位置，主起落架收纳于机身内部，没有占用机翼内部空间，保证机翼结构的完整性，起落架舱门的缝隙做了整流设计，减少飞行时的阻力增量。座舱采用串列单座布局，水泡型座舱盖提供了良好的前向与侧向视野，座舱盖框架做了减阻修型，座舱内部预留了弹射座椅、驾驶杆、仪表板的安装位置，座舱风挡采用耐高温材料设计，适配高速飞行时的气动加热工况。从实际应用场景来看，这类战机结构模型可用于航空科普教学中的气动原理演示，也能作为飞行器结构设计课程的参考案例，帮助设计人员理解高空高速战机的布局取舍逻辑，在建模过程中需要严格控制各部件的相对位置精度，比如机翼安装角、水平尾翼的上反角、进气道与机身的同轴度，这些参数都会直接影响气动仿真的结果准确性，机身各段的连接公差需要控制在合理范围内，避免曲面建模时出现曲率不连续的问题，影响后续的结构有限元分析。
