阿联酋航空涂装空客A380客机外观结构建模

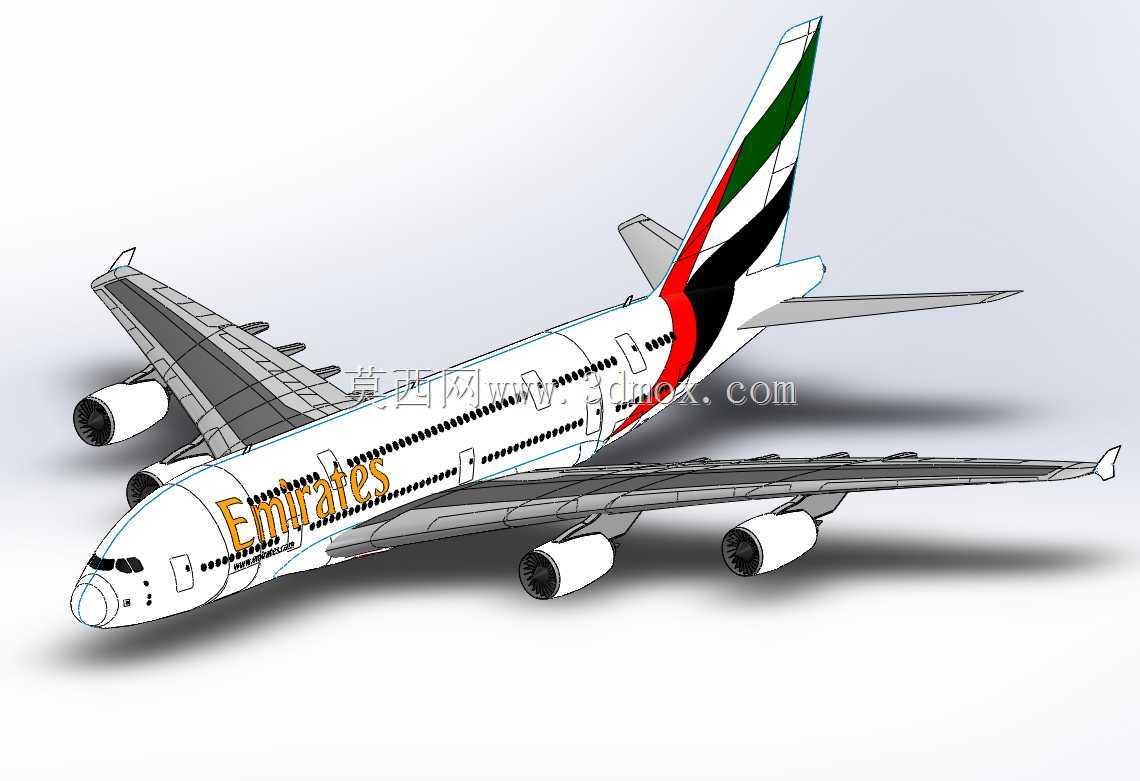

　　本次建模围绕空客A380宽体民用客机的外观曲面结构展开，还原阿联酋航空专属涂装的机身外形特征，建模过程优先匹配民航客机实际运营中的气动外形要求与地面停靠的安装边界约束。作为目前全球投入商用的最大宽体客机，该机型主要执飞国际长航线枢纽运输任务，承担跨洋大容量旅客与行李载运功能，建模时首先梳理机身整体分段逻辑：机头雷达罩曲面需满足气象雷达透波区域的流线过渡要求，从雷达罩后端到驾驶舱风挡区域的曲面曲率连续过渡，避免出现曲面折角影响气动效率，风挡玻璃的安装边框按照实际机型的凹陷结构做了分层处理，还原风挡与机身蒙皮的阶差边界。机身主体采用等直段加前后锥段的分段建模思路，等直段截面为常规宽体客机构型的双圆弧截面，

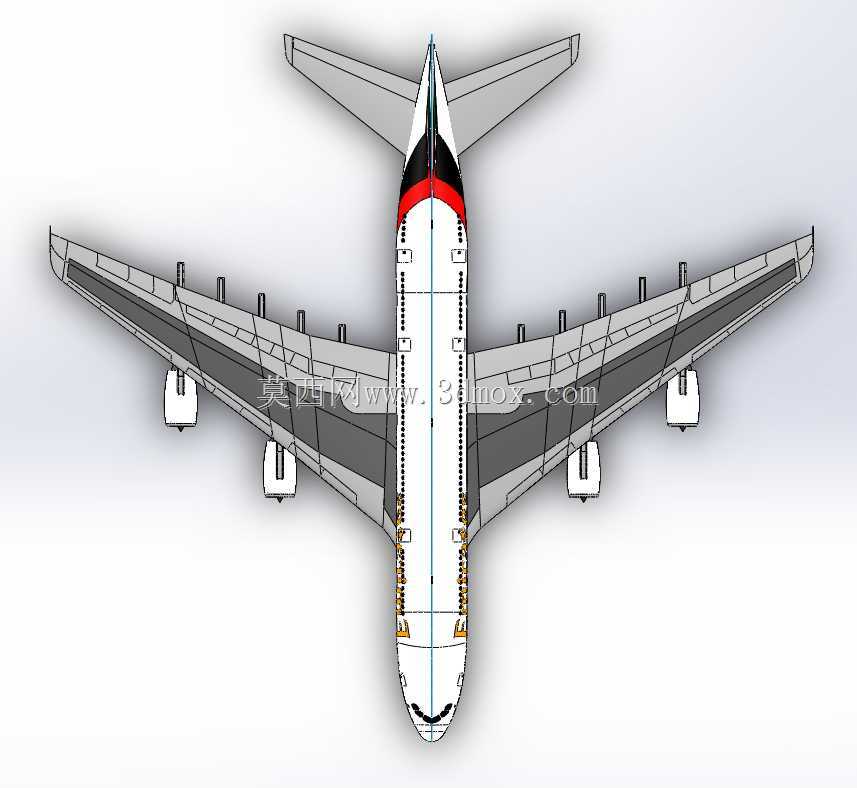

　　上下圆弧分别对应客舱地板上下的增压舱结构，建模时预留了客舱舷窗的安装定位基准，每排舷窗的间距匹配实际机型的座椅排距对应的外窗位置，前后货舱门、客舱登机门的轮廓按照实际机型的门体尺寸做了凹陷切除，门体边缘的密封带安装台阶也做了细节还原，保证外观结构与实际机型的蒙皮分块逻辑一致。机翼部分采用下单翼布局，四台发动机分别吊装在左右机翼的内侧与外侧挂架上，建模时首先确定机翼的根梢比、后掠角与上反角参数，机翼前缘的缝翼、后缘的襟翼滑轨整流罩按照实际气动外形做了曲面凸起处理，翼尖小翼的双曲面造型严格匹配实机的翼尖减阻结构，发动机吊舱的曲面采用流线型回转体加局部修形的方式构建，吊舱与机翼连接的挂架结构做了贴合机翼下表面的过渡处理，避免出现曲面干涉。

　　尾翼部分包含垂直尾翼与水平尾翼，垂尾前缘后掠角与实机参数一致，垂尾表面的阿联酋航空涂装色彩分区按照实际喷涂边界做了曲面分割，水平尾翼安装在机身尾部两侧，安装位置的机身曲面做了平滑过渡，保证尾翼与机身的连接区域符合气动外形要求。起落架部分仅做外观轮廓还原，前起落架与主起落架的舱门轮廓按照收放状态的闭合边界做了凹陷处理，保证机身下表面的曲面完整性。建模过程中严格控制外形尺寸边界，整机长度、翼展、垂尾高度的比例完全匹配实机的实际尺寸参数，地面停靠状态下机腹最低点与地面的距离、发动机吊舱最低点与地面的距离均符合机场地面保障设备的作业边界要求，避免出现尺寸比例失真导致的场景适配问题。曲面建模全程采用G2连续过渡标准，

　　所有蒙皮拼接区域无明显折痕，涂装色彩的边界与机身结构分缝对齐，还原实机喷涂时的分色定位逻辑，舷窗、舱门等外露部件的位置均按照实际机型的站位坐标做定位，保证整体外观的还原度可用于民航科普展示、机场场景仿真、航空类教学演示等场景，也可作为后续细化内部结构、开展气动仿真计算的基础外观模型使用。
