多特征集成式校准测试工装结构

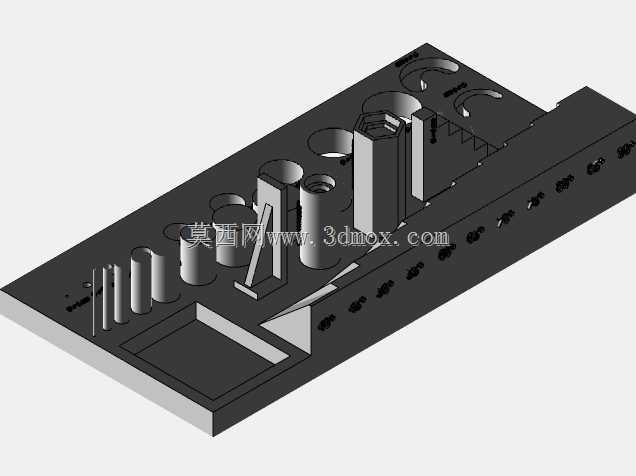

　　在精密检测与机加工装调的日常作业场景里，这类集成多特征的校准测试装置，是车间计量岗、三坐标测量室、3D打印验证工位的常用基准载体，它把零散的校准特征整合在单块基座上，避免了多块量块来回切换带来的累积定位误差，也减少了工装收纳、找正的辅助工时。从结构布局来看，基座采用一体化平板式设计，所有测试特征直接加工或集成在基座顶面，没有额外的拼接连接件，从根源上消除了装配间隙带来的基准偏移。装置上集成的y轴方向倾角特征，覆盖40度到90度的检测范围，每5度设置一个基准斜面，主要用于校准角度尺、倾角传感器、三坐标测头的角度探测误差，也可验证机加工过程中斜面铣削、线切割斜度加工的精度偏差，斜面的边缘做了0.2mm的倒角处理，避免频繁取放时磕碰产生毛刺影响基准面精度。

　　不同直径的圆顶弯曲元件，设置了15mm、17mm、20mm三个规格的圆柱凸台，主要用于校准影像测量仪的圆弧捕捉精度、内径百分表的环形测量偏差，也可作为3D打印圆弧成型质量的验证基准，凸台的圆柱度控制在0.008mm以内，端面与基座平面的垂直度公差不超过0.01mm，满足常规计量校准的精度要求。多规格实心圆柱测试孔，覆盖1mm到17mm的常用直径区间，每个直径对应匹配的标准深度，从13mm到27mm不等，这些通孔与盲孔的组合，一方面用于校准卡尺、千分尺的内尺寸测量精度，另一方面可验证塞规的通止判定准确性，也能测试3D打印过程中不同孔径的成型收缩率，孔壁的表面粗糙度控制在Ra1.6以下，避免孔壁刀痕影响测量时的贴合度。

　　装置上设置的4mm、6mm宽度的90度直角肋特征，其中一处肋板与x轴成70度夹角，这类特征主要用于校准直角尺的外角测量精度，验证角度块的角度偏差，也可作为焊接工装定位时的角度靠模，肋板的厚度公差控制在±0.01mm，相邻面的垂直度公差不超过0.005mm。螺栓固定测试特征覆盖了常用的公制螺纹规格，包含M6、M4等内外螺纹配合结构，设置了15mm、20mm等不同长度的螺纹配合段，六角螺栓对应的沉头槽也做了标准对边尺寸加工，这部分特征主要用于校准螺纹塞规、螺纹环规的测量精度，验证螺栓拧紧时的同轴度偏差，也可测试不同材质螺纹连接的滑牙扭矩阈值。6mm间隔的阶梯元件总高度33mm，每6mm设置一个阶梯面，这类阶梯特征主要用于校准高度尺、百分表的线性示值误差，也可作为激光位移传感器的距离校准基准，每个阶梯面的平面度控制在0.005mm以内，相邻阶梯的高度差公差不超过0.003mm。

　　额外设置的螺栓螺母方槽，可适配标准规格的紧固件放置，当装置本身的螺纹特征出现磨损时，可直接在方槽内装入标准螺栓螺母作为替换基准，不需要整体更换工装，降低了长期使用的维护成本。整个装置的安装边界为平板式基座，底面为完整的精加工平面，可直接吸附在三坐标测量台、磁力工作台上，不需要额外制作安装夹具，基座的边缘做了1mm的倒边处理，避免取放时划伤工作台面。在实际使用中，这类集成式校准装置相比零散的单特征量块，找正时间可缩短60%以上，尤其适合现场快速校准、教学演示、3D打印工艺验证这类需要频繁切换测试特征的场景，所有特征的排布都遵循了操作顺手的原则，常用的小尺寸孔、螺纹特征布置在靠近操作者的一侧，大尺寸倾角、圆柱特征布置在远离操作者的一侧，避免测量时手臂遮挡基准面。装置上还预留了浮雕标识区域，可直接加工特征规格、精度等级的标识，不需要额外粘贴标签，避免标签脱落、磨损导致的规格混淆，长期使用也能清晰识别每个特征的参数。
