208mm见方平台连续式剪叉升降机构

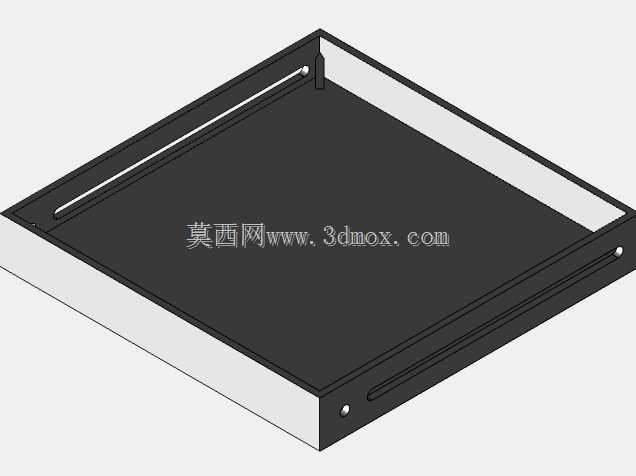

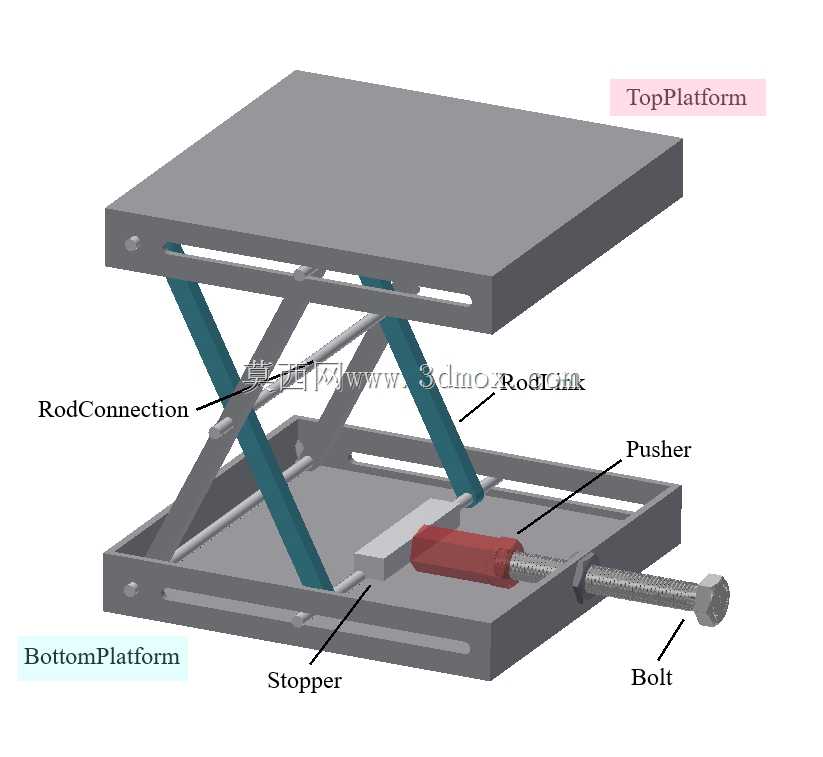

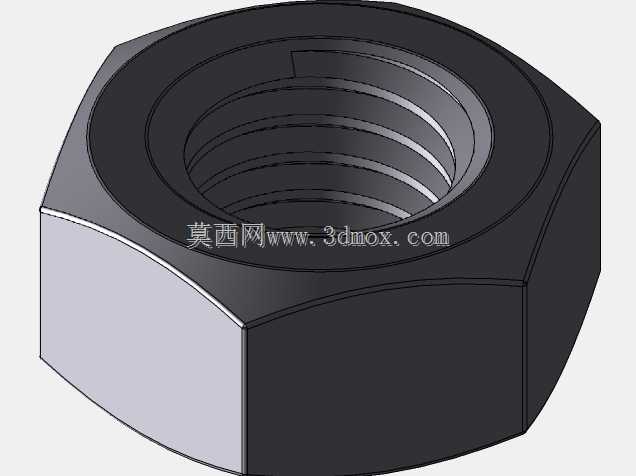

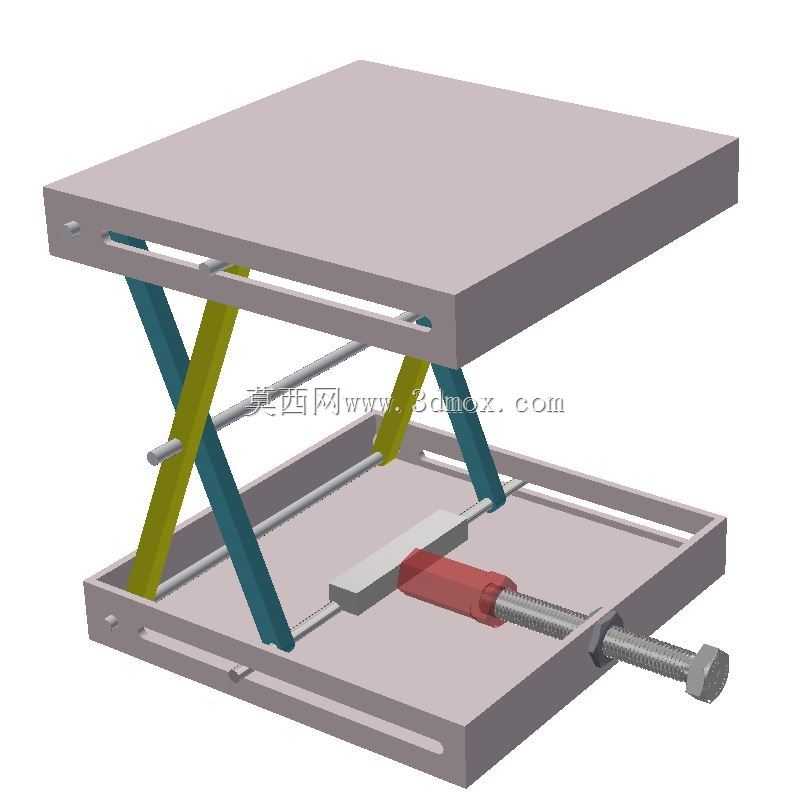

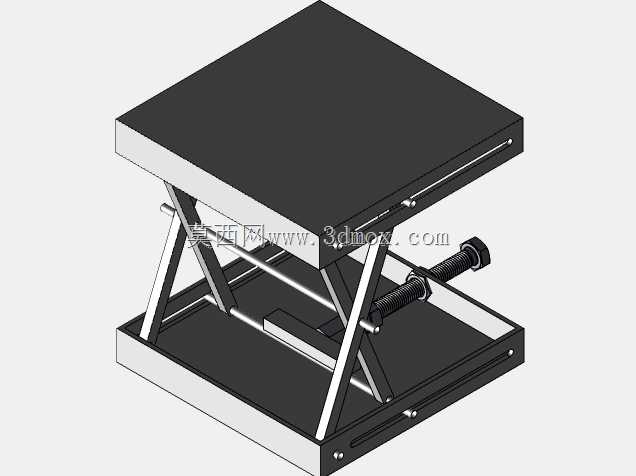

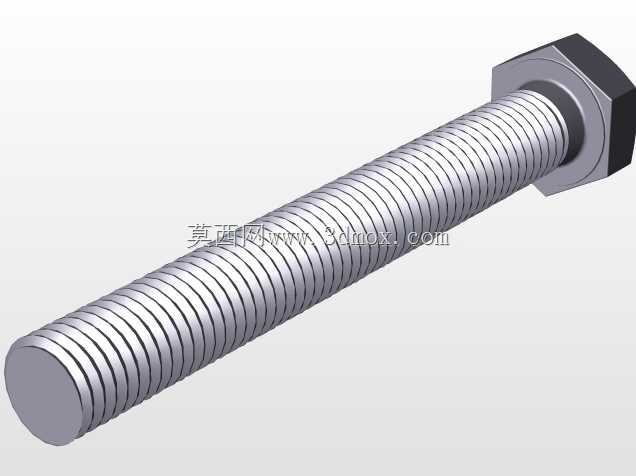

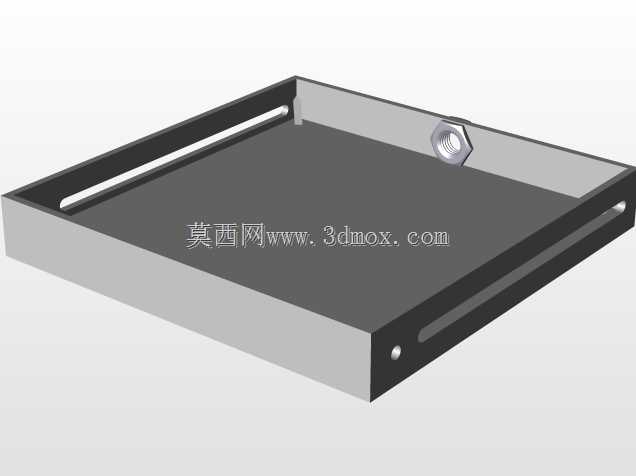

这款剪叉升降机构主要面向小型工位物料抬升、精密检测工装调平、轻型装配作业高度适配等场景，在电子元器件组装、实验室试样定位、小型模具检修、轻工生产线工位高度调节等场景中有着广泛的应用空间，能够替代人工托举、垫块垫高的传统作业方式，大幅提升工位调整的效率与精度，避免人工抬升带来的对位偏差与安全隐患。设备核心用途是在有限的安装空间内，实现顶部平台的平稳连续升降，为上方承载的工装、工件、检测设备提供稳定的高度支撑与精准的位置调节，全程升降过程无卡顿、无阶跃式跳变，能够满足需要连续微调高度的作业需求。在功能特性上，该机构采用纯机械式传动结构，无需配套液压、气动等外部动力附属部件，仅通过端部丝杆的旋转即可驱动剪叉臂开合，带动顶部平台完成升降动作，结构可靠性高，不存在液压漏油、气压失稳等故障风险，日常维护成本极低；剪叉臂采用交叉对称布置，配合底部框架的导向滑槽，能够保证升降过程中平台始终保持水平，侧向偏移量控制在极小范围内，承载时受力均匀，不会出现偏载卡滞的问题；丝杆驱动具备自锁特性，调整到目标高度后无需额外锁止部件即可稳定保持位置，不会出现平台下滑回落的情况，作业安全性有充足保障。设计思路上，整体采用模块化的结构拆分，将整体机构分解为顶部承载平台、底部安装基座、交叉剪叉连杆、连接销轴、止动垫圈、驱动推杆、配套标准紧固件等部分，所有连接转动位置都预留了充足的配合间隙，避免加工误差带来的装配卡滞问题；驱动端采用丝杆与滑动推块配合的结构，将丝杆的旋转运动转化为推块的水平直线运动，进而推动剪叉臂完成角度变化，实现平台的升降，传动比设计合理，手动驱动时操作力适中，无需额外辅助工具即可完成高度调节；同时设计了两种不同长度的推杆配件，可根据实际安装空间与升降行程需求快速更换，适配不同的使用场景。外形尺寸与安装边界上，顶部承载平台为208mm×208mm的方形结构，平台边缘预留了安装孔位，可直接固定工装板、工件夹具等配套部件；底部基座尺寸与顶部平台适配，可直接通过螺栓固定在工作台面、设备机架等安装基础上，整体收拢后高度较低，最大升降行程覆盖常规小型工位的高度调节需求，整体结构紧凑，占用安装空间小，无需额外预留过大的操作与维护空间，能够轻松集成到各类小型自动化设备、专用工装、检测工位当中。
