带猫耳造型的超声波雷达传感器安装支架

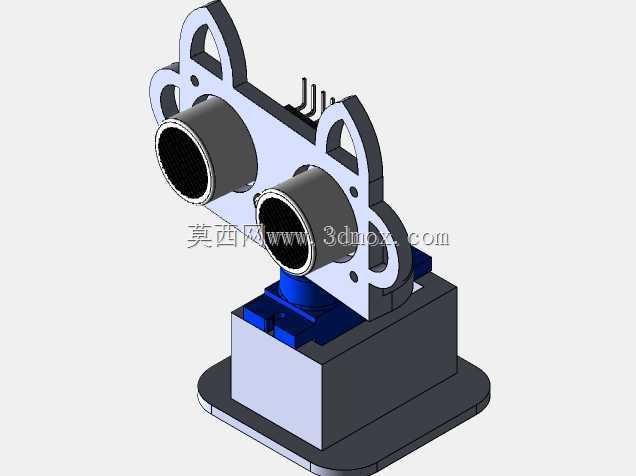

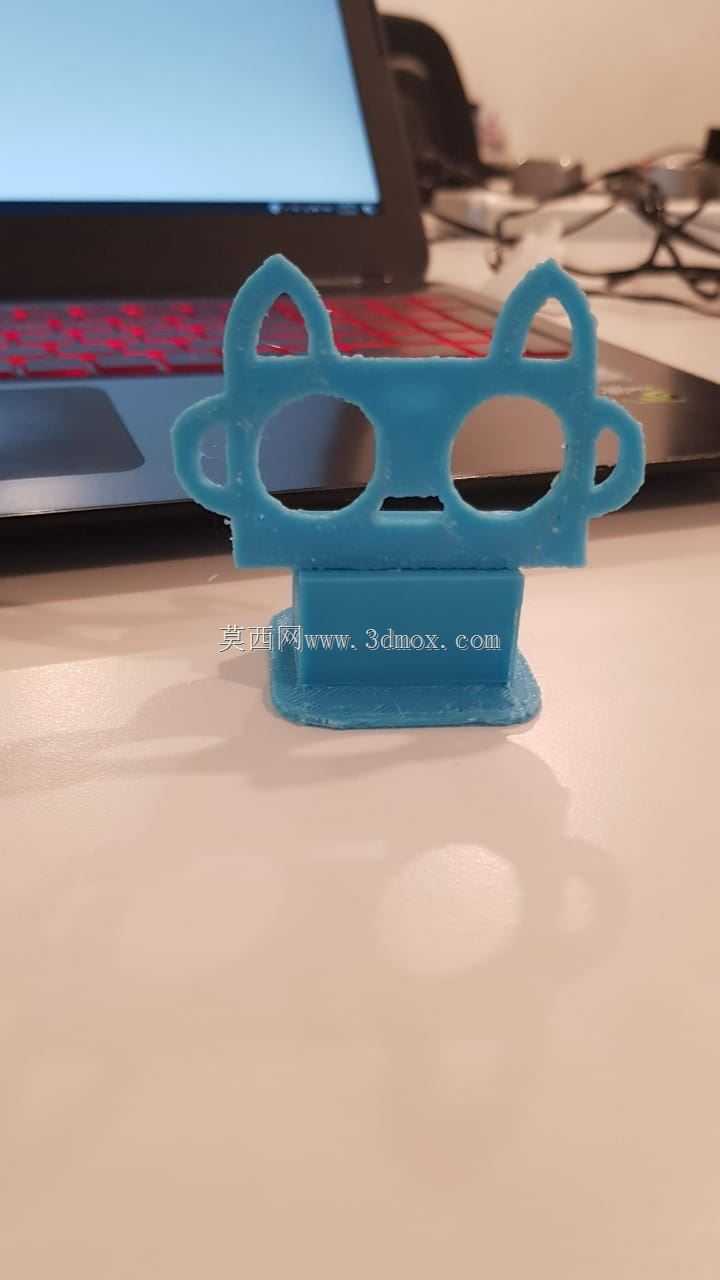

　　在小型桌面级雷达探测装置的结构搭建环节，传感器与执行元件的安装固定件往往是容易被忽略却直接影响整机运行稳定性的核心部件，这款造型别致的安装支架，正是针对超声波探测与伺服转向集成的小型雷达系统设计的专用固定结构。从实际应用场景来看，这类支架主要适配桌面级环境探测雷达、小型避障实验装置、教学用伺服随动雷达平台，能够同时完成超声波收发模块、伺服驱动模块的定位安装，避免多模块分散固定带来的接线杂乱、同轴度偏差、探测角度校准困难等问题。从功能特性上看，支架采用一体化板式结构设计，主体为立式安装面搭配底部承托底座的组合形式，两个对称的大尺寸圆形镂空位是超声波传感器的安装工位，预留的安装孔位匹配常规直径的超声波收发探头，

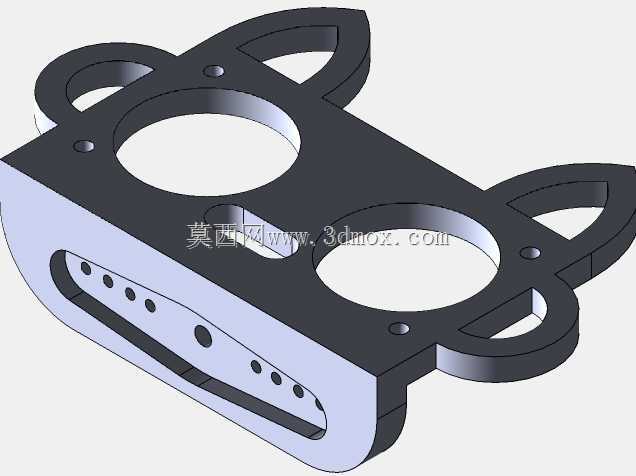

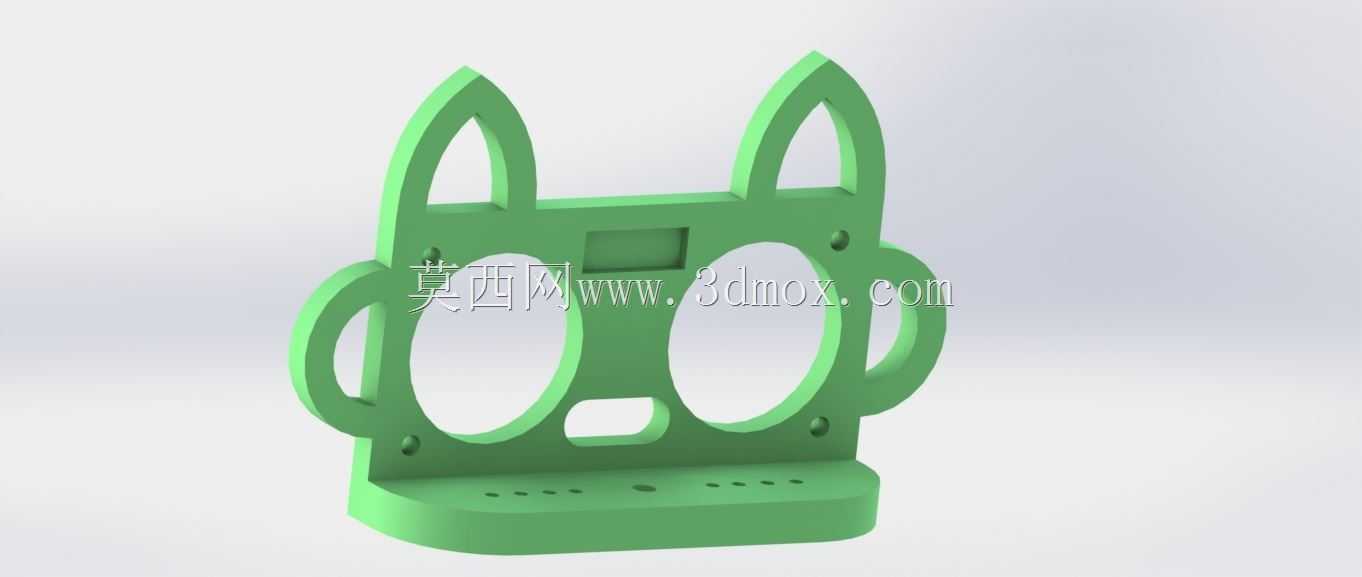

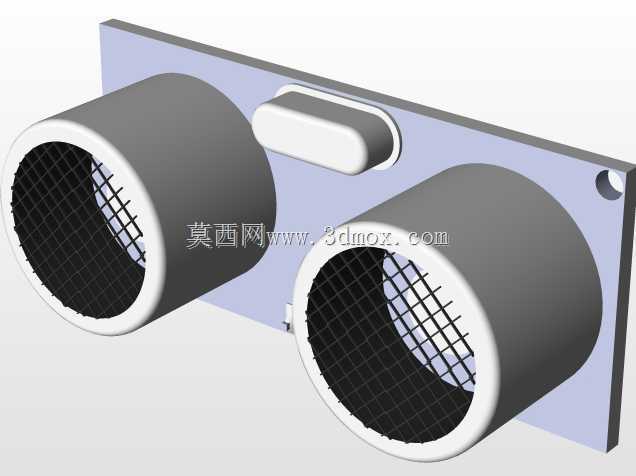

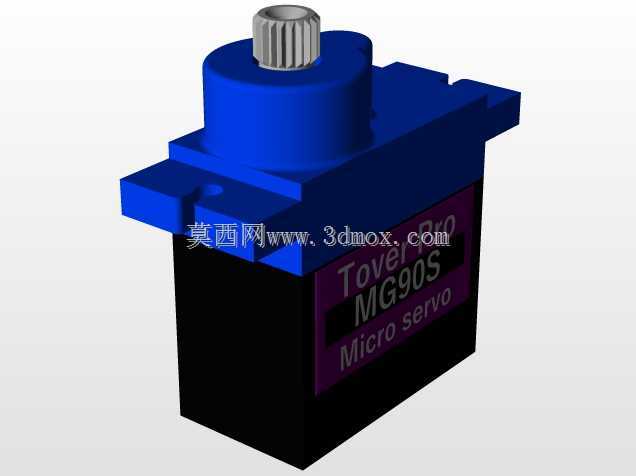

　　安装后探头探测面与支架立面齐平，不会出现探测波束被结构件遮挡的问题；立面中部的矩形镂空位用于安装状态指示模块或者接线转接板，下方的小尺寸矩形镂空则是伺服电机输出轴的避让空间，方便伺服轴与雷达转动结构直接连接，减少传动环节的间隙。两侧突出的带孔耳状结构既可以作为走线的固定位，也能加装侧装的辅助传感器，底部底座上均匀排布的小孔是接线过孔与底部固定孔，既可以用螺丝将支架固定在实验台架、设备外壳上，也能穿过杜邦线、排线实现背部走线，让整机外观更整洁。设计思路上，这款支架没有采用常规工业支架的方正造型，而是在顶部加入了对称的猫耳造型结构，在不影响结构强度的前提下，通过顶部造型的延伸提升了支架整体的辨识度，同时猫耳结构内部做了等厚的镂空处理，

　　不会额外增加过多打印耗材成本，也不会降低支架立面的抗形变能力——因为支架的主要受力点集中在两个传感器安装位周围与底部底座连接处，这几个位置都做了局部加厚处理，即使传感器与伺服模块的总重量达到常规3D打印PLA材料承重上限，也不会出现立面弯曲、安装位偏移的问题。从安装边界尺寸来看，支架整体宽度匹配双超声波探头的常规安装间距，也就是两个探头中心距保持在适合近距探测的合理范围，避免探头间距过小带来的波束串扰问题；整体高度控制在伺服电机安装后输出轴中心与支架几何中心重合的范围，保证转动部分的动平衡，减少伺服电机转动时的偏载力矩；底座的深度足够支撑整个立式结构，即使支架背部挂载接线端子、驱动小板等元件，也不会出现重心偏移倾倒的问题。

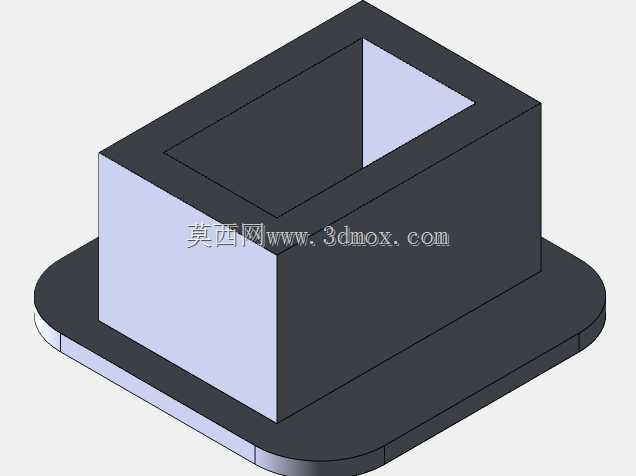

　　在实际装配过程中，这类支架采用3D打印制作时，不需要额外添加支撑结构，所有镂空位与安装孔的朝向都适配FDM打印的层叠方向，安装孔的孔径预留了常规自攻螺丝的啮合余量，不需要二次攻丝就能直接完成传感器、伺服电机的固定；立面与底座的过渡位置做了小尺寸圆角处理，既避免打印过程中出现应力集中导致的层间开裂，也能减少装配时的锐边划伤风险。对于做小型雷达实验、教学演示装置开发的结构设计人员来说，这类集成化支架不需要单独设计多个固定件分别安装传感器与伺服，只需要这一个零件就能完成核心探测与执行元件的定位，大幅减少了装配环节的零件数量，也降低了多个零件装配带来的累计误差，保证探测角度与伺服转动角度的对应精度。另外支架上预留的多个备用安装孔，也方便后续拓展加装温湿度模块、光线传感器等其他探测元件，不需要重新设计支架结构，只需要利用现有孔位就能完成拓展安装，适配不同功能的实验装置搭建需求。
