70bar承压可调式泄压阀结构设计

　　在中小流量液压回路、低压气动控制系统、小型流体输送管路的设计场景中，泄压类元件的选型往往需要兼顾安装空间、承压阈值与流道匹配度，这款可调泄压阀的概念设计，正是针对紧凑型管路的超压防护需求展开。从实际应用场景来看，这类小尺寸泄压阀常被集成在便携液压工具、小型实验台流体回路、微型气动设备的支管路中，当管路内部压力超过设定阈值时，阀芯自动开启泄放多余介质，避免管路、密封件或下游敏感元件因超压出现破损、泄漏等故障，区别于大通量工业泄压阀，这款结构更适配安装空间局促、泄放流量需求不大的支路防护场景。

　　从功能特性来看，这款结构的额定承压上限可达70bar，能够覆盖多数中低压流体回路的压力防护需求，入口采用标准内螺纹孔设计，能够直接与同规格外螺纹管路接头旋合连接，无需额外加装过渡转接件，减少了管路连接点的泄漏风险；出口采用立方体切口式结构，这种非圆形出口设计一方面能够在泄放时引导介质向指定方向排出，避免高压介质直接喷溅到周边设备或操作人员，另一方面立方体的平面结构也方便安装时使用扳手夹持定位，降低装配过程中阀体转动导致的螺纹咬合损伤概率。

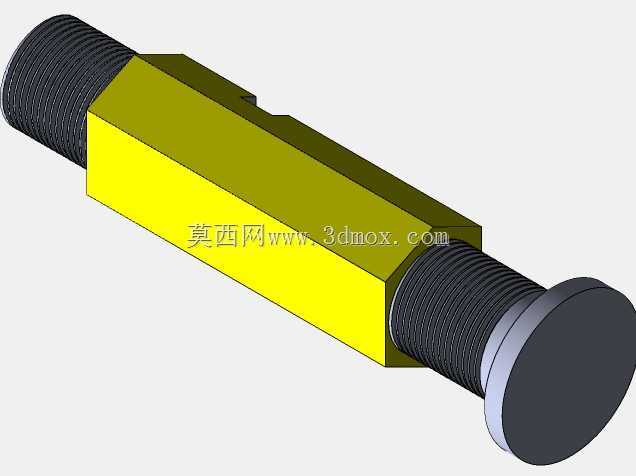

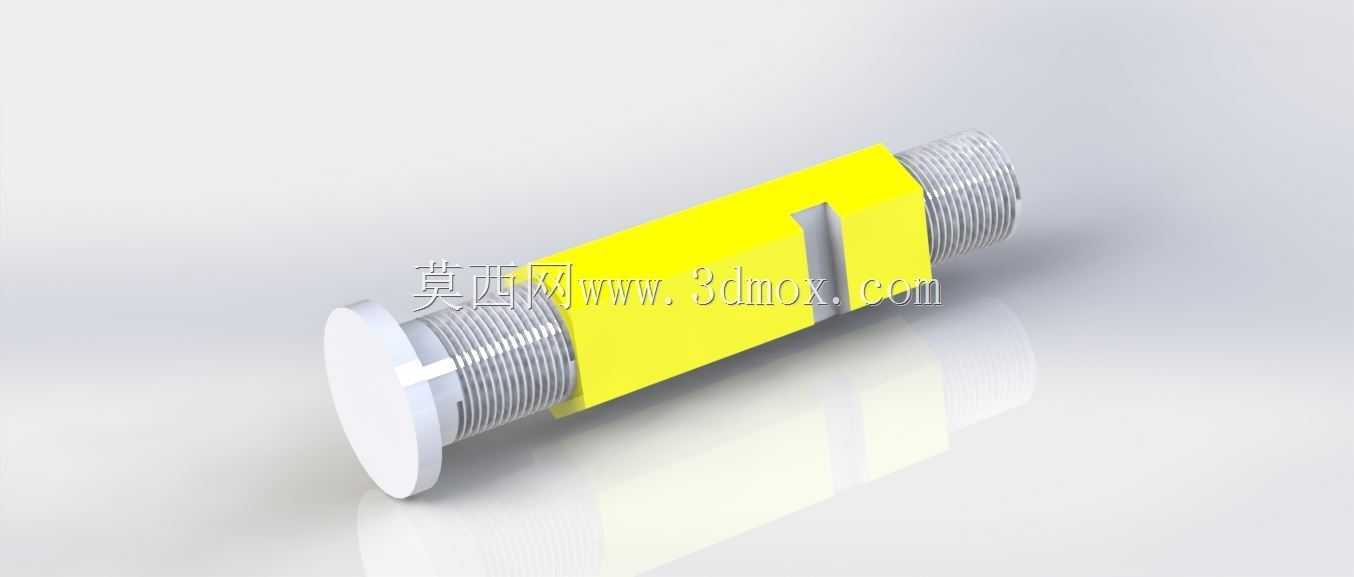

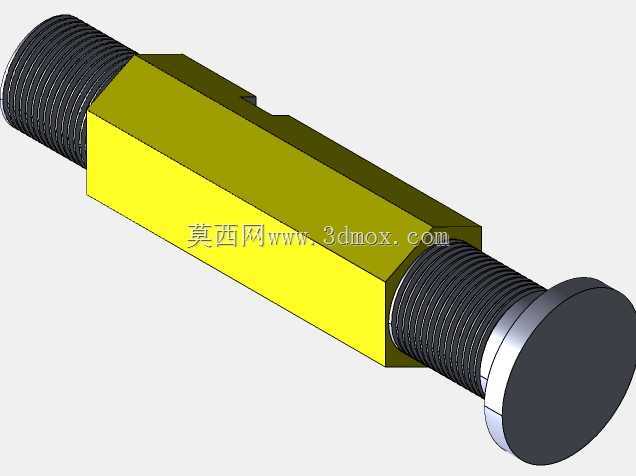

　　设计思路上，这款结构没有采用传统泄压阀复杂的弹簧腔外置结构，而是将调压、密封、泄放的核心结构集成在同一根柱状阀体内，整体外形为带外螺纹的长轴状结构，主体段做了扁平化的黄色标识层，既能够在装配时快速识别阀体的安装方向，也能在多管路密集排布的设备中快速定位泄压元件的位置，提升后期运维排查的效率。阀芯与阀体的配合面采用高精度柱面密封结构，相比锥面密封，柱面配合的加工公差更容易控制，在小尺寸阀体上能够实现更稳定的密封效果，避免正常工作压力下出现内漏问题；调压结构集成在阀体端部的白色端盖内，通过旋转端盖即可调整弹簧预紧力，从而改变泄压动作的触发压力，调整完成后可通过端部的螺纹锁紧结构固定位置，避免设备运行过程中振动导致压力设定值漂移。

　　从安装边界来看，这款泄压阀整体为细长轴类结构，两端的外螺纹段长度经过匹配设计，能够适配壁厚在2-8mm之间的管路安装板或阀块，安装时仅需要在安装面上加工对应规格的螺纹过孔，将阀体从一侧旋入后，通过出口侧的立方体平面夹持拧紧即可，不需要在阀体周边预留过大的操作空间，径向安装空间仅需要比阀体最大外径大5mm即可完成装配，轴向安装空间需要预留出端盖调节的操作距离，大概为阀体总长度的1.2倍，方便后期在不拆解周边管路的情况下完成压力值的微调。

　　在流道设计上，入口螺纹孔与阀体内腔采用平滑过渡结构，没有直角突变的流道拐点，能够减少介质流经阀体时的压力损失，同时避免介质中的杂质在拐点处沉积卡滞阀芯；泄放通道的通流面积经过匹配计算，在70bar的全开状态下能够满足支路最大泄放流量的需求，不会出现泄放速度不足导致管路压力持续升高的问题。阀体的密封件采用内嵌式安装槽设计，密封槽的尺寸公差按照中低压流体密封的标准设计，能够适配常规的O型密封圈，用户在后期维护时可以直接采购标准密封件更换，不需要定制特殊规格的密封配件，降低了运维成本。另外，阀体的外螺纹采用标准公制细牙螺纹，螺距小、自锁性能好，在振动工况下不容易出现松动，适合在有持续振动的便携设备、移动液压站上使用，不需要额外加装螺纹防松胶或者防松垫片，进一步简化了装配流程。
