大载荷多旋翼农业喷药无人飞行器设计

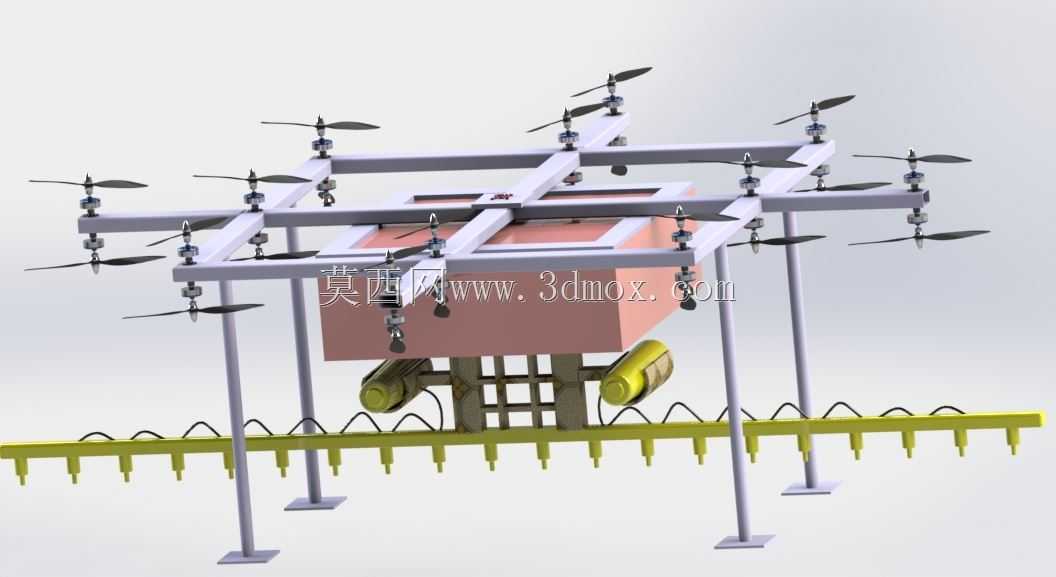

这款多旋翼植保作业飞行器的设计，核心瞄准大田块连片作物的植保施药需求，区别于常规小载重植保无人机，其机架采用井字交叉的双层碳管拼接结构，在保证机架整体抗扭刚度的前提下，预留了足够的药箱安装空间，可承载百公斤级的药液载荷，单架次作业覆盖范围远高于常规小型植保机，适配东北、新疆等大面积连片耕地的作业场景，能够减少往返加药的频次，提升连片作业的整体效率。

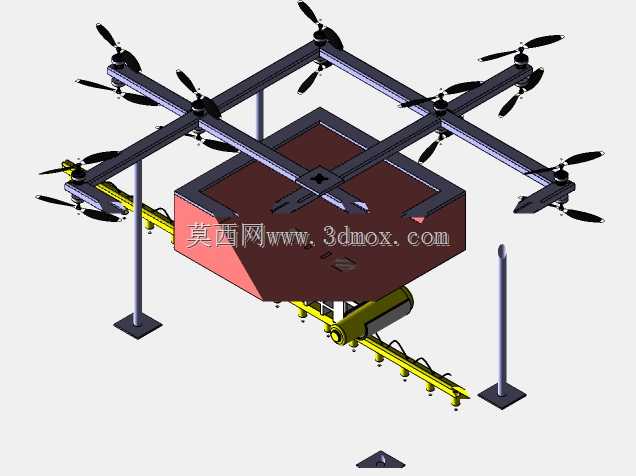

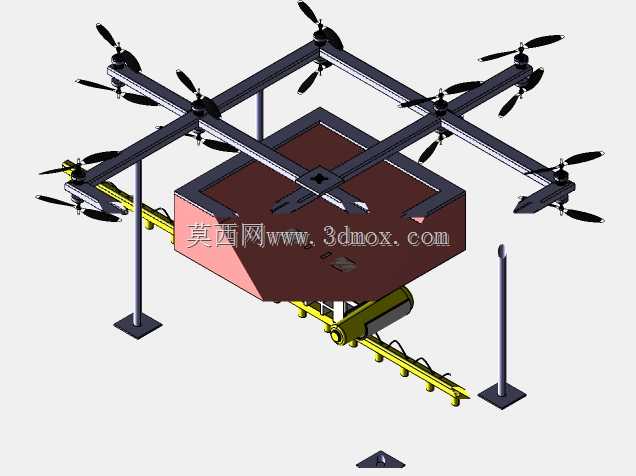

从功能布局来看，整机动力单元采用十六轴旋翼的分布式布置方案，每个机臂末端独立安装动力电机与螺旋桨，多动力冗余设计可在单套动力出现异常时维持整机姿态稳定，避免作业过程中坠机造成药害与设备损失。机腹下方的药箱采用长方体居中布置，重心与整机升力中心完全重合，可降低飞行过程中的姿态调整能耗，药箱下方横置的长喷杆通过快拆卡箍与机架垂向支腿连接，喷杆上均匀布置离心式雾化喷头，喷头间距经过适配大田作物垄距调整，作业时喷幅宽度可覆盖十余米，雾滴沉降均匀度能够满足大田作物的病虫害防治、叶面肥喷施等作业需求。

设计过程中参考了重载消防无人机的机架受力逻辑，对机臂与中心架的连接节点做了加厚嵌件补强，避免大载荷起降、飞行过程中机臂连接处出现应力断裂。垂向支腿采用高刚度碳管搭配底部防滑脚垫，起降时可缓冲地面冲击，同时支腿长度预留了足够的喷杆离地间隙，可适配不同株高的作物作业，避免作业过程中喷杆刮碰作物冠层。整机布线沿碳管内壁走线，药管通过管卡固定在机架内侧，避免飞行过程中管线晃动干扰旋翼气流，同时减少药液挥发、管线老化对作业可靠性的影响。喷杆两端设置有向上的弯折避让结构，作业时遇到田间障碍物可降低剐蹭风险，喷头的安装角度可根据作业需求微调，适配不同风速下的雾滴沉降要求，减少药液漂移造成的浪费与邻田药害。
