模块化重载万向滚珠输送承载平台结构

　　这款承载输送结构的设计初衷，是解决车间内多向流转的重型工件、包装单元的无动力移位需求，在装配线旁的物料暂存区、包装工位的周转段、仓储分拣的换向节点都能适配。区别于传统定向辊道只能沿单一方向输送的局限，该结构采用矩阵式排布的万向滚珠作为承载接触单元，每个滚珠单元可独立实现任意方向的滚动转向，放置在台面上的物件无需额外转向机构，操作人员仅需施加极小的水平推力，就能让物件在台面上完成前后、左右甚至斜向的位置调整，大幅降低重件移位的劳动强度，也避免了硬拖拽造成的工件表面划伤。

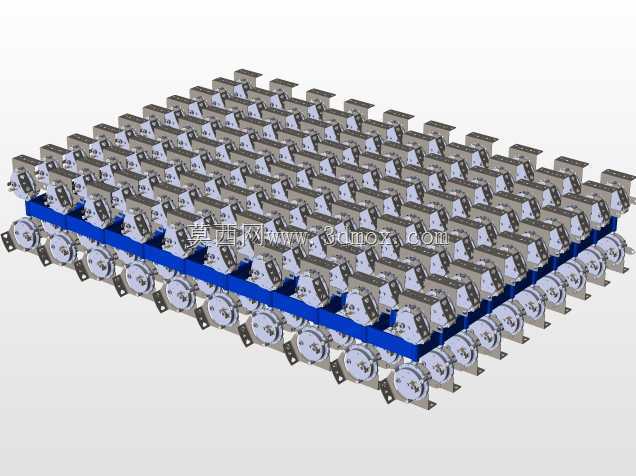

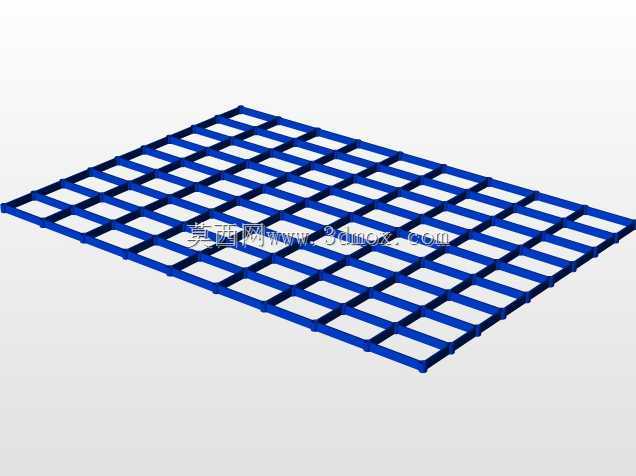

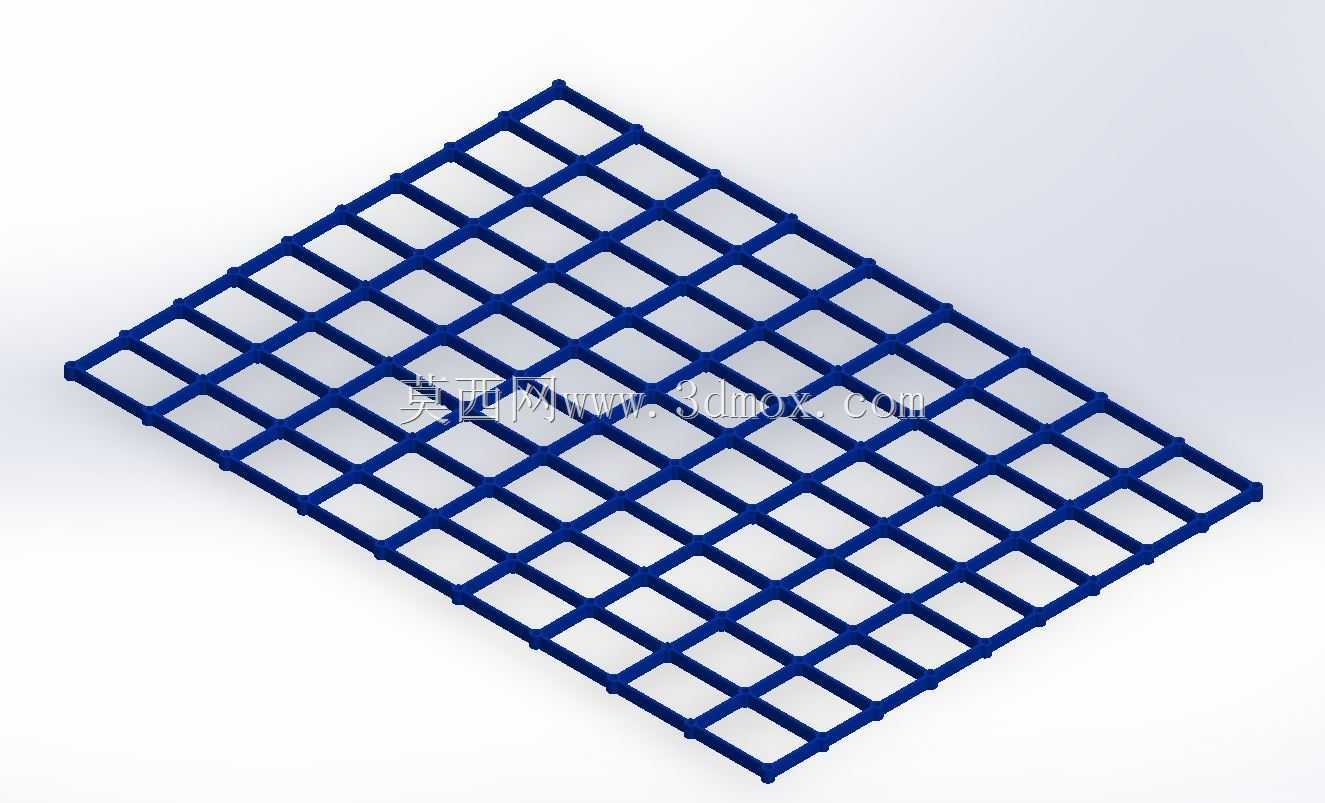

　　从结构组成来看，整体采用平行排布的纵向承载梁作为主受力框架，每根承载梁沿长度方向等距安装万向滚珠组件，滚珠的安装座通过螺栓与承载梁固定，单颗滚珠的凸出高度保持统一，确保整个台面的承载平面度误差控制在合理范围内，避免物件放置后出现卡滞、倾斜的问题。承载梁之间通过底部的横向连接型材形成整体框架，连接位置预留了标准安装孔位，既可以单组独立作为工位操作台使用，也可以多组拼接扩展成更长的输送线体，拼接时仅需对齐相邻框架的安装孔，通过紧固件连接即可，无需额外加工适配结构，现场安装调整的灵活性很高。

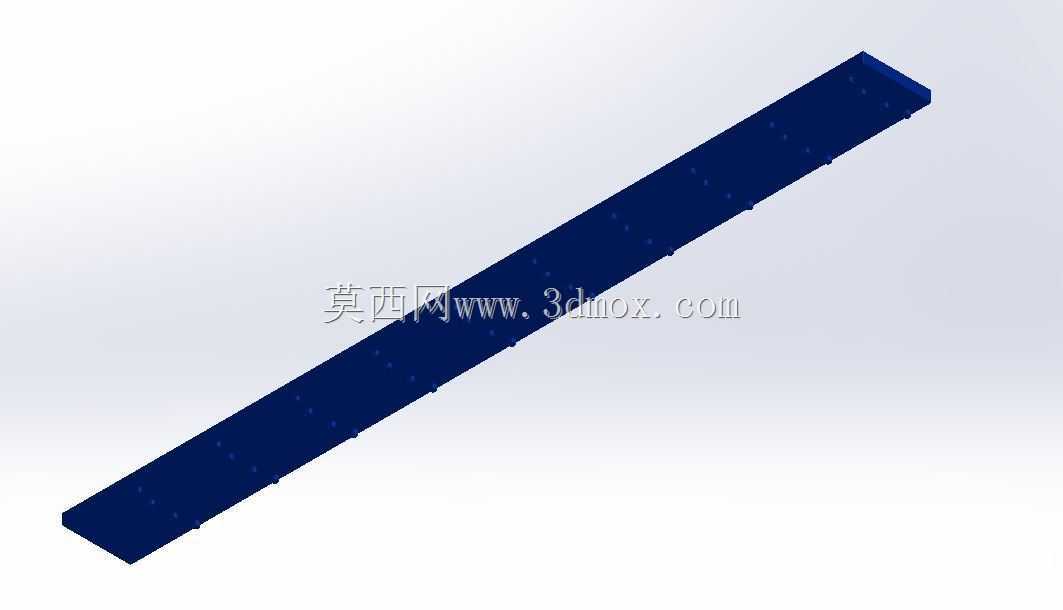

　　设计过程中重点考量了承载能力的匹配，每个万向滚珠单元的额定载荷根据常用周转工件的重量做了冗余设计，单组平台的总承载能力可以满足常规工业包装件、金属加工半成品的放置需求，滚珠采用耐磨钢材制作，表面硬度满足长期反复摩擦的使用要求，降低日常使用的磨损更换频率。承载梁选用标准型材加工，截面形状经过受力校核，在满载荷状态下的绕度变形量控制在允许范围内，不会因为长期承重出现梁体下弯导致的台面不平问题。

　　安装边界方面，单组模块的宽度适配标准工位的操作空间，长度可根据实际场地需求调整单元数量，底部预留了与机架、支脚连接的安装接口，既可以安装固定式支脚作为固定工位台，也可以安装脚轮做成可移动的周转台车，适配不同车间的布局调整需求。台面的滚珠排布密度经过优化，在保证物件放置平稳、不会出现局部凹陷卡滞的前提下，尽可能减少滚珠单元的使用数量，控制整体制造成本，同时相邻滚珠的间距保证了最小尺寸的周转件也能同时接触到至少三颗滚珠，避免物件倾斜掉落。

　　在包装工位的应用场景下，该平台可以配合包装作业完成工件的多面转向调整，操作人员无需搬动重型工件，只需轻推即可转动工件完成不同面的包装操作，覆盖包装作业时工件的全周操作需求；在仓储分拣场景中，该平台可以作为输送线的换向节点，物件从主线输送到该平台后，可直接横向推送到对应分支线，无需设置复杂的顶升转向机构，结构简单可靠，维护成本极低；在装配车间的线边暂存区，该平台可以作为工件的临时放置台，操作人员取放工件时可以轻松调整工件位置，方便对准装配工位，提升装配作业的效率。

　　结构细节上，每个万向滚珠的安装座都设置了防尘结构，避免车间内的粉尘、碎屑进入滚珠滚动副造成卡滞，承载梁的表面做了防锈处理，适应车间内可能存在的油污、潮湿环境，整体结构没有复杂的传动部件，日常维护仅需定期清理滚珠缝隙的杂物、检查固定螺栓的紧固状态即可，不需要复杂的润滑、调校作业，非常适合工业现场的长期使用。
