矿山砂石骨料长距离输送桁架结构设备

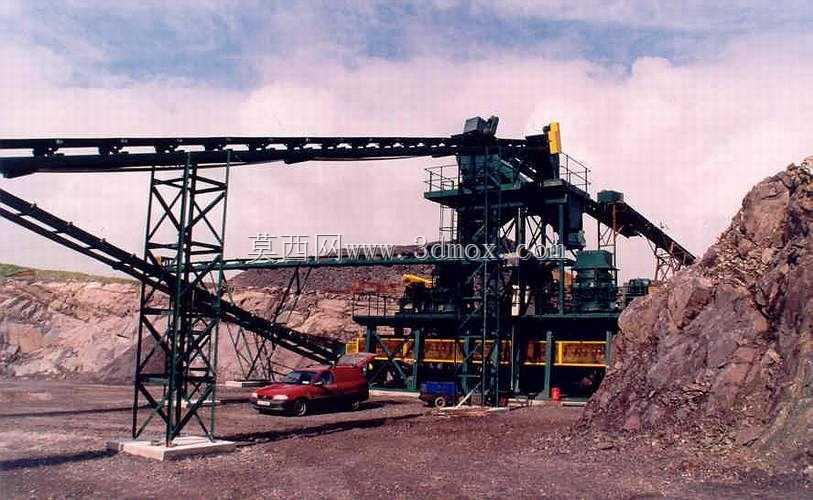

　　这套输送设备主要面向露天采石场、砂石骨料加工厂区的散料转运场景，承担破碎后不同粒径骨料在粗碎车间、中细碎筛分车间、成品料堆之间的长距离转运输送任务，替代传统自卸车短驳带来的道路扬尘、物料洒落、运输成本高的问题，适配山地、坡地等不规则厂区地形，可顺着地势起伏搭建输送路径，减少厂区土方平整的工程量。设备主体采用桁架式支撑结构，主承重架选用热轧型钢焊接成型，单段标准桁架长度按12米模数设计，支撑腿高度可根据现场地形高差在3米到18米区间调整，支腿底部采用预埋螺栓与混凝土基础固定，基础承载能力按每平米8吨的动载荷设计，可抵御露天矿区常见的6级大风载荷，避免桁架出现侧向倾覆风险。输送机架主体采用槽钢焊接的分段式结构，

　　段与段之间采用法兰螺栓连接，方便现场吊装拼接，无需在厂区进行大规模焊接作业，降低现场安装的施工难度。输送带选用分层式橡胶耐磨带，带宽根据输送产能需求配置为800mm到1200mm区间，带面运行速度控制在1.6m/s到2.5m/s，可输送粒径不超过300mm的破碎后岩石、砂石骨料，输送倾角根据物料安息角设计，普通平段倾角不超过18度，带挡边的爬坡段倾角最大可到28度，避免骨料在输送过程中出现滚落下滑的问题。驱动单元布置在桁架头部的卸料端位置，采用电机加减速机的直联驱动结构，配置逆止器防止停机时输送带倒转引发物料堆积，尾部设置螺旋张紧装置，张紧行程预留1.2米，可补偿输送带长期运行后的拉伸变形，保证带面张力稳定在合理区间。

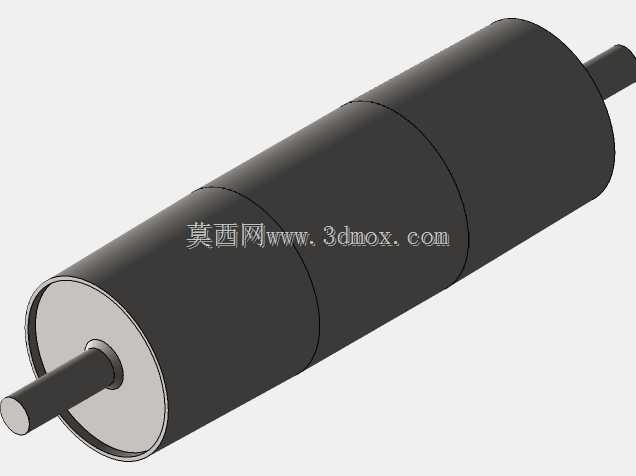

　　沿输送线路每间隔20米设置一组槽型托辊，托辊采用密封式深沟球轴承结构，具备防尘防水能力，适配露天矿区多粉尘的作业环境，下分支设置平行下托辊承托回程段输送带，减少带面运行的垂度。在输送带两侧设置高度300mm的导料挡边，在受料点位置加密缓冲托辊组，缓冲物料下落对带面的冲击，延长输送带的使用寿命。头部卸料位置设置清扫器，刮除粘附在带面的细粉料，避免粉料洒落污染回程段托辊。整套设备的设计过程中，先根据厂区的总平图确定输送线路的走向、各拐点的标高差，再逐段核算桁架的承重载荷、风载、雪载等组合工况下的结构应力，确保主型材的选型满足强度和刚度要求，桁架的最大挠度控制在跨度的1/700以内，避免运行过程中桁架出现大幅晃动影响输送带的跑偏量。

　　建模过程中对所有连接法兰、螺栓孔位做了精准对位，现场安装时可直接按编号拼接，无需二次扩孔调整。设备的安装边界需要预留出两侧各1.5米的检修通道，头部驱动位置预留3米见方的检修维护空间，方便后期更换减速机、输送带等易损件，尾部张紧位置预留2米的操作空间，方便调整张紧行程。针对露天作业的场景，驱动电机、电控元件均选用IP65防护等级的配置，可适应雨天、多粉尘的户外作业环境，沿桁架侧面铺设的电缆桥架采用镀锌材质，避免长期户外使用出现锈蚀问题。在输送线路的易跑偏位置设置跑偏开关，沿线路每隔50米设置拉绳急停开关，出现紧急情况时现场人员可随时拉停设备，保障作业安全。这套输送系统可与颚式破碎机、圆锥破碎机、振动筛等砂石加工设备无缝衔接，根据不同的生产工艺要求调整输送路径，可实现多点受料、多点卸料的功能，适配不同规格骨料的分料输送需求，相比传统的车辆转运方式，可降低60%以上的物料转运成本，同时减少厂区内的车辆通行安全隐患，降低扬尘排放，满足绿色矿山的建设要求。
