泵用不锈钢涡流抑制结构件设计

　　在工业流体输送系统的实际运行场景中，大流量高扬程离心泵、潜水泵在高吸程工况下，泵入口吸程段靠近叶轮的区域极易形成局部涡流，这类涡流不仅会造成泵组运行效率下降、扬程折损，还会引发气蚀、管路振动、异常噪音等问题，严重时甚至会导致叶轮空蚀损坏、泵轴密封件过早失效，大幅缩短设备的连续运行周期。这款不锈钢涡流抑制器，正是针对泵吸入口的涡流问题设计的专用稳流构件，核心作用就是破坏吸程段的涡流生成条件，规整流体进入叶轮前的流态，从源头降低涡流带来的各类负面影响。

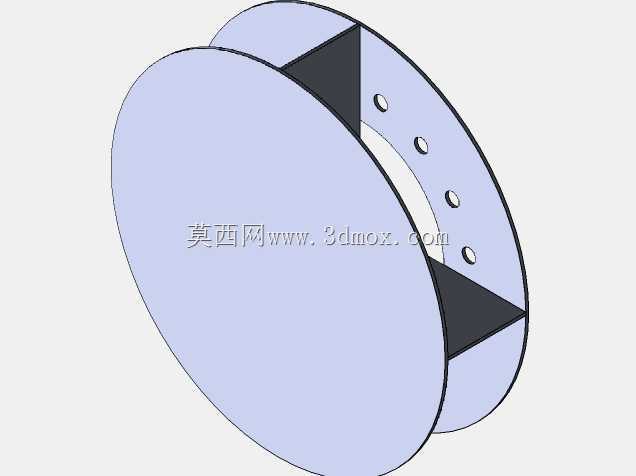

　　从结构设计逻辑来看，这款构件采用双环形法兰式主体结构，两个平行的环形端板之间通过三角形式的径向导流筋连接，环形端板的内孔尺寸与泵入口的通径保持匹配，不会额外增加流体的通流阻力；端板上均匀分布的多个安装孔，可直接与泵入口法兰、管路法兰进行对接安装，不需要对现有管路和泵体结构做额外改造，安装适配性较强。三角导流筋的设置并非随意排布，其角度、厚度以及在环向的分布间距，都是结合泵入口常见的涡流旋向、流场分布特征确定的：当流体从管路流向泵入口时，径向布置的导流筋会切割、打散已经形成的旋向涡流，将紊乱的旋流梳理为轴向的平稳层流，避免流体在进入叶轮前出现局部的流速差、压力差，从根源上抑制涡流的生成与发展。

　　材质选择上采用不锈钢作为加工基材，一方面是考虑到泵输送介质的复杂性，无论是清水、轻度腐蚀性工业废水还是其他流体介质，不锈钢材质都具备足够的耐蚀能力，不会因为长期接触输送介质出现锈蚀、剥落，污染输送介质或者堵塞流道；另一方面不锈钢的结构强度足够，能够承受泵入口段的流体压力冲击、管路振动带来的交变载荷，长期运行不会出现结构变形、导流筋移位的问题，稳流效果可以长期保持稳定。

　　从安装边界来看，这款构件的整体厚度控制在较小的尺寸范围内，安装时只需要在泵入口与吸入管路的法兰对接处加装该构件，配合法兰密封垫即可完成安装，不会额外占用过多的管路安装空间，也不需要调整原有泵组的安装基础、管路走向，对于已经投用的在役泵组改造也十分友好。在实际工程应用中，这类涡流抑制器多用于高吸程取水工况、大流量离心泵入口段、潜水泵的吸水口位置，尤其是在取水液位较低、吸程管路较长的场景下，加装该构件后可以明显改善泵的气蚀余量，降低泵组运行时的振动幅值，减少叶轮的空蚀损伤，有效提升泵组的运行稳定性与使用寿命。

　　在建模设计过程中，需要重点关注几个核心尺寸的匹配：首先是内孔通径必须与对接的泵入口、管路通径完全一致，不能出现通径缩径的问题，否则会额外增加管路阻力，反而影响泵的吸入性能；其次是安装孔的孔位分布、孔径尺寸要匹配对应压力等级的标准法兰尺寸，保证现场安装时可以直接对位穿装螺栓，不需要现场二次打孔加工；再者是导流筋的边缘要做圆角过渡处理，避免直角边缘在长期流体冲刷下出现冲蚀磨损，同时也能减少流体经过导流筋时的局部阻力损失。另外两个环形端板的平行度、导流筋与端板的连接强度也需要在设计中做充分考量，避免长期受流体冲击出现焊缝开裂、结构变形的问题，保证构件在全生命周期内的结构可靠性。

　　不同于其他复杂的稳流装置，这款涡流抑制器的结构十分简洁，没有活动部件，不需要额外的维护操作，一次安装即可长期发挥作用，对于提升泵组运行效率、降低设备维护成本有着十分实际的工程价值，在市政取水、工业循环水、给排水、农田排灌等各类涉及泵组流体输送的场景中都有明确的应用需求。
