增压泵组防护用铝制百叶通风箱体

　　这款铝制百叶箱体主要应用于户外布设的增压泵组防护场景，在民用供水、小型工业流体输送、暖通配套增压系统的室外泵组安装点位，这类罩壳是兼顾通风散热与外部防护的核心配套构件。很多户外安装的增压泵组长期暴露在自然环境中，日晒雨淋不仅会加速泵体金属构件的锈蚀，落叶、飞絮、扬尘等杂物也容易堆积在泵组散热鳍片或者传动部位，影响设备运行稳定性，甚至引发过热停机故障，而全密封的罩壳又会阻断泵组运行时的热量散发路径，导致泵腔内部温升超标，缩短密封件与轴承的使用寿命，百叶式的铝制箱体刚好平衡了这两方面的矛盾。从结构设计来看，箱体整体采用框架式承载结构，主体框架用标准铝型材拼接成型，相比传统的碳钢焊接罩壳，铝材质本身的抗大气腐蚀能力更强，

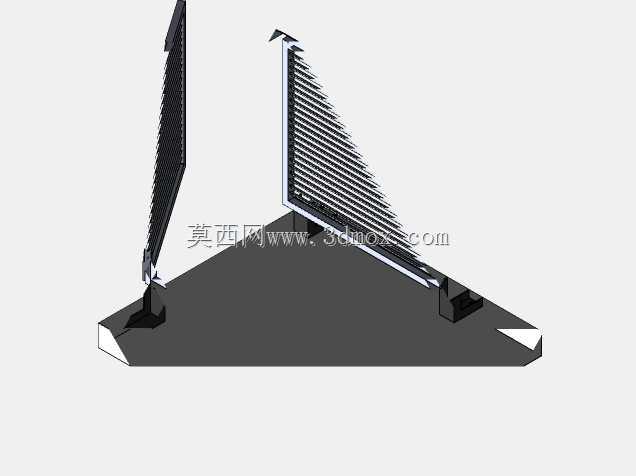

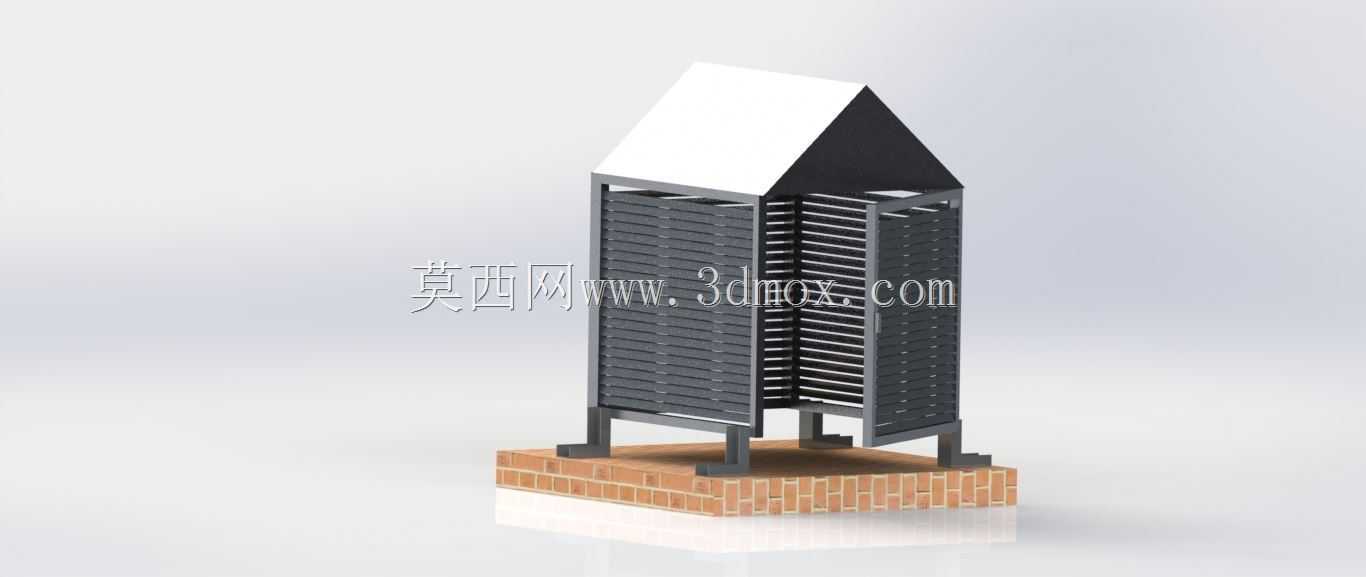

　　不需要额外做多层防腐涂装就能适应户外高湿、轻度酸碱的环境，后期维护成本更低，同时铝材的密度仅为碳钢的三分之一左右，整体罩壳重量更轻，现场安装、后期开盖检修的时候不需要额外调用吊装设备，两名运维人员就能完成移位操作。箱体的四个立面全部采用双层错位百叶结构，百叶叶片的倾斜角度经过反复校核，既保证了上下方向的通风有效通流面积满足泵组满负荷运行时的散热风量需求，又能在降雨天气时让顺着叶片滑落的雨水直接排到箱体外部，不会顺着百叶缝隙溅到内部的泵组构件上，叶片之间的间隙尺寸控制在12mm以内，既可以阻挡大部分的落叶、塑料袋、较大体积的飞虫进入箱体内部，又不会因为间隙过小造成通风阻力过大。箱体顶部采用双坡式尖顶结构，坡度设置为1:5，

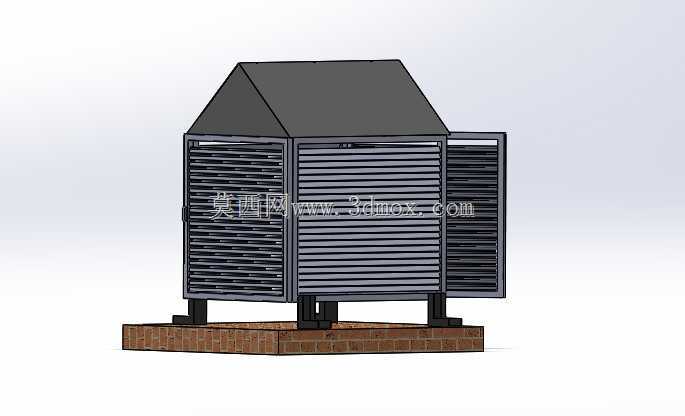

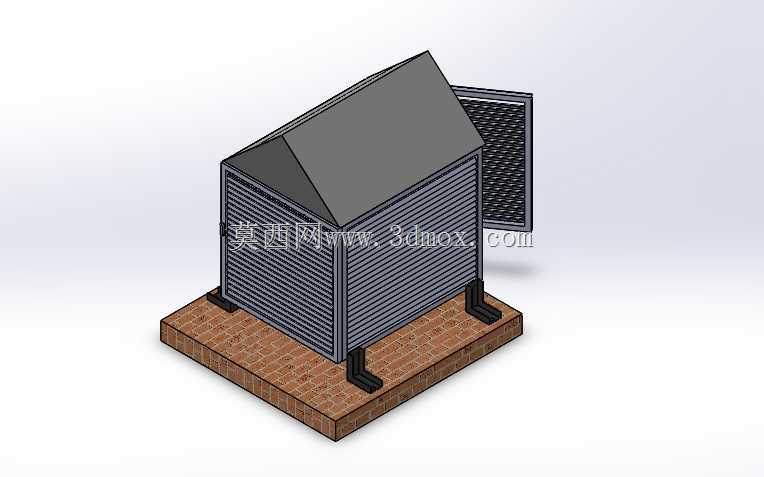

　　降雨时顶部的积水可以顺着坡面快速流向两侧排出，不会在顶部形成积水区，避免长期积水造成的顶部板材腐蚀渗漏，同时尖顶结构相比平顶结构的积雪承载能力更强，在冬季有降雪的区域使用时，积雪可以顺着坡面自然滑落，减少顶部的静载荷，避免积雪过重造成框架变形。箱体底部设置了四个带安装孔的支撑脚，支撑脚高度为150mm，刚好可以让箱体底部高出安装基础面，避免地面积水倒灌进入箱体内部，安装时只需要在预先砌筑的砖质基础上预留对应位置的膨胀螺栓点位，将支撑脚与基础固定即可，不需要做复杂的混凝土浇筑预埋，安装边界适配性很强，不管是硬化的水泥地面还是现场砌筑的砖台都能完成固定。箱体的其中一个百叶立面设置了可开启的检修门结构，检修门与框架之间采用不锈钢合页连接，

　　日常巡检时不需要完全拆除整个罩壳，只需要打开检修门就能完成泵组的压力检测、润滑油位检查、紧固件复紧等常规运维操作，检修门与框架的贴合处设置了三元乙丙密封胶条，关闭后可以阻挡扬尘从门缝进入箱体内部。在设计建模过程中，所有的铝型材拼接位置都预留了标准角码的安装槽位，百叶叶片与框架的连接采用抽芯铆钉固定，避免了焊接工艺带来的铝材变形问题，所有的外露连接紧固件都采用304不锈钢材质，防止不同金属接触产生的电化学腐蚀，整体结构的模块化程度很高，生产时可以将框架、百叶、顶盖板、支撑脚分别加工后再组装，运输时可以拆成平板件打包，大幅降低运输过程中的体积占用，到现场后再用标准紧固件完成组装，不需要专业的焊接设备就能完成安装作业。从实际使用的工况适配来看，这款百叶箱体不仅可以用于增压泵组的防护，调整内部安装支架的尺寸后，也可以用于户外小型空压机、户外仪表接线箱、小型通风设备的外部防护，百叶结构的通风效率可以满足功率在15kW以内的动设备散热需求，整体结构的抗风等级可以达到10级，能够适应大部分城郊、乡村的户外安装环境。
