外啮合齿轮式液压泵壳体结构设计

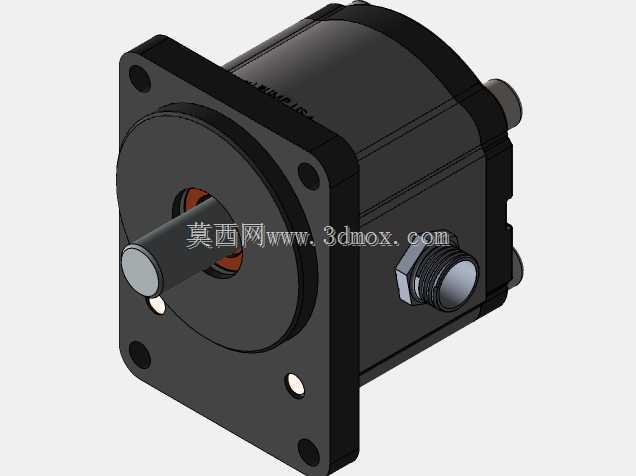

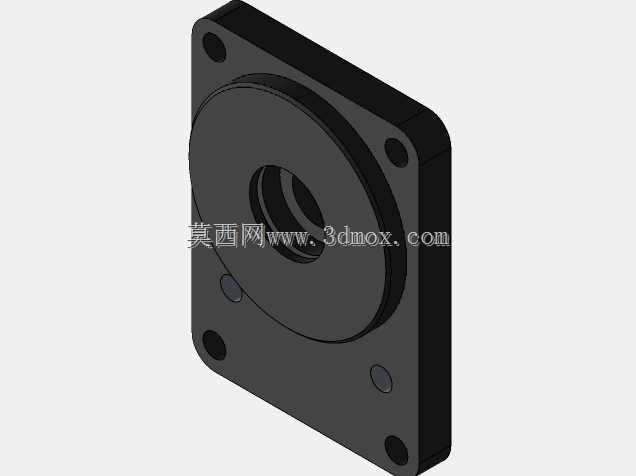

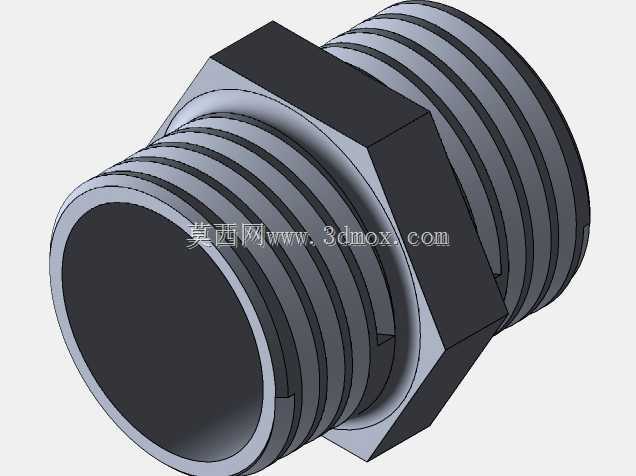

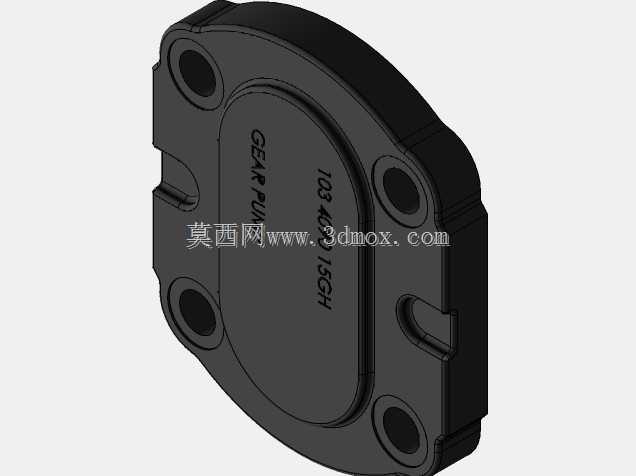

　　在行走机械、工业液压站、机床液压系统等场景中，齿轮泵作为持续提供压力油源的核心动力元件，其壳体的结构设计直接决定整泵的承压能力、容积效率与安装适配性。这款外啮合齿轮泵的壳体采用分体式方形圆角结构，主体安装端面为带定位止口的法兰面，端面上均匀分布四个安装通孔，用于和泵盖、齿轮副端盖完成刚性连接，安装孔的位置度公差控制在0.02mm以内，保证装配后齿轮副的轴向间隙均匀，避免出现偏磨导致内泄增大的问题。壳体侧面开设的通油口为进出油口结构，油口的孔径匹配齿轮副的排量设计，能够保证油液吸入过程的通流面积充足，降低吸油阻力，避免高转速工况下出现吸空、气蚀等问题，油口的端面可根据安装需求选择螺纹连接或者法兰连接形式，适配不同管路的布置要求。

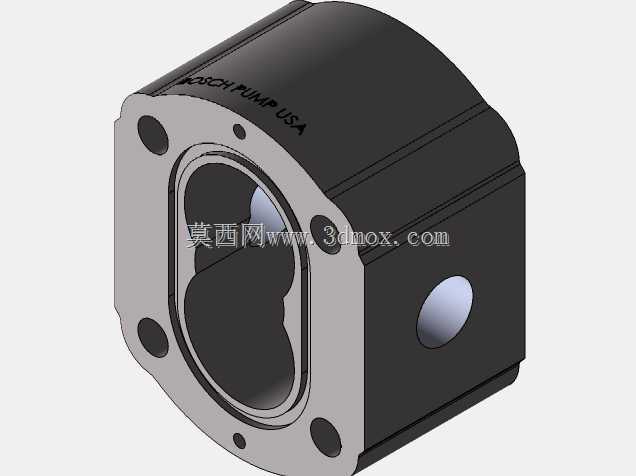

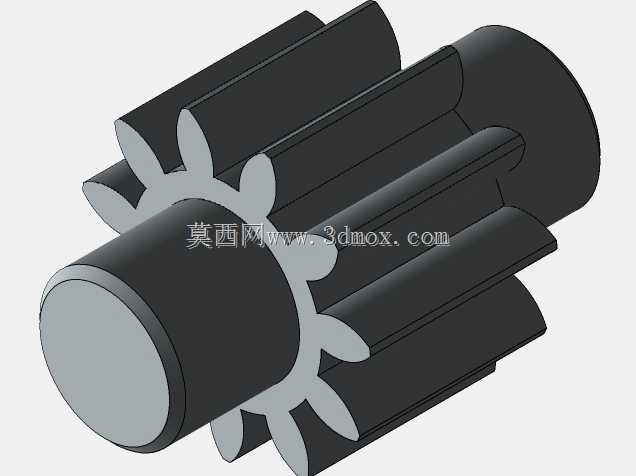

　　壳体的内腔为8字形容腔，完全匹配一对渐开线外啮合齿轮的外形轮廓，容腔的内壁粗糙度控制在Ra1.6以下，减少齿轮转动过程中油液的搅动阻力，同时容腔和齿轮齿顶圆之间的径向间隙控制在0.03-0.05mm区间，间隙过大会导致高压腔油液向低压腔内泄量升高，降低泵的容积效率，间隙过小则会出现齿顶和壳体内壁的刮擦，导致整泵运转卡滞、温升过快。壳体的壁厚经过承压校核，在额定工作压力25MPa的工况下，壳体的最大变形量不超过0.01mm，保证高压工况下结合面不会出现渗漏问题，壳体外部的圆角过渡设计能够分散应力集中点，避免长期交变压力作用下出现壳体开裂的失效问题。在实际选型匹配过程中，这款泵体的安装边界尺寸紧凑，

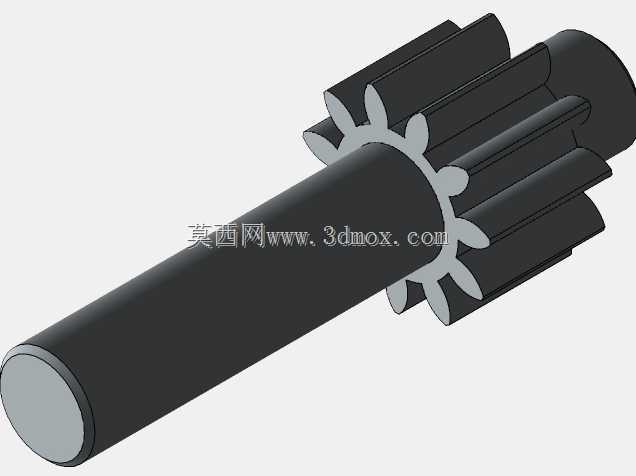

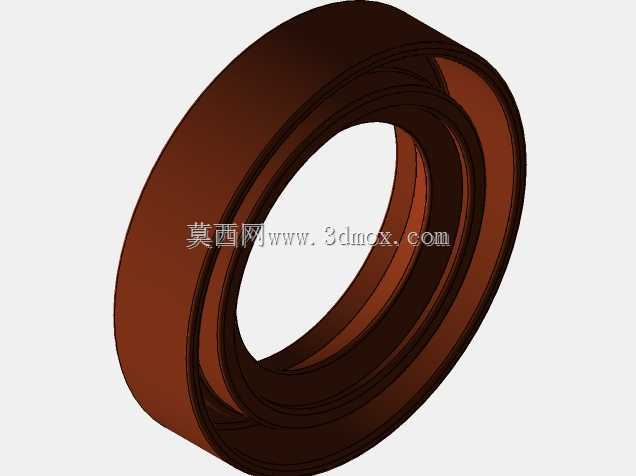

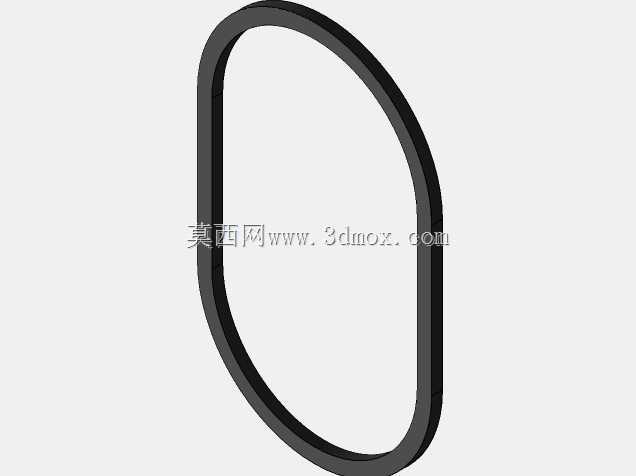

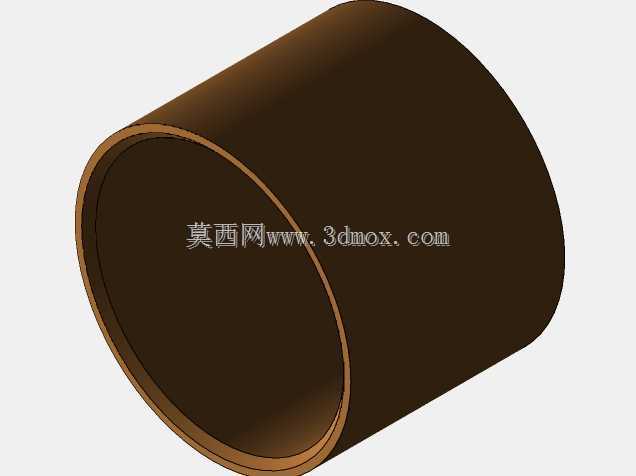

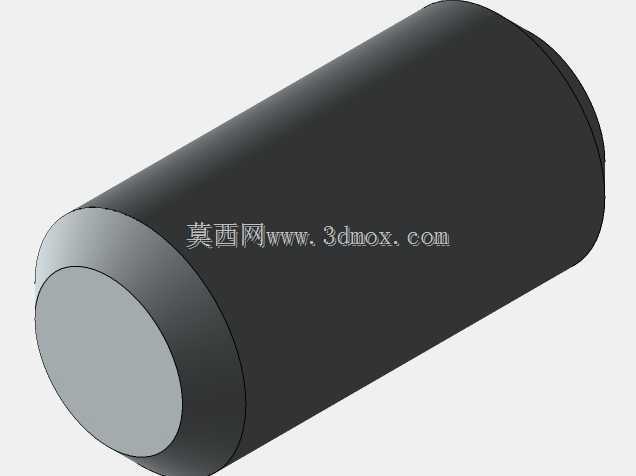

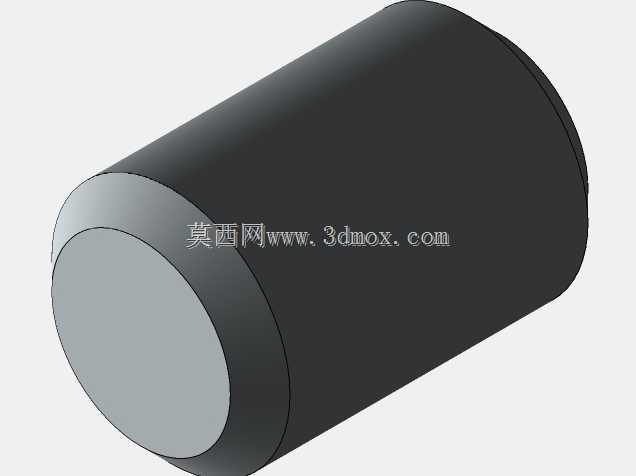

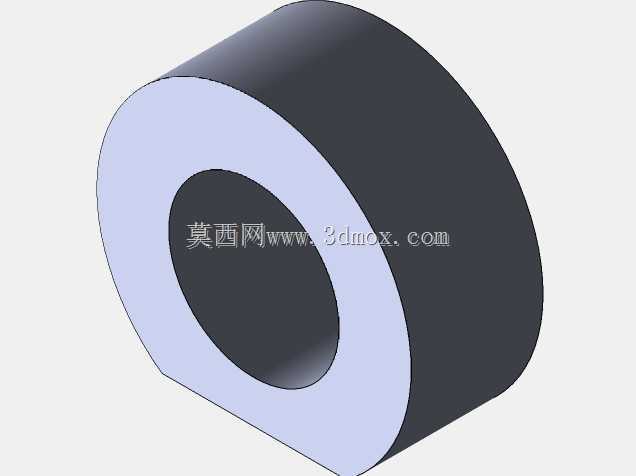

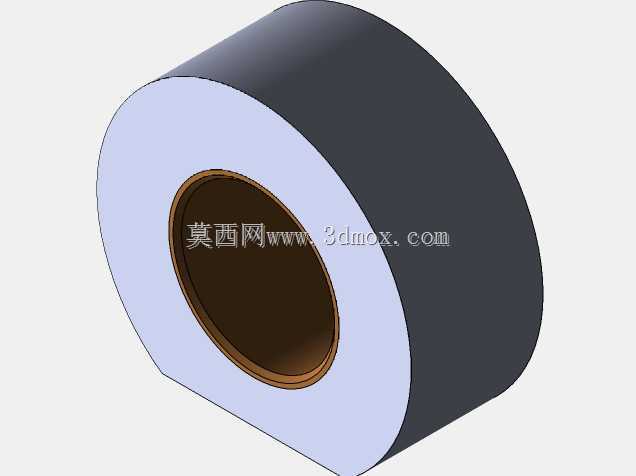

　　方形的外形结构能够在狭小的安装空间内完成布置，比如小型挖掘机的先导泵、叉车的工作泵、注塑机的辅助动力泵等场景，都可以通过匹配对应参数的齿轮副、侧板、密封件组成完整的齿轮泵单元。设计过程中需要重点关注壳体和齿轮配合的轴向尺寸链，壳体的内腔深度需要和齿轮厚度、侧板厚度、密封件压缩量匹配，保证装配后齿轮的轴向浮动间隙在合理范围，既能够让侧板在压力油作用下贴紧齿轮端面实现间隙补偿，又不会因为间隙过小导致齿轮端面和侧板的摩擦阻力过大。另外壳体上的小型定位销孔用于和泵盖完成精准定位，保证装配时齿轮轴的同轴度符合要求，避免轴承受力不均导致的寿命缩短问题。油液在壳体内的流道经过优化，高压腔的卸荷槽设计在壳体和端盖的结合面上，

　　能够及时排出齿轮啮合过程中困在齿间的高压油，避免困油现象导致的压力脉动、振动和噪声问题。这款壳体的材质通常选用高强度铝合金或者铸铁，铝合金材质重量轻、散热性好，适合对重量有要求的行走机械场景，铸铁材质强度高、抗变形能力强，适合固定工业液压站的长期连续运转工况。在三维建模过程中，需要重点保证内腔8字形轮廓和齿轮齿顶圆的同轴度，安装孔的位置尺寸需要和通用安装法兰的标准尺寸匹配，方便用户在不同设备上完成替换安装，同时壳体的拔模角度、壁厚均匀性都需要符合铸造或者压铸的工艺要求，避免生产过程中出现缩孔、气孔等铸造缺陷，影响壳体的承压能力。
