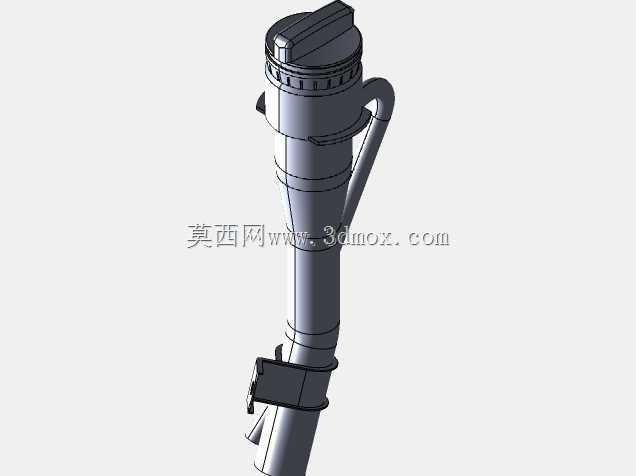

丰田车型带呼吸器缩短型燃油加注管结构

　　在商用车与硬派越野车型的燃油系统布局中，加注管的设计往往需要兼顾车架安装空间、燃油加注顺畅性、油气排放合规性以及日常使用的耐久性，本次涉及的缩短型带盖带呼吸器燃油加注管，正是针对丰田TLC200系列车型的底盘布局特性做的适配优化。从实际装车场景来看，这类加注管主要布置在车身侧围后方与车架纵梁之间的空腔内，常规长度的加注管在适配带副油箱或者后置改装附件的车型时，容易出现管路弯折干涉、安装固定点错位的问题，缩短型的管路走向设计，直接将管路总长度压缩了120mm左右，避开了后悬架上跳时的运动干涉边界，同时也给后置呼吸器的安装预留了足够的装配空间。

　　从功能特性上看，这款加注管集成了三个核心功能模块：首先是加注主体通道，管路内壁做了导流筋设计，能够在大流量加油时避免燃油反喷，同时匹配国标加油枪的口径限位，防止错加汽油的情况出现；其次是顶部的密封盖结构，盖体内部采用双层氟橡胶密封圈，能够在车辆颠簸、倾斜甚至侧翻45度的工况下保持密封，避免燃油泄漏引发安全隐患，盖体的锁止结构采用棘轮式设计，拧紧到额定扭矩后会发出咔哒反馈，避免人工装配时拧紧力矩不足或者过紧损坏密封件；第三个核心模块是集成在加注管上部的呼吸器结构，呼吸器内部带有重力式截止阀与透气膜，一方面能够平衡燃油箱内部的压力，当油箱内燃油消耗形成负压时，呼吸器能够自动进气平衡压力，避免油箱被吸瘪，另一方面当车辆大角度倾斜时，重力阀会自动关闭透气通道，防止燃油从呼吸器端口溢出，同时透气膜能够阻隔燃油分子溢出，满足燃油系统蒸发排放的相关要求。

　　从设计思路层面拆解，这款加注管的管路走向采用了多段变曲率弯曲设计，没有采用大角度直角弯折，所有弯折处的曲率半径都大于管路直径的3倍，能够有效降低加注时的燃油流动阻力，避免加油时频繁跳枪的问题。管路的固定点一共设置了三处，分别位于加注口下方100mm处、管路中段弯折位置、管路末端与油箱连接的位置，每个固定点都采用带橡胶衬套的管夹设计，橡胶衬套的硬度控制在邵氏60度左右，既能够固定管路避免行驶中出现窜动异响，又能够缓冲车架传递过来的振动，避免管路长期受振动出现疲劳开裂。安装边界方面，加注口端面距离车身侧围外板的安装间隙控制在3mm，装配后加注口盖与车身外板齐平，不会出现突出或者凹陷的情况，管路与周边线束、制动管路的最小间隙保持在15mm以上，避免行驶过程中管路之间相互摩擦出现破损，管路末端与燃油箱加注口的对接采用快插式结构，装配时只需要将管路插入油箱接口直到锁止卡扣卡入卡槽即可，不需要额外打胶或者紧固卡箍，能够提升整车装配线的作业效率，同时快插结构内部自带密封结构，能够保证长期使用的密封可靠性。

　　在材料选择上，管路主体采用多层复合结构，内层是耐燃油腐蚀的氟橡胶层，中间是增强尼龙编织层提升管路的耐压能力，外层是耐老化的丁腈橡胶层，能够抵御底盘位置的泥水、砂石冲击以及紫外线老化，呼吸器的壳体采用增强POM材料注塑成型，具备足够的强度与耐燃油腐蚀性能，能够在-40℃到120℃的环境温度范围内正常工作，不会因为温度变化出现材料脆裂或者变形失效的问题。从实际使用的工况适配来看，这款加注管能够满足越野场景下的大角度爬坡、侧倾行驶需求，呼吸器的截止阀开启角度设置为35度，当车辆侧倾超过这个角度时自动关闭，避免燃油泄漏，同时加注管的通流能力能够满足60L/min的加油流量，不会出现加油流速过慢导致的等待时间过长问题。在维修适配性方面，这款加注管的各个固定点都采用通用规格的螺栓固定，后期更换时不需要特殊工具，快插结构的拆卸只需要按下接口处的卡扣即可拔出管路，维修操作十分便捷，同时管路的外形尺寸完全适配原厂车型的安装位，不需要对车身或者车架做额外的打孔、切割修改，能够直接替换原厂配件，适配售后维修与改装场景的使用需求。
