涡旋压缩机定子绕组结构三维设计

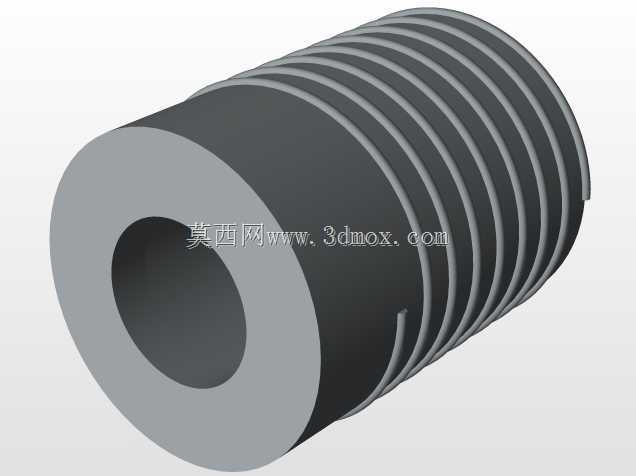

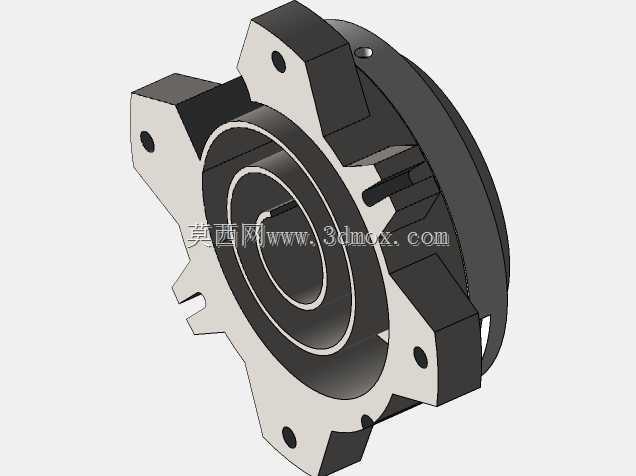

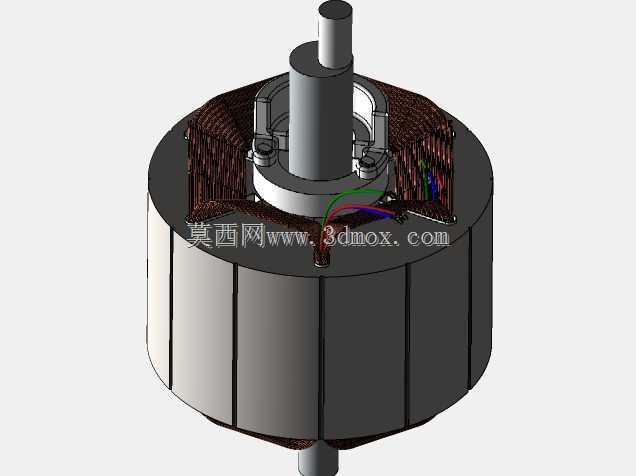

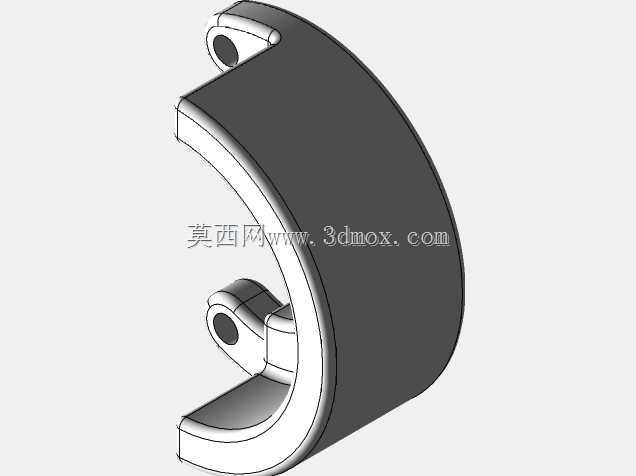

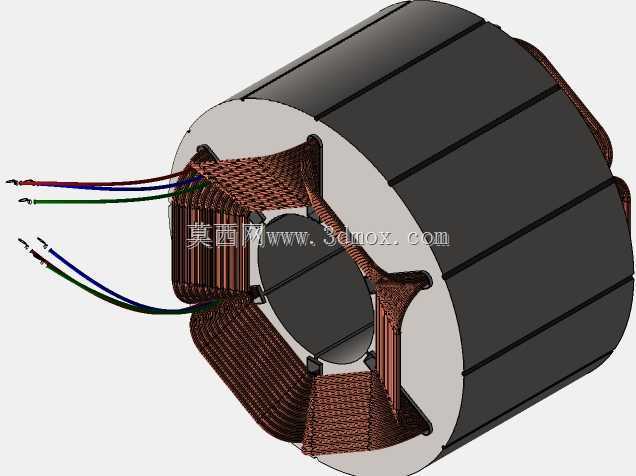

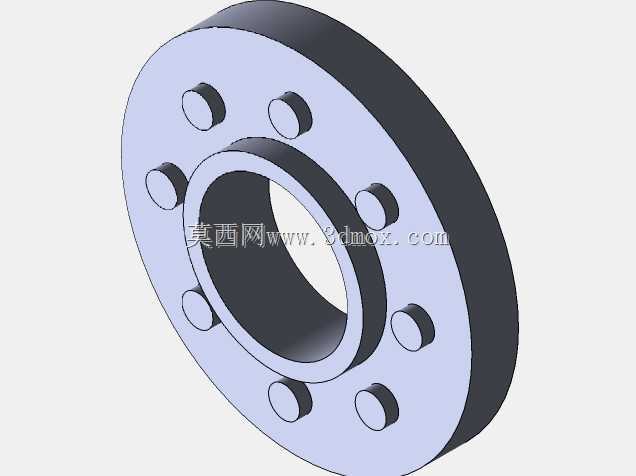

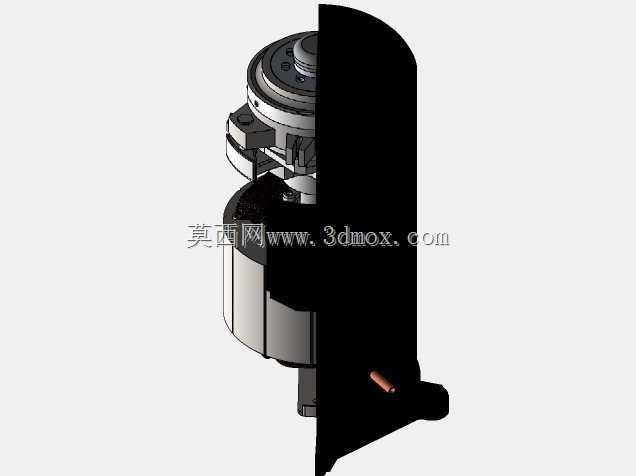

　　涡旋压缩机作为制冷、暖通空调、热泵系统中的核心压缩部件，其定子绕组的结构设计直接决定了整机的运行效率、振动噪声水平与长期可靠性，本次呈现的三维结构完整还原了定子铁芯与集中绕组的装配关系，可直接用于电磁仿真验证、结构干涉检查与生产工艺校核环节。从实际应用场景来看，这类定子结构广泛适配家用变频空调、商用多联机、新能源汽车热泵空调以及小型低温制冷设备，这类应用场景普遍要求压缩机具备宽工况运行能力，低速下输出足够扭矩，高速下铁损控制在合理区间，而定子绕组的排布方式、槽满率控制、出线端固定形式，恰恰是满足这些工况要求的核心设计点。从设计思路层面拆解，该定子采用6槽集中绕组架构，相较于分布式绕组，集中绕组的端部长度更短，铜损占比更低，

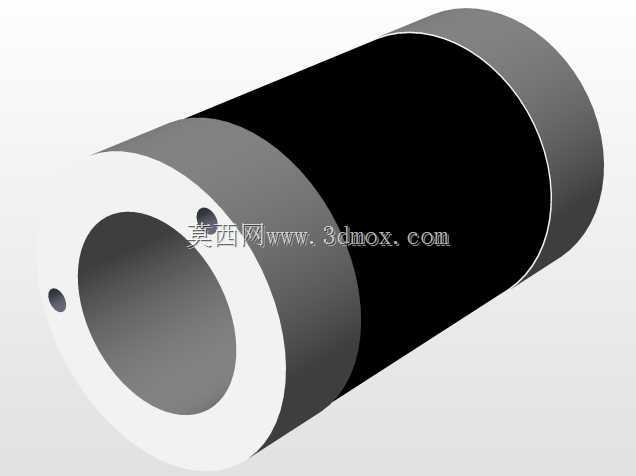

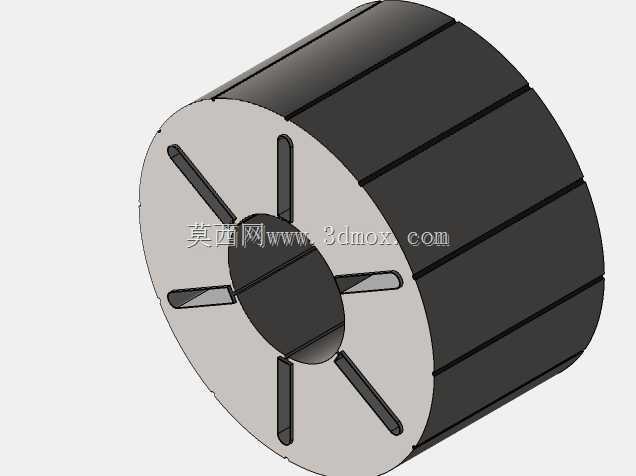

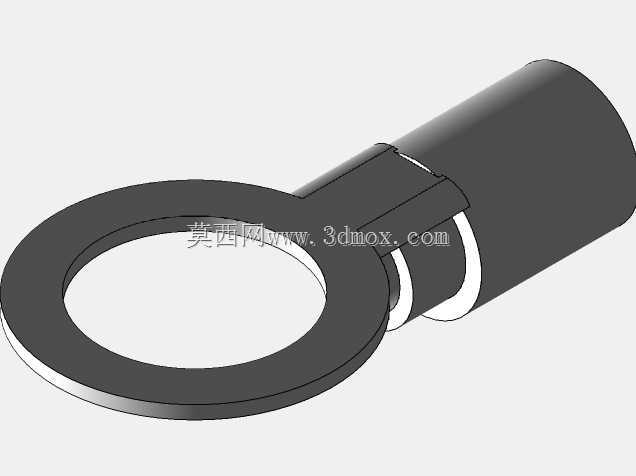

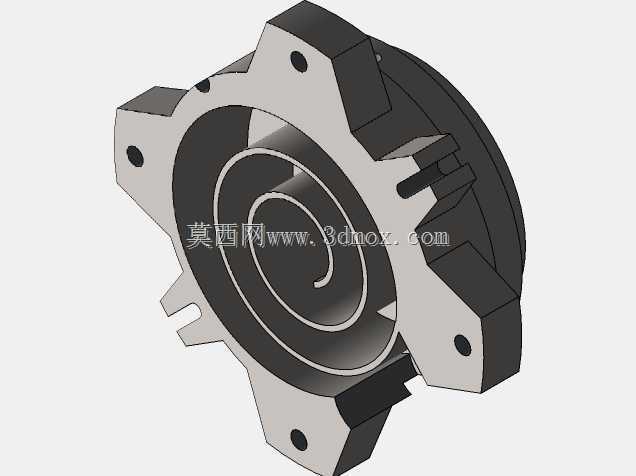

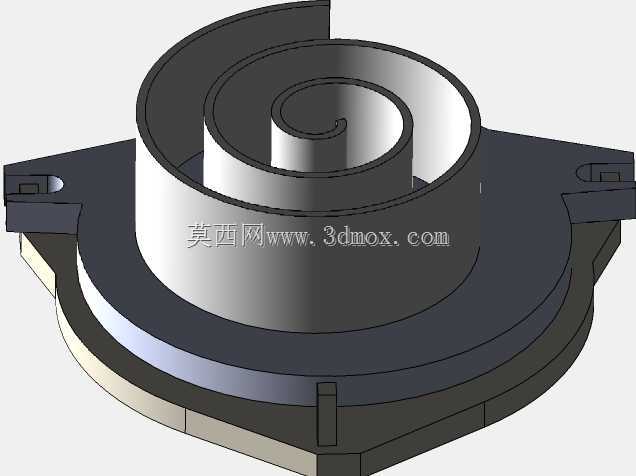

　　同时绕组的绕制工艺更简单，适合自动化产线批量嵌线作业；定子铁芯采用多片硅钢片叠压成型，每片硅钢片的冲裁尺寸一致性直接影响叠压后的铁芯损耗，建模过程中完整还原了铁芯的齿部、轭部结构，齿部的弧度设计与涡旋盘的动盘运动轨迹做了空间避让，避免压缩机运行过程中定子与运动部件发生剐蹭。绕组部分采用多股漆包线并绕的方式，每相绕组的匝数经过电磁计算匹配，确保在额定供电电压下，气隙磁场的正弦度满足要求，降低转矩脉动；出线端的多色引线对应三相绕组的不同相序，建模时预留了引线的弯折半径与走线空间，实际装配时引线会通过绝缘护套固定在定子端部，避免运行过程中引线与铁芯、绕组发生摩擦导致绝缘破损。从安装边界来看，定子铁芯的外圆为过盈配合面，

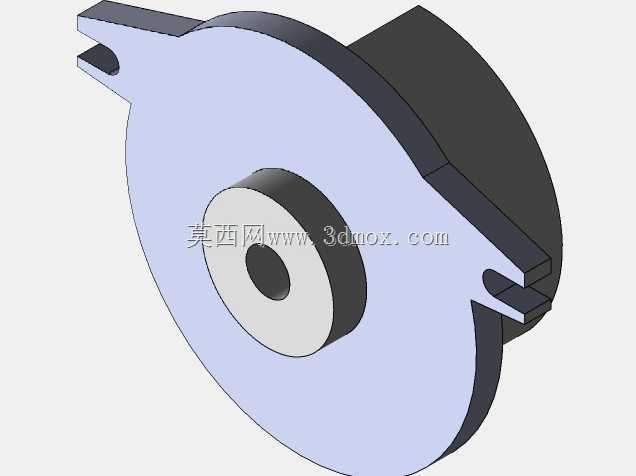

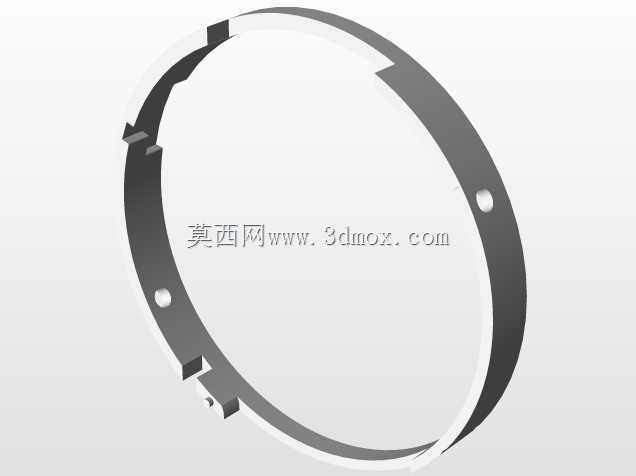

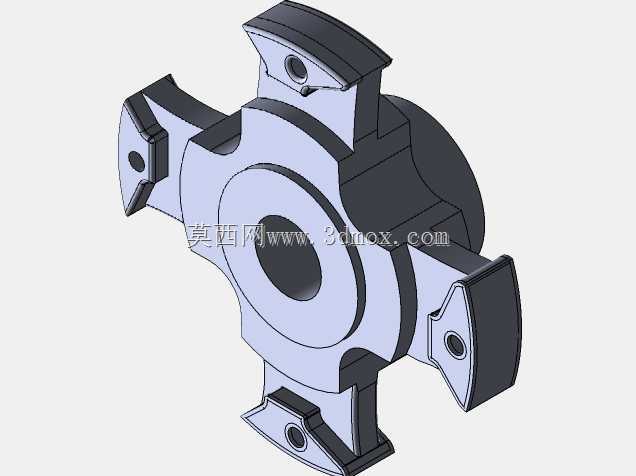

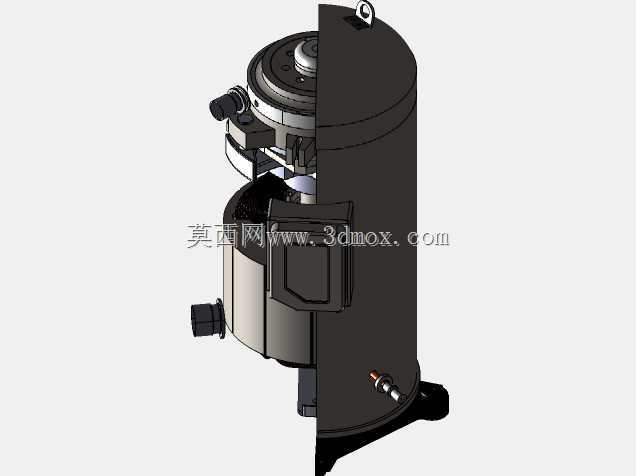

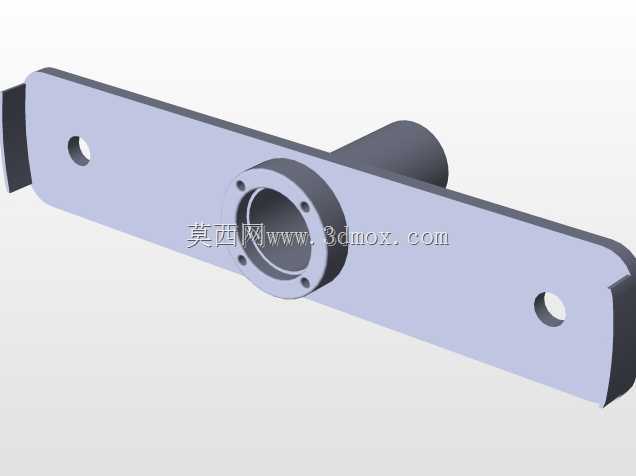

　　与压缩机壳体的装配公差控制在H7/p6区间，建模时严格按照实际配合尺寸绘制外圆轮廓，铁芯的轴向长度与壳体内部的安装台阶深度匹配，端部绕组的突出高度经过校核，不会与壳体端盖、上支架部件发生空间干涉；内圆与转子之间的气隙值控制在0.3-0.5mm区间，建模时保留了均匀的气隙空间，可直接用于后续的转子装配仿真与气隙磁场分析。在功能特性层面，该定子结构的槽绝缘设计采用B级以上绝缘材料，绕组浸漆处理后可满足120℃以上的长期运行温度要求，适配压缩机排气端的高温工作环境；铁芯的轭部厚度经过磁路计算，确保额定负载下轭部磁密不超过1.5T，避免磁饱和导致的效率下降与异常发热。实际工程应用中，这类结构的定子在装配前需要完成绕组电阻测试、耐压测试、

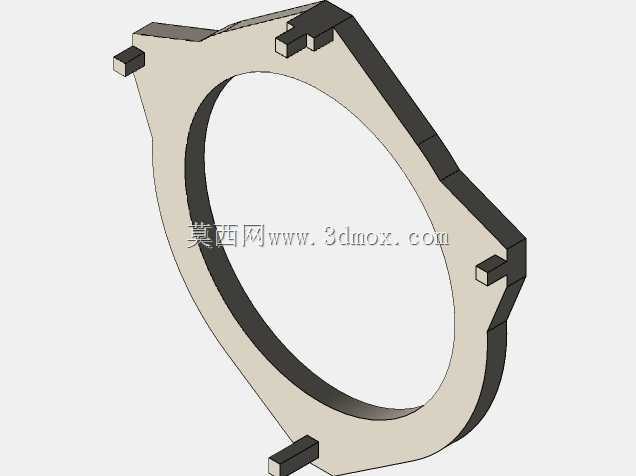

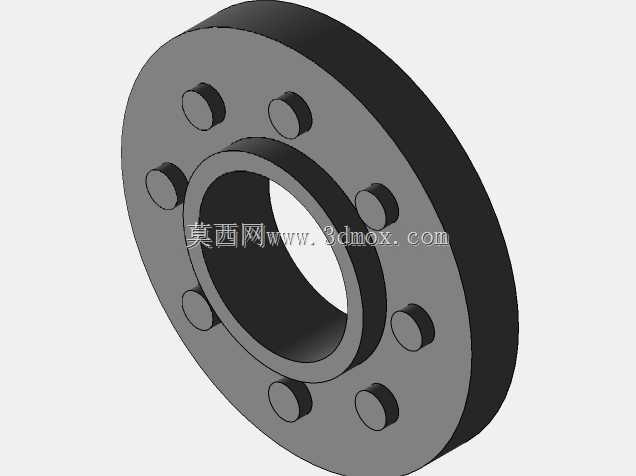

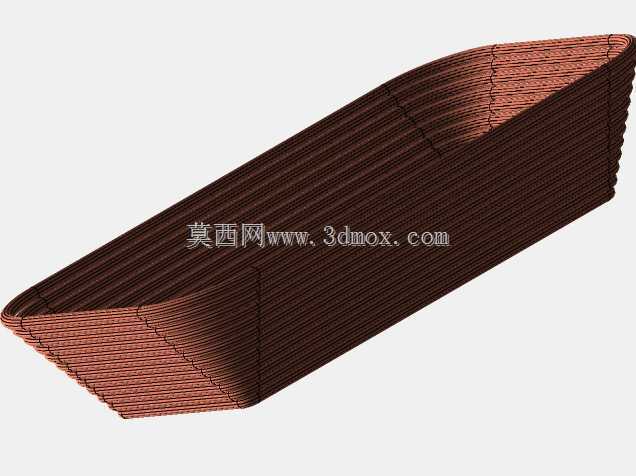

　　匝间绝缘测试，三维模型中预留的测试点位置与实际生产中的测试工装位置完全匹配，可直接用于测试工装的设计开发。不同于通用电机的定子结构，涡旋压缩机的定子需要与压缩机的泵体结构做深度耦合设计，定子的轴向定位不仅依靠外圆过盈，还会通过端部的定位销与泵体支架连接，建模时还原了定子端面的定位孔位置，确保装配后定子与泵体的同轴度满足要求，避免因为同轴度偏差导致的转子偏心、动涡旋盘磨损等问题。绕组的端部绑扎位置也在模型中做了体现，实际生产中会用绝缘绑扎带将端部绕组固定成整体，提升绕组的抗振动能力，适配压缩机高频运行时的振动工况，避免绕组松散导致的绝缘失效。
