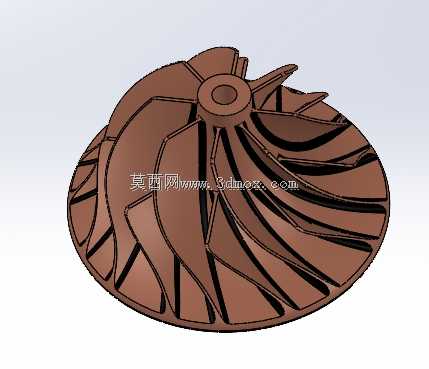

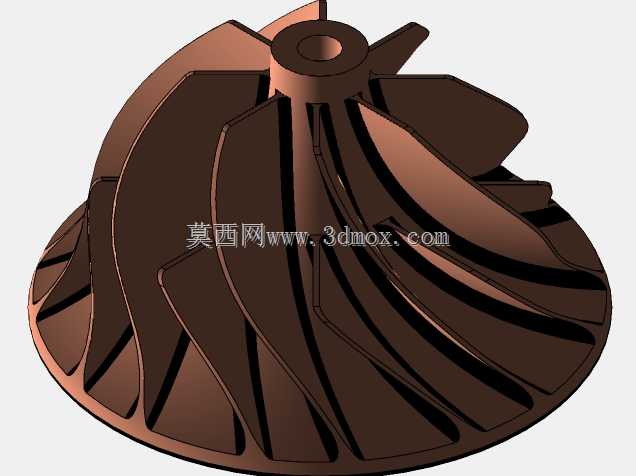

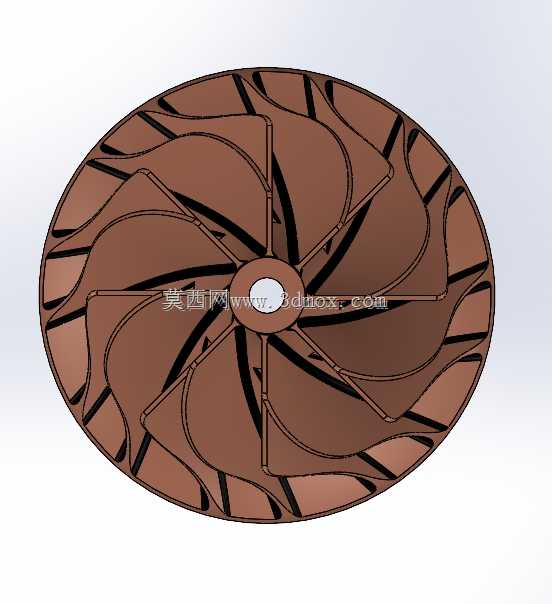

在各类透平式流体压缩设备中,叶轮作为核心做功部件,其结构设计直接决定整机的压比、效率与运行稳定性,本次呈现的离心式叶轮结构,主要适配小流量高转速的离心压缩机工况,常见于小型工业气源增压、车用涡轮增压器压气机端、微型燃气轮机压缩段等场景,承担着将输入轴功转化为气体压力能与动能的核心作用。该叶轮采用8片主叶片搭配分离器小叶片的组合结构,这种设计并非随意排布,而是针对无叶扩压器前的气流组织做的针对性优化:常规等数量主叶片结构在高转速工况下,叶片入口处容易形成较大的气流冲角,诱发叶道内的气流分离,而在相邻主叶片的流道中段加入短尺寸的分离器叶片,可有效分割流道内的大尺度涡流,降低叶道出口处的气流滑移系数,提升单级叶轮的做功能力,

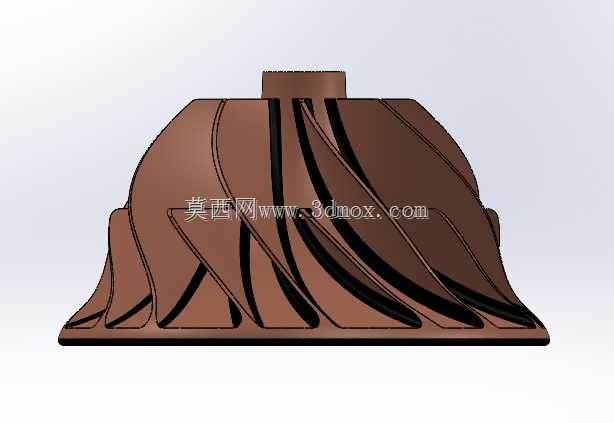

同时还能避免主叶片数量过多带来的入口阻塞问题,兼顾了进气通流能力与流道内的气流导向效果。从结构外形来看,该叶轮为典型的半开式径向叶轮结构,轮盘侧为连续的锥形曲面,从中心轮毂处向外缘平滑过渡,叶片型线采用后弯式空间扭曲设计,叶片入口段沿轴向延伸一定长度,适配轴向进气的气流方向,减少进气损失,流道从入口到出口呈渐扩形态,符合气体在离心压缩过程中比容逐渐增大的通流需求。中心轮毂处设置有同轴安装孔,用于与驱动轴进行配合定位,安装孔的尺寸公差需满足高速旋转下的同轴度要求,通常会与轴采用过盈配合或者键连接的方式传递扭矩,安装时需保证叶轮端面与轴肩的贴合度,避免高速运转下出现不平衡振动。叶轮的外缘直径与轮毂直径的比值,是决定单级压比的关键参数,
该结构的轮径比适配中等压比的单级压缩需求,安装时需注意叶轮出口与扩压器入口的径向间隙,间隙过大会导致气流泄漏量增加,降低整机效率,间隙过小则容易在运行过程中出现动静碰磨,引发设备故障。在实际设计过程中,这类叶轮的叶片型线需要经过气动计算反复迭代,既要保证每个流道内的气流速度分布均匀,避免局部超音速区诱发的激波损失,还要兼顾结构强度要求,因为高转速下叶片承受的离心应力与气动载荷叠加,叶片根部的应力集中区域需要做圆角过渡处理,图中结构的叶片与轮盘连接处均做了平滑圆弧过渡,可有效降低应力集中系数,提升叶轮的疲劳寿命。另外,分离器叶片的起始位置与长度也经过匹配设计,其前缘位置避开了主叶片入口的气流加速区,不会对进气通流造成额外阻塞,
尾缘则与主叶片尾缘保持齐平,保证出口气流的均匀性,减少后续扩压器内的流动损失。在实际应用场景中,这类叶轮的工作转速通常可达每分钟数万转,因此对动平衡精度要求极高,建模过程中需要严格保证每个叶片的型线一致性,以及整个叶轮的轴对称性,避免出现质量偏心导致的振动问题。从安装边界来看,叶轮的轴向定位尺寸由中心安装孔的台阶高度与轴肩尺寸共同决定,装配时需控制轴向压紧力,避免过大的压紧力导致轮毂处产生附加应力,同时要保证叶轮背面与密封件的配合间隙符合设计要求,防止压缩后的高压气体从叶轮背侧泄漏回进气腔。不同于闭式叶轮带轮盖的结构,这种半开式叶轮结构更适合高转速工况,不存在轮盖在高速下的强度不足问题,同时加工难度相对更低,可通过五轴铣削直接加工成型,也适用于精密铸造后再做型面精加工的工艺路线,在小批量定制化的压缩设备中应用十分广泛。在流道设计上,相邻主叶片与分离器叶片之间形成的分流道,其通流截面的变化率经过严格控制,避免气流在流道内出现突然的加速或者减速,保证气流沿叶片型线平稳流动,将流动损失控制在较低水平。
