带活塞联动演示的单曲柄曲轴传动结构

　　这套带活塞联动的曲轴结构，是往复式动力机械里最核心的运动转换单元，日常在小型通用汽油机、微型空气压缩机、便携柱塞泵这类设备上都能见到同原理的结构落地，核心作用就是把活塞的直线往复运动和曲轴的旋转运动做双向转换——动力输出端接曲轴时，可带动活塞做往复压缩做功，动力输入端接活塞往复推力时，可驱动曲轴输出旋转扭矩。

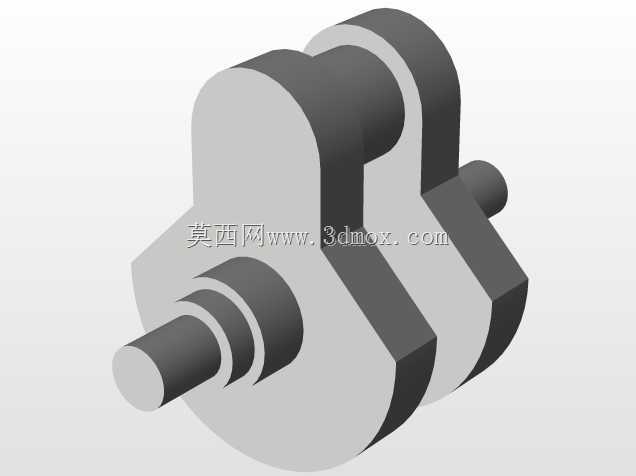

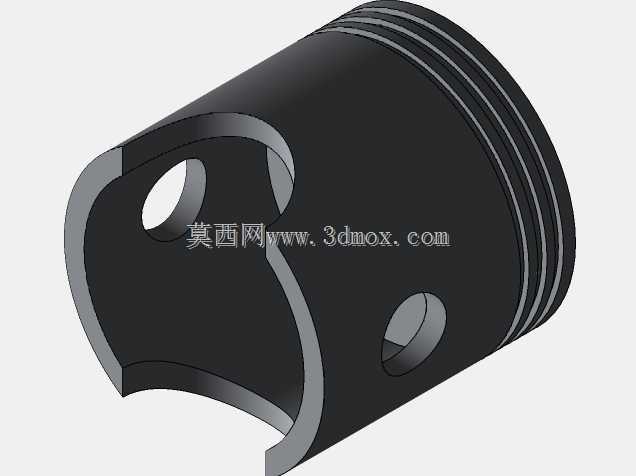

　　从结构设计逻辑来看，整套结构没有冗余的装饰性特征，所有几何特征都服务于运动可靠性与装配便利性。活塞部分采用带多道环槽的圆柱结构，环槽预留了活塞环的安装空间，实际生产中可根据工况选配气环、油环，保证活塞在气缸套内运动时的密封性能，避免做功过程中出现压力泄漏；活塞内部的销孔做了同轴度公差约束，与活塞销采用间隙配合，保证连杆摆动过程中不会出现卡滞。连杆部分采用小头孔套活塞销、大头孔抱曲轴曲柄销的结构，大小头孔的中心距是决定活塞行程的核心参数，设计时需要严格控制两孔的平行度公差，避免运动过程中出现偏磨，导致活塞拉缸或者连杆轴瓦异常磨损。曲轴部分采用单拐偏心结构，主轴颈与曲柄销的偏心距直接决定活塞的往复行程，主轴颈两端预留了轴承安装位，可适配深沟球轴承或者滑动轴瓦，根据设备的转速、负载工况选择对应的支撑形式；曲轴端部的结构做了平位或者键槽设计，方便外接飞轮、带轮或者动力输入输出部件，保证扭矩传递过程中不会出现打滑。

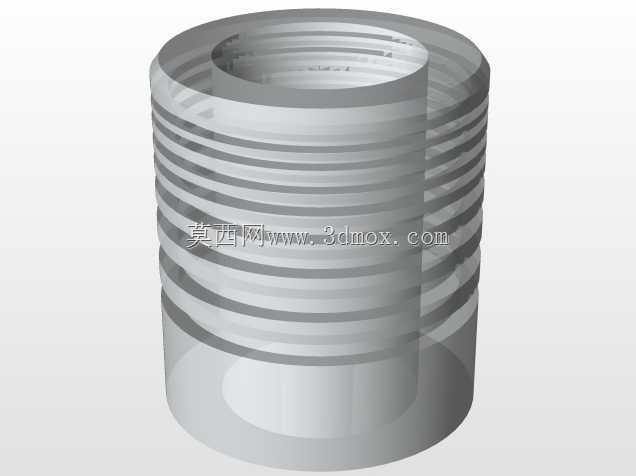

　　从安装边界来看，整套结构的径向最大尺寸由曲轴的回转直径决定，也就是两倍偏心距加上曲柄销直径、主轴颈的结构尺寸，轴向尺寸需要覆盖活塞的全行程长度、曲轴的支撑跨距、连杆的摆动空间，设计配套的气缸体、曲轴箱时，需要预留足够的运动避让空间，尤其是连杆摆动到最大角度时，不能和曲轴箱内壁、气缸套下沿出现干涉。实际装配时，需要先将活塞销穿入活塞与连杆小头，装好活塞销的挡圈避免销子窜出，再将连杆大头套入曲轴的曲柄销，装好轴瓦或者滚针轴承后锁紧连杆盖，之后整体装入气缸套与曲轴箱，最后在曲轴两端装好支撑轴承与端盖，保证曲轴的回转间隙在合理范围内，既不能过紧导致转动卡滞，也不能过松导致运转抖动。

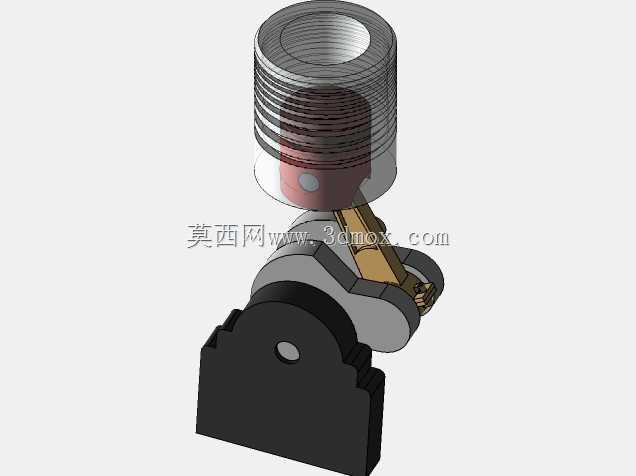

　　这套结构做了运动联动的演示设计，能直观看到活塞从上止点到下止点的全行程过程中，连杆的摆动角度变化、曲轴的回转相位对应关系，对于理解往复式动力机械的运动原理很有帮助，在做小型动力设备的方案设计时，可直接参考这套结构的尺寸比例，根据目标排量、输出转速调整偏心距、缸径、连杆长度的参数，缩短前期方案验证的周期。需要注意的是，实际工程应用中，这类曲轴结构需要做动平衡校正，尤其是高转速工况下，曲柄部分的配重需要根据活塞、连杆的往复质量做匹配，避免运转过程中产生过大的振动，影响设备的使用寿命与运行稳定性；活塞与气缸套的配合间隙也需要根据材质的热膨胀系数做调整，比如铝合金活塞配铸铁缸套时，冷态间隙需要预留热膨胀的余量，避免热机状态下出现胀缸故障。
