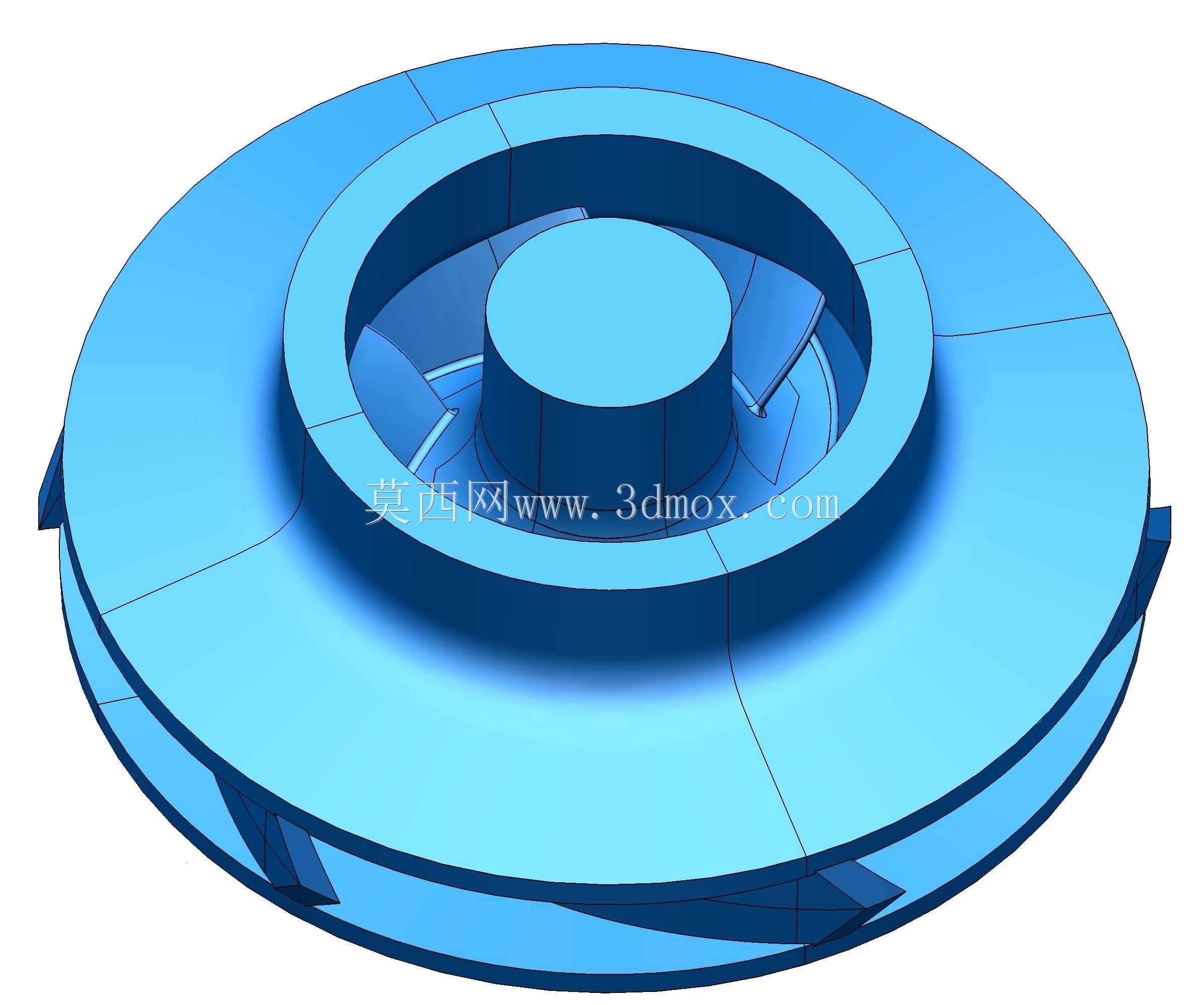

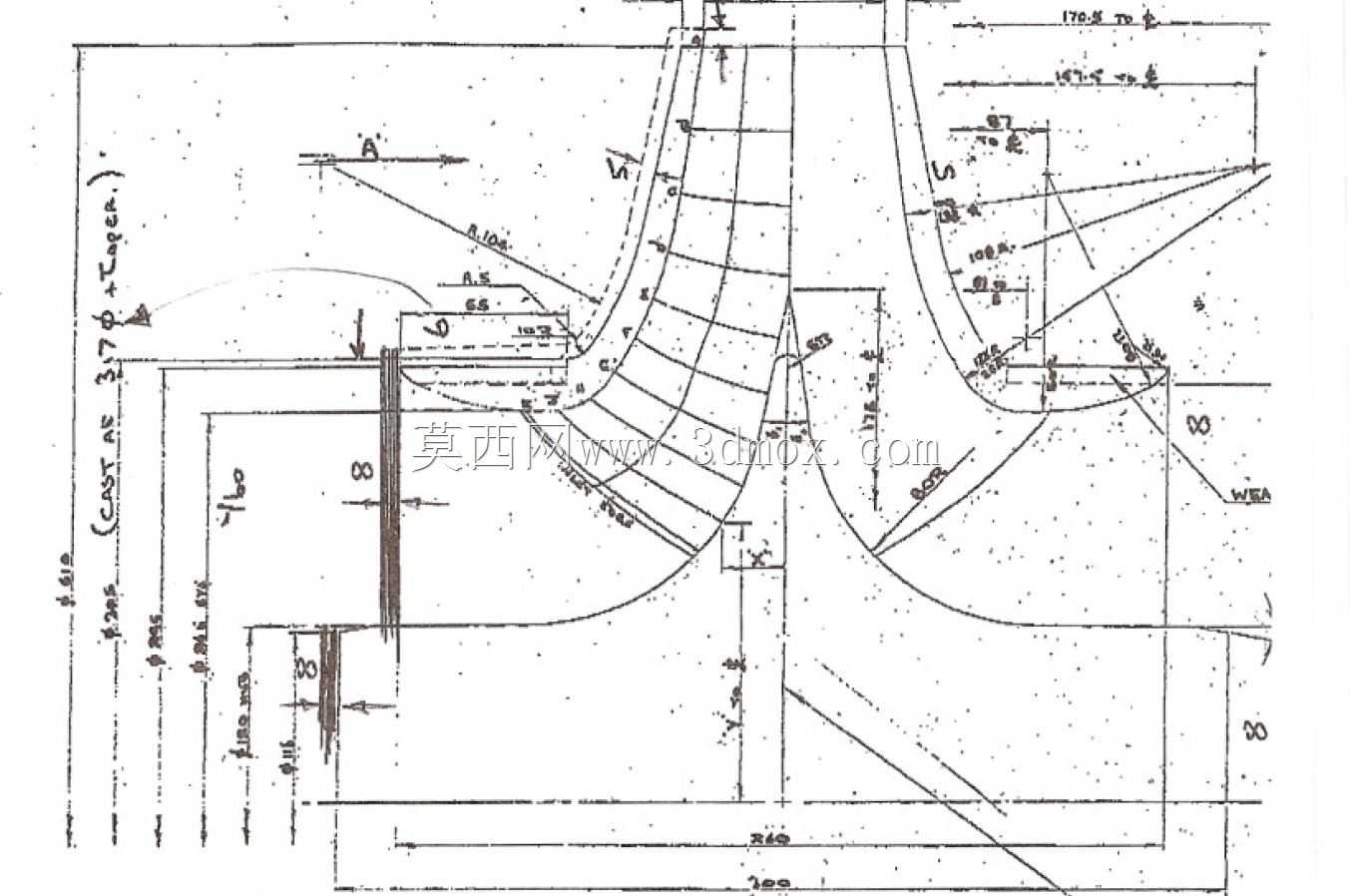

铸造工艺用双吸叶轮结构三维数模

　　双吸叶轮作为离心泵核心过流部件，在大流量给排水、工业循环水输送、水利调水、市政供水等场景中承担着能量转换的核心作用，其结构合理性直接决定泵组的运行效率、汽蚀余量与运行稳定性。本次呈现的铸造用双吸叶轮结构，是面向砂型铸造工艺落地的可制造性设计，区别于纯流体仿真用的理论模型，整个结构在流道曲面基础上充分考虑了铸造拔模斜度、壁厚均匀性、分型面设置、加工余量预留等工艺要素，能够直接用于铸造模具的制作与生产工艺排布。

　　从实际应用场景来看，这类双吸叶轮普遍适配中开式双吸离心泵，相比单吸叶轮，其双侧进水的结构能够平衡轴向力，降低叶轮运行过程中对轴承组件的轴向载荷，同时大流量工况下的进水效率更高，不易在入口处形成涡流区，适合大流量、中等扬程的输水工况，在城镇水厂取水送水、电厂循环冷却水系统、大型建筑消防供水、农田大面积排灌、工业生产流程水输送等场景中应用广泛。这类叶轮长期接触水体介质，材质多选用铸钢或者耐磨铸铁，部分含杂质的输水场景还会在流道表面做耐磨涂层处理，因此模型在壁厚设计上充分考虑了介质冲刷带来的磨损余量，叶片与前后盖板连接位置做了圆弧过渡，既避免铸造应力集中，也减少介质流动过程中的局部阻力损失。

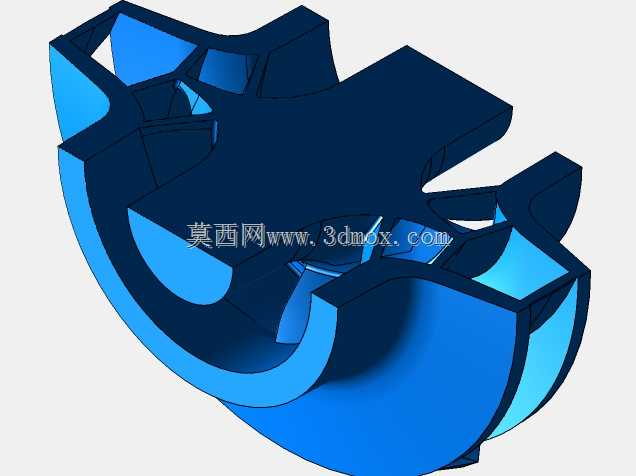

　　从设计思路上看，该叶轮采用中心分型的结构设计，将整个叶轮沿中心线拆分为对称的两部分，这种拆分方式完全匹配砂型铸造的分模逻辑，不需要额外设计复杂的活块结构就能完成造型，大幅降低模具制作成本与造型操作难度。拆分后的结构在合模位置设置了定位止口，能够保证合模后前后盖板的同轴度，避免错箱导致的叶轮动平衡超标问题。叶轮中心的轮毂部位做了加厚处理，预留了足够的机加工余量，用于后续与泵轴配合的内孔加工、键槽铣削以及端面的精加工，保证装配后叶轮的径向跳动与端面跳动符合泵类设备的装配精度要求。叶片采用扭曲型空间曲面设计，曲面曲率完全按照流体力学最优流道走向生成，能够保证介质从双侧入口进入流道后，平滑转向至径向出口，减少流动过程中的水力冲击与能量损失，叶片进出口边做了圆角修型，避免铸造过程中出现浇不足、冷隔等缺陷，同时也降低运行过程中入口边的汽蚀破坏概率。

　　从安装边界与尺寸适配角度，该叶轮的前后盖板外圆尺寸与泵体的蜗壳流道入口尺寸匹配，安装后盖板与泵体密封环位置的间隙控制在合理范围内，既避免间隙过大导致的容积效率损失，也防止间隙过小出现运行过程中的摩擦碰擦。轮毂的轴向长度与泵轴的安装定位尺寸适配，能够通过轴肩与锁紧螺母实现轴向固定，双侧进水口的直径与泵体的进水室流道对齐，保证介质能够顺畅进入叶轮流道，不存在台阶或者突变结构干扰流态。整个模型的流道表面做了连续曲面处理，没有突兀的凸起或者凹陷，既符合铸造工艺的成型要求，也能减少介质流动过程中的阻力，提升泵组整体运行效率。

　　在铸造工艺适配性上，整个叶轮的壁厚保持均匀过渡，没有出现局部过厚或者过薄的位置，避免铸造过程中出现缩孔、缩松等缺陷，所有非加工面的拔模斜度统一设置，方便造型后起模操作，叶片与盖板连接位置的圆角半径符合铸造工艺的最小圆角要求，防止出现应力集中导致的铸件开裂问题。模型拆分后的结构能够直接用于制作金属模或者木模，不需要额外做工艺补正，大幅缩短铸造生产的准备周期，对于需要复刻老旧设备叶轮、无原始图纸的备件制作场景，这种基于实物逆向提取的可制造模型，能够直接对接铸造生产全流程，省去大量的工艺转化工作。
