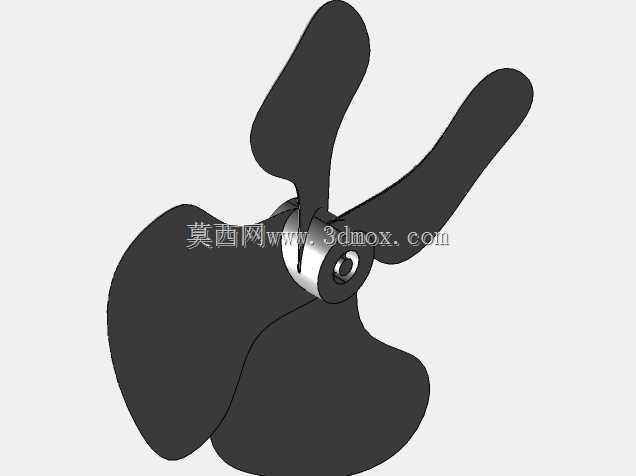

四叶轴装式冷却风扇结构设计

　　在各类需要主动散热的机电设备场景中，轴装式冷却风扇是应用频次极高的通用部件，小到桌面级电子设备的散热模组，大到工业机柜、小型动力机组的通风散热单元，这类直接与传动轴配合安装的风扇结构，都承担着驱动空气定向流动、带走设备运行累积热量的核心作用。这款四叶结构的风扇，在设计阶段优先考虑了轴系安装的同轴度要求，中心的轴套部分采用与传动轴过盈配合加顶丝锁紧的复合固定方式，既可以保证风扇随轴同步转动时不出现径向窜动，也能避免长期运行后风扇与轴之间出现相对滑动导致的动平衡失效。风叶的叶型采用了大曲率后掠设计，这种叶型的优势在于相同转速下可以获得更高的送风效率，同时降低叶片切割空气时产生的涡流噪声，在对运行噪音有一定要求的民用电子、

　　小型通讯设备场景中，这种叶型的适配性远优于平直叶片结构。从安装边界来看，这款风扇的轴向安装尺寸控制得较为紧凑，中心轴套的轴向长度经过匹配计算，既可以保证与传动轴的接触面积足够传递扭矩，又不会占用过多的轴段安装空间，对于内部安装空间局促的小型设备来说，这种紧凑化的轴套设计可以有效降低整体结构的轴向尺寸冗余。叶片的径向尺寸则根据目标散热风量做了对应匹配，叶根与轴套衔接的位置做了圆弧过渡加厚处理，这个细节设计是为了降低叶片高速旋转时的根部应力集中，避免长期交变载荷下叶根出现疲劳断裂的问题，在实际工程应用中，很多风扇的失效案例都出现在叶根与轴套的衔接位置，这个过渡结构的设计直接决定了风扇的长期运行可靠性。在动平衡设计层面，

　　四叶对称的结构本身就比三叶、五叶结构更容易实现良好的静动平衡，叶片的曲面造型在建模阶段就做了等壁厚处理，既可以控制注塑成型时的材料收缩均匀性，也能减少后期动平衡校正的工作量，对于批量生产的通用散热部件来说，这种设计可以有效降低生产环节的校正成本。实际应用中，这类风扇不需要额外的安装支架，直接套装在设备的动力输出轴或者专用电机轴上即可完成装配，相比带安装框架的轴流风扇，它的结构更简单，零件数量更少，在成本控制要求较高的批量产品中应用优势明显。风叶的曲面角度经过反复迭代调整，在常用的转速区间内可以形成稳定的轴向气流，不会出现气流沿径向发散的问题，能够保证气流精准吹向需要散热的核心发热区域，避免无效送风导致的散热效率下降。

　　在结构强度校核阶段，针对叶片的不同转速工况做了离心力载荷下的形变仿真，确保在最高允许转速下叶片的形变量不会触碰周边的设备壳体，同时叶尖的线速度控制在材料允许的安全范围内，避免高速旋转时叶片出现材料屈服变形。中心轴套的内孔尺寸公差按照基孔制配合要求做了严格设定，既可以保证装配时的顺畅度，又能控制配合间隙在合理范围内，避免间隙过大导致的转动偏心问题。对于设备选型的结构工程师来说，这类轴装风扇不需要额外设计复杂的固定结构，只需要在传动轴上预留对应长度的安装轴段，加工出对应的顶丝孔位即可完成适配，能够大幅缩短散热系统的设计周期，减少不必要的结构设计工作量。在不同的应用场景下，这款风扇可以根据实际的散热需求匹配不同的转速，在低转速工况下运行平稳噪音低，适合对静音要求高的民用消费类产品，在高转速工况下送风量大，适合工业类设备的强制散热需求，叶型的气动特性在宽转速区间内都能保持较好的效率表现，不会出现转速提升后风量增益明显下降的问题。
