户外作业区双管道流线连接结构设计

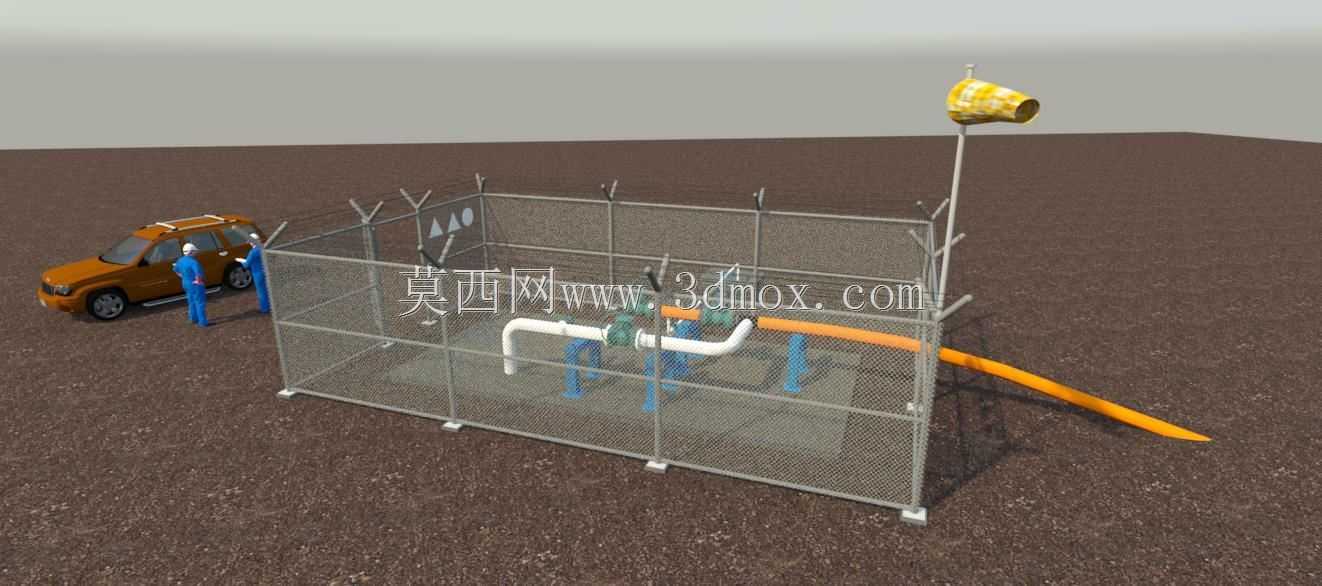

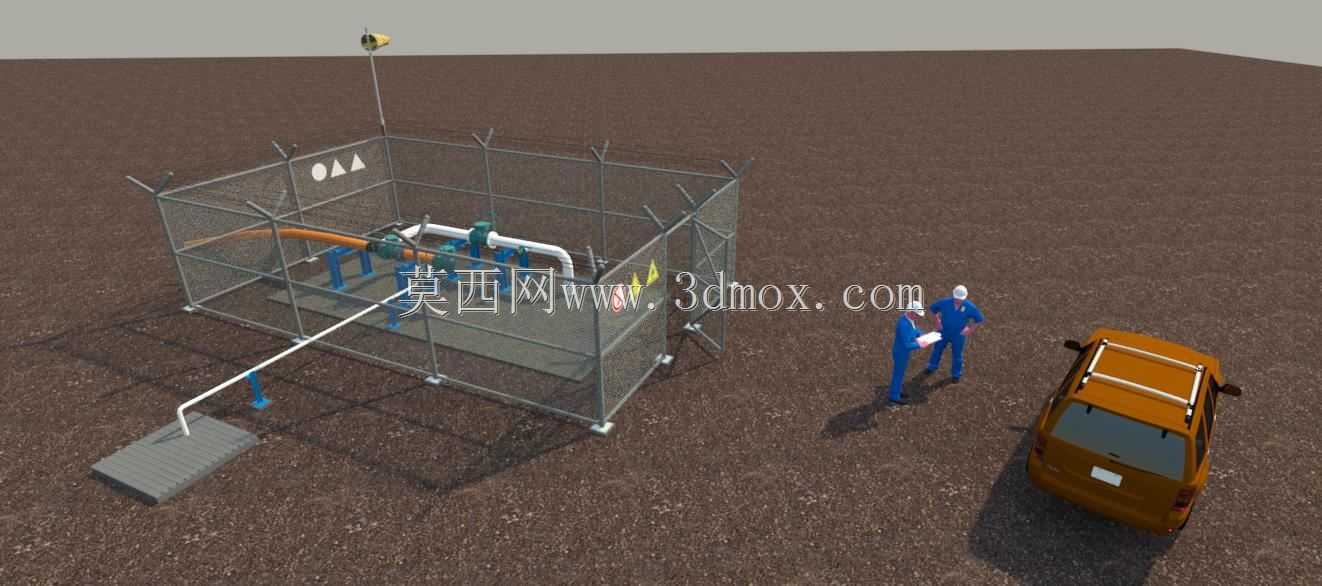

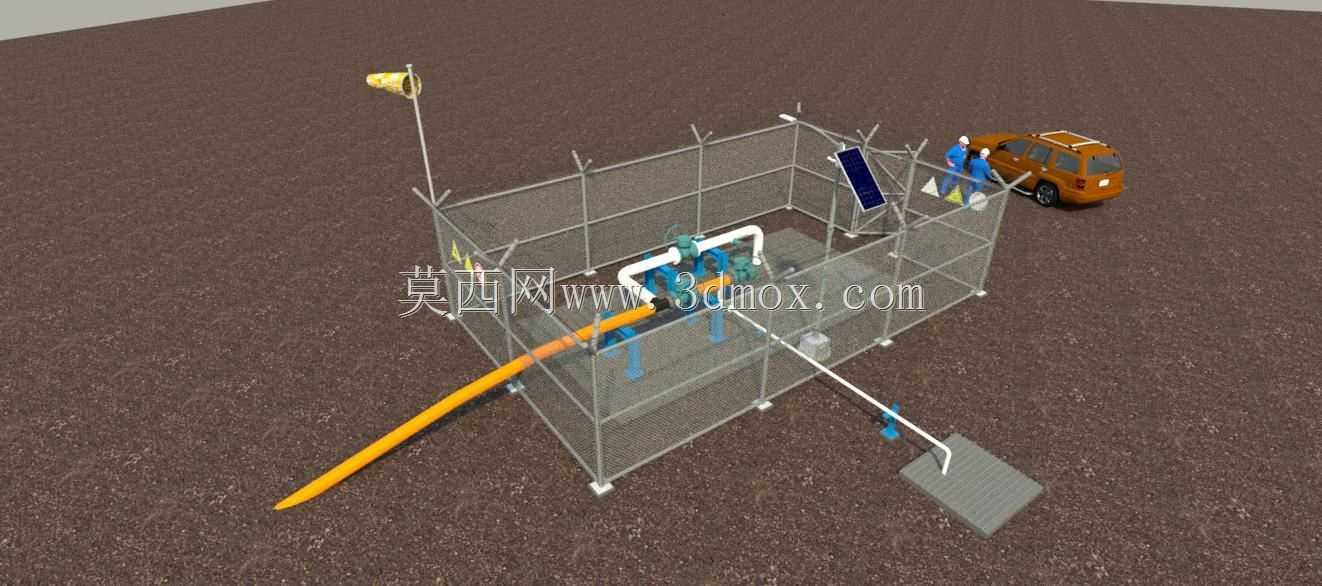

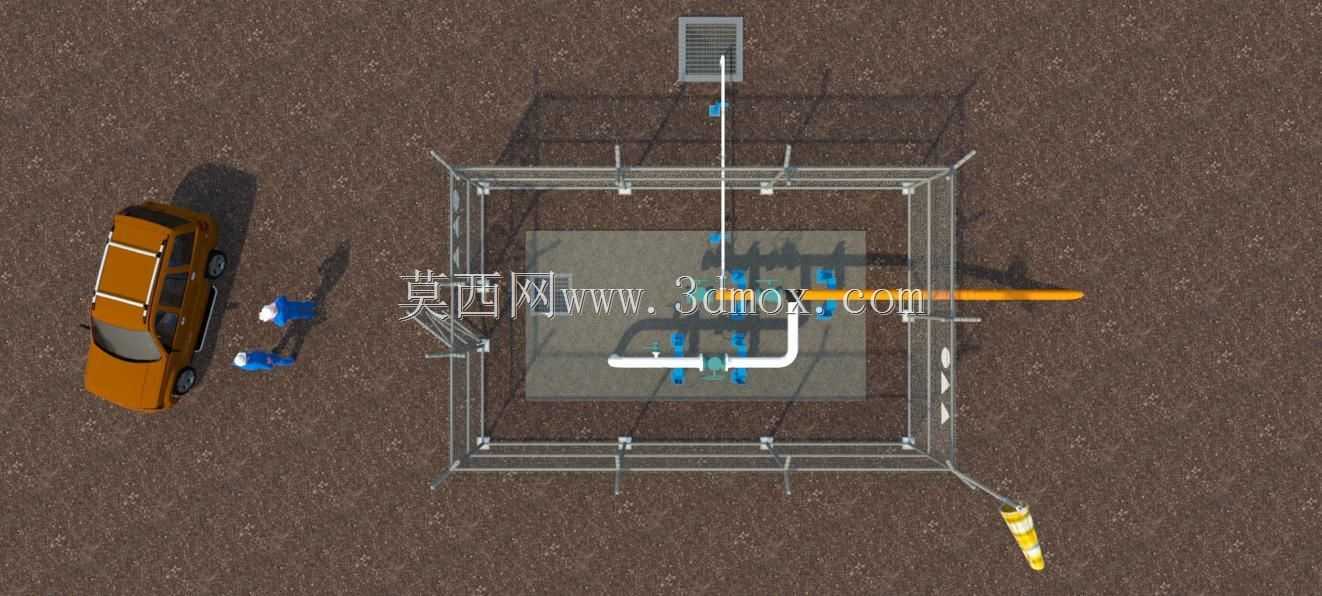

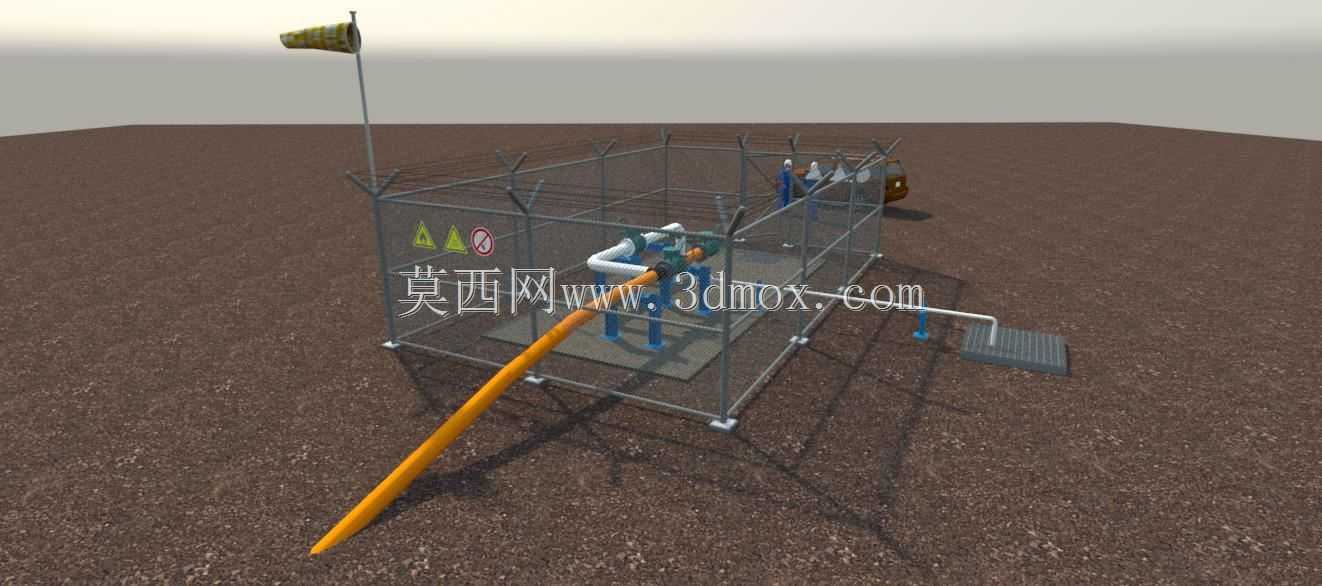

　　这套管线连接结构的设计，最初是针对野外油气试采作业区的临时管线接驳需求展开的，在实际野外作业场景里，单井产出的介质需要通过临时敷设的流线汇入集输管网，两条流线的连接节点如果处理不当，很容易出现介质渗漏、应力集中破损的问题，甚至会因为作业人员误碰引发安全事故。从场景适配性来看，整套连接结构外围设置了拼装式金属防护围栏，围栏高度刚好覆盖管线接头的外露部分，围栏上预留的警示标识安装位，能在现场作业时快速张贴介质危害、高压警示等标识，避免非作业人员靠近接驳区域。

　　从结构功能设计上，两条流线的接驳位置采用了低应力弯转布局，没有采用直角硬接的形式，而是通过大曲率弯头实现管线走向的平滑过渡，这种设计能有效降低介质输送过程中的局部阻力，减少输送过程中的压力损耗，同时也能缓解管线因为温度变化产生的热胀冷缩应力，避免接头位置因为长期应力拉扯出现密封失效。管线的支撑脚采用了可调高度的平底支座，在野外不平整的泥土地面作业时，可以通过支座上的调节螺母调整整体高度，让管线始终保持水平敷设状态，避免因为地面沉降导致管线局部受力过大。

　　在安装边界的考量上，整套连接结构的外围围栏尺寸经过了现场作业空间的校核，围栏距离管线接头的操作空间预留了足够的检修余量，作业人员佩戴防护装备站在围栏外侧就能完成接头的紧固、密封检查等常规操作，不需要拆除围栏构件，大幅降低日常运维的工作量。围栏顶部设置的尖刺状防攀爬结构，是针对野外无人值守作业区的防护需求设计的，能避免无关人员随意进入接驳区域触碰高压管线。

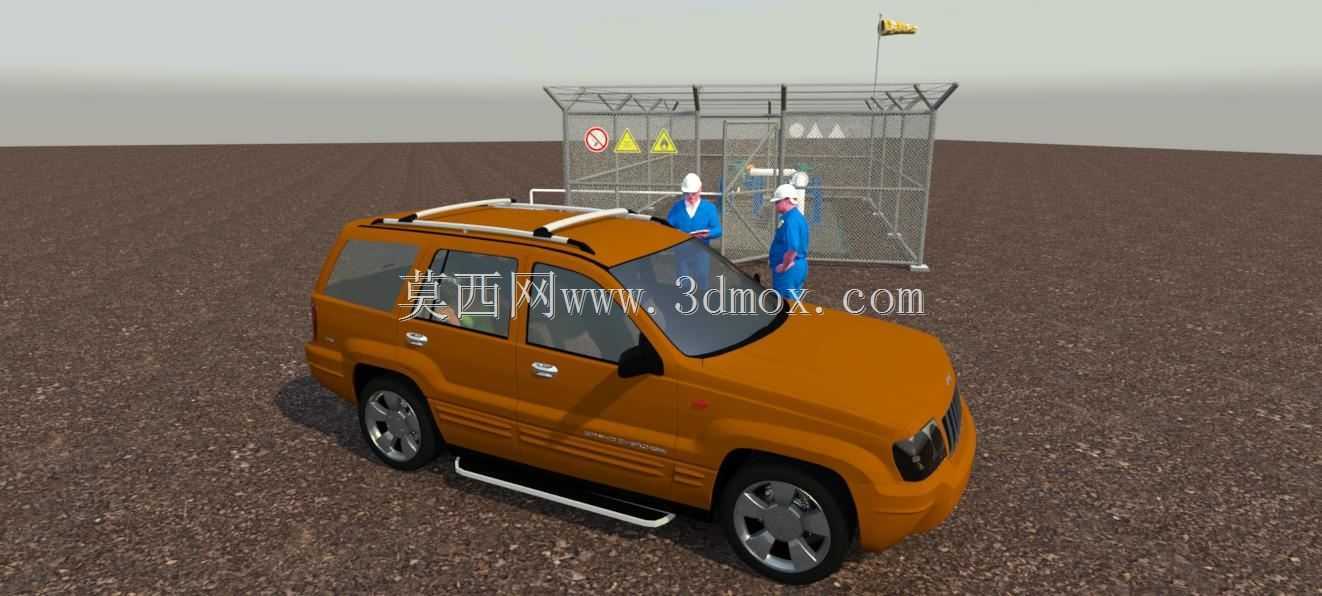

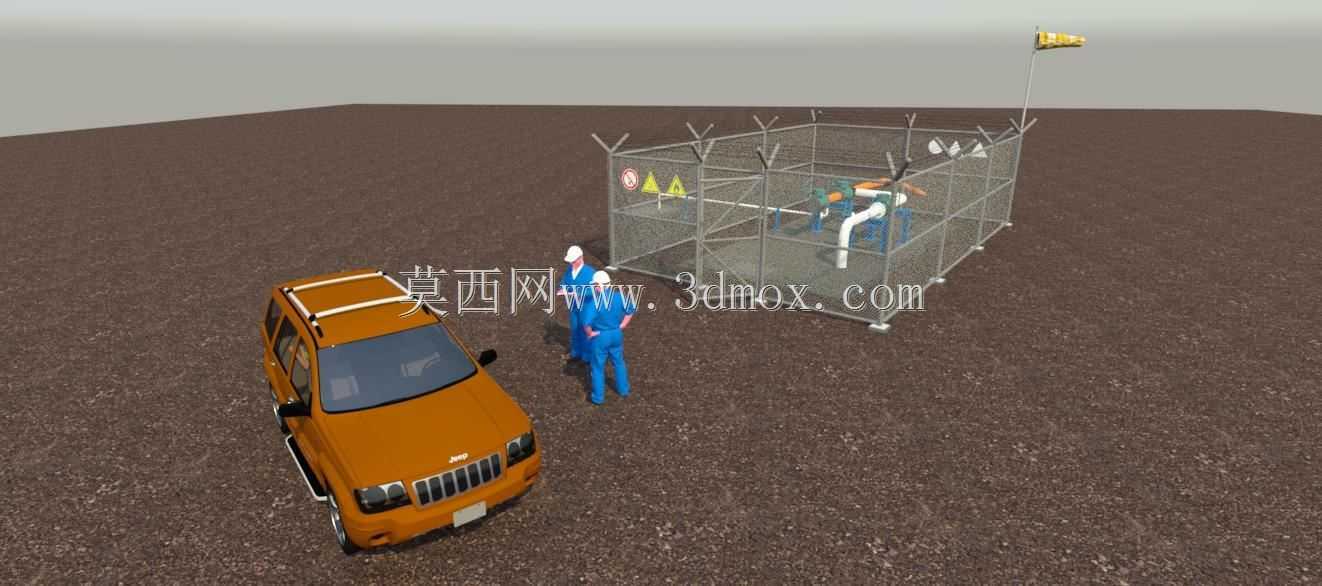

　　从建模细节来看，整套结构还原了现场作业的真实配套场景，除了管线连接主体和防护围栏，还配套了作业人员模型、现场作业车辆参考模型，能直观呈现这套连接结构在实际作业现场的空间占比，方便设计人员在做整体场站布局时，准确核算管线接驳点需要预留的场地面积，避免出现预留空间不足导致后期施工时管线敷设走向被迫调整的问题。管线接头位置的密封结构、法兰连接的螺栓排布都做了等比例还原，在做施工方案模拟时，可以直接套用这套模型进行安装工序的推演，提前预判安装过程中可能出现的构件干涉问题。

　　在实际应用中，这类双流线连接结构不光可以用在油气开采的临时集输场景，在野外供水临时管线接驳、应急抢险的流体输送管线搭建场景中也能适配，设计时预留的通用法兰接口，可以匹配不同管径的输送管线，不需要额外制作转换接头就能快速完成现场接驳。整套结构的所有构件都采用了模块化设计，围栏的单片构件、管线的弯头段、直管段、支撑支座都可以单独拆分运输，到现场后不需要大型吊装设备，两名作业人员配合就能完成整套结构的拼装，非常适合野外作业点分散、交通不便的作业环境。

　　设计过程中还特意考虑了极端天气下的使用需求，管线的壁厚选取、支撑脚的接地面积都经过了抗风载校核，在野外常见的大风天气下，整套结构不会出现倾覆移位的问题，围栏的网孔尺寸也经过优化，既能起到防护隔离作用，也不会因为风阻过大导致围栏被强风吹变形。管线连接位置的放空小支管设计，能在管线检修时快速排空管内残留的介质，避免拆卸接头时残留介质喷溅引发安全风险。
