适配5至8毫米轴的挠性十字电机联轴器

　　做小型自动化设备、桌面级运动机构的结构设计时，轴系传动的对中补偿一直是容易被忽略却直接影响设备寿命的细节，尤其是步进电机、小型直流无刷电机这类输出轴精度有限、安装时很难做到绝对同轴的场景，刚性联轴器很容易因为径向、角向偏差给电机轴承带来额外径向载荷，时间久了轻则电机运行噪音变大、轴承磨损加快，重则出现轴断裂、编码器损坏的问题，这款挠性十字联轴器就是针对这类小轴径传动场景做的适配设计。

　　从实际应用场景来看，这款联轴器主要覆盖小扭矩精密传动的需求，比如桌面3D打印机的进给轴与传动丝杆连接、小型机械臂关节的电机与谐波输入端连接、 hobby级航模舵机传动结构、小型传送带的驱动轴连接、实验室小型自动化分装设备的动力传输，还有NEMA17规格步进电机配套的各类运动机构，这类场景的共同特点是安装空间紧凑、电机输出轴径普遍在5mm左右，而被驱动端的轴径常为8mm，轴系之间允许的对中偏差在零点几毫米级别，不需要大扭矩承载，但需要传动过程无明显背隙，同时能抵消安装带来的不同轴误差。

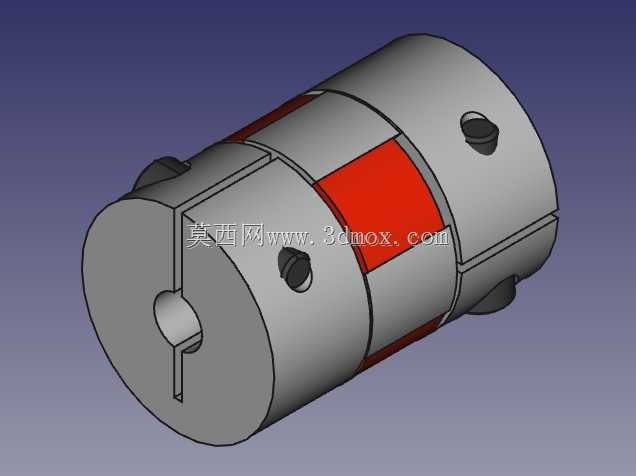

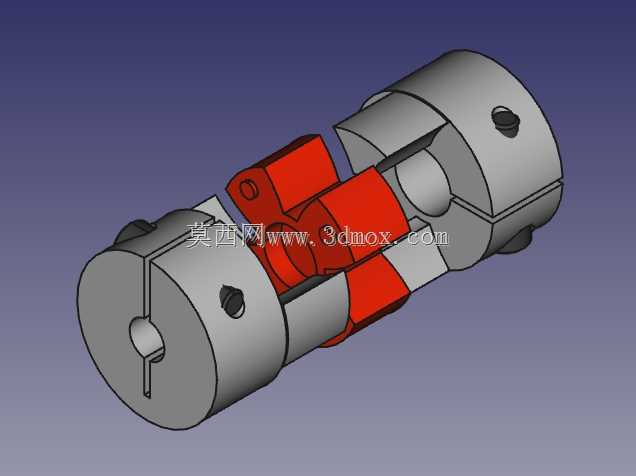

　　产品的功能特性完全围绕小扭矩挠性传动的需求设计，中间的红色弹性十字滑块是核心补偿元件，采用耐磨弹性材质，既可以在两个轴端存在径向偏移、角向偏移、轴向窜动的时候通过自身的弹性变形补偿偏差，避免硬连接带来的应力集中，又能在传动过程中吸收一部分电机运行带来的振动，降低传动端的震动传导，提升整个机构的运行平稳性。两端的金属轴套采用抱紧式安装结构，侧面的紧定螺钉可以直接顶在轴的键槽或者平面上，不需要额外做复杂的轴端固定，安装的时候只需要将两端轴分别插入对应孔径的轴套，拧紧紧定螺钉即可完成固定，拆装维护都很方便，适合小设备的快速装配调试。

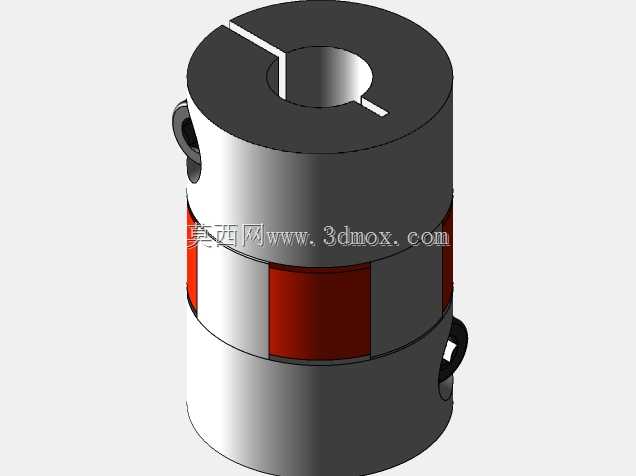

　　设计思路上完全贴合小规格传动件的实用需求，没有做多余的冗余结构，整体为圆柱外形，没有突出的结构件，在紧凑安装空间里不会和周边的机架、走线、其他传动件产生干涉。轴套部分的抱紧缝隙做了合理的宽度控制，既保证螺钉拧紧的时候轴套可以产生足够的抱紧力夹紧轴径，不会在正反转切换的时候出现打滑，又避免缝隙过大导致的轴套圆度超差，影响传动同轴度。中间的弹性滑块和两端轴套的卡槽配合间隙控制在极小范围，正反转切换的时候几乎没有空程背隙，满足精密传动的定位需求，不会因为间隙过大导致运动机构出现丢步、定位不准的问题。

　　外形尺寸与安装边界方面，这款联轴器针对5mm和8mm的轴径做了适配，一端内孔为5mm，刚好匹配NEMA17步进电机的标准输出轴径，另一端内孔为8mm，适配常见的8mm直径传动丝杆、光轴、负载输入轴。整体外径控制在小尺寸范围，长度适配小安装空间的需求，安装的时候只需要保证两端轴的插入深度达到设计要求，预留出紧定螺钉的操作空间即可，不需要额外的安装固定座，直接串联在动力轴和负载轴之间就可以完成传动连接。径向允许的补偿量可以覆盖常规小型设备安装时的同轴度误差，不需要刻意做高精度的轴系对中，就能保证传动平稳，降低了安装调试的精度要求，对于小批量设备组装、个人DIY项目来说，能大幅降低装配的难度和时间成本。

　　在实际选型的时候，这类挠性十字联轴器相比刚性联轴器，更适合有频繁正反转、启动停止的运动场景，弹性元件可以缓冲启动瞬间的冲击，保护电机和负载端的零部件；相比梅花联轴器，十字滑块的结构在小尺寸下的补偿量更均匀，不会因为弹性体的变形不均导致传动过程出现转速波动。需要注意的是这类联轴器的扭矩承载能力有限，只适合小扭矩的精密传动场景，不能用在大负载、大扭矩的动力传输场合，安装的时候紧定螺钉需要对准轴上的平面或者键槽位置，避免长期运行出现轴和联轴器之间的相对滑动，影响传动精度。
