台虎钳夹持工装结构三维设计

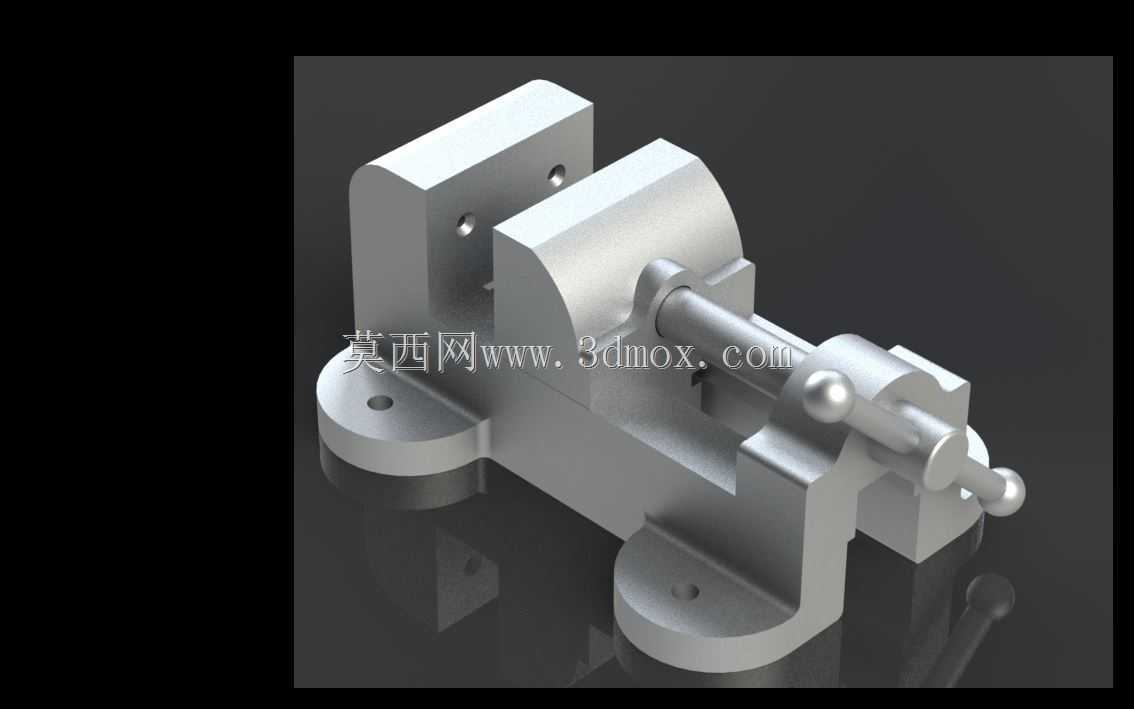

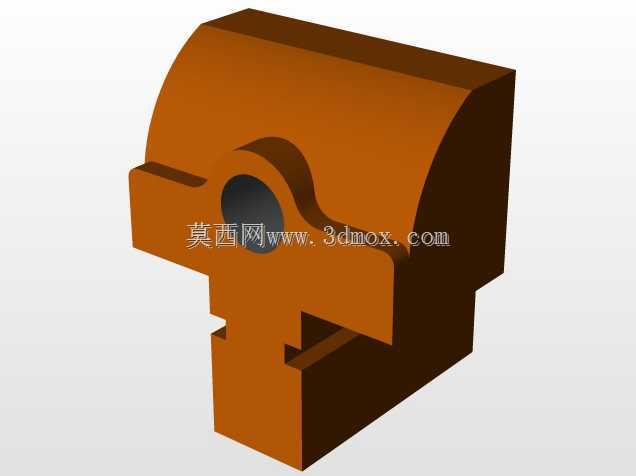

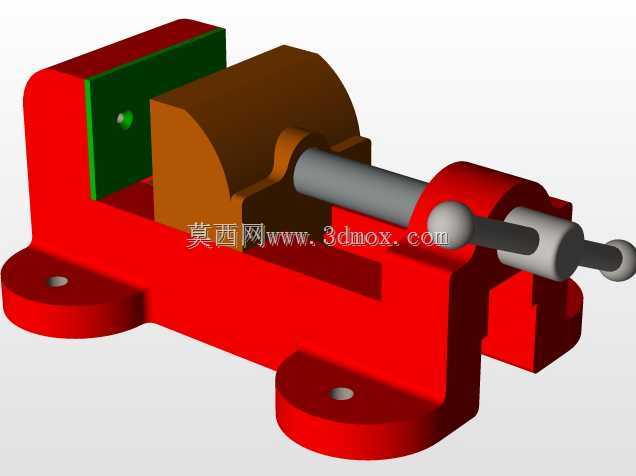

　　在机械加工、装配检修、小型工件试制的一线场景里，台虎钳是钳工作业环节最基础也最高频的夹持工装，这套台钳结构的设计完全围绕实际装夹作业的受力需求展开，没有冗余的装饰性结构，所有特征都服务于装夹稳定性、操作便捷性两个核心目标。从结构布局来看，固定钳身与活动钳身的配合面采用了燕尾导轨式的导向结构，这种导向形式的优势在于导向精度高、承载侧向力矩的能力强，当工件装夹过程中受到锤击、锉削、锯切带来的侧向冲击力时，活动钳身不会出现偏移、卡滞的问题，导轨配合面预留了合理的间隙调整余量，长期使用出现磨损后，可以通过调整塞铁的压紧量来恢复配合精度，不需要整体更换构件，大幅降低了工装的维护成本。钳口部位设计了可更换的齿面钳口板，

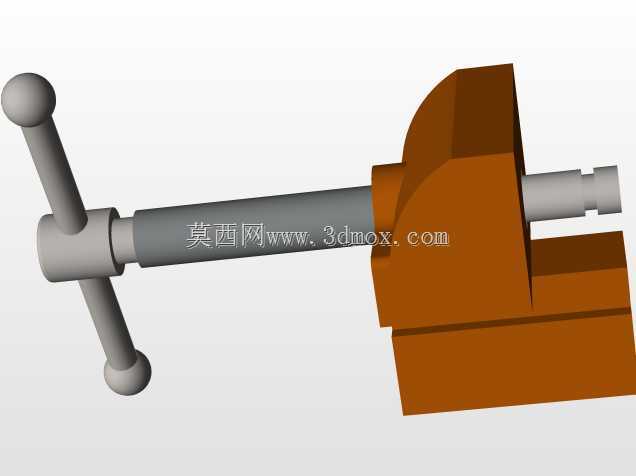

　　钳口板通过沉头螺钉固定在钳身上，齿形采用交叉网纹结构，夹持金属工件时可以有效增大接触摩擦力，避免工件在受加工力时出现打滑位移，针对不同材质的装夹需求，钳口板可以快速更换为光面、软质包覆的适配型号，不会在精加工工件表面留下夹痕，适配从粗加工毛坯件到精加工成品件的多场景装夹需求。传动部分采用了丝杠螺母副的传动结构，丝杠的导程经过反复核算，既保证了活动钳身的进给速度能够满足快速开合的操作需求，又能在夹紧状态下实现可靠的自锁，不会因为加工过程中的振动导致钳口松动，丝杠的端部设计了与摇臂配合的方榫结构，摇臂可以根据操作空间的大小灵活调整插接角度，在狭窄的工作台边角作业时也能顺利完成夹紧操作，不需要预留过大的操作回转空间。从安装边界来看，

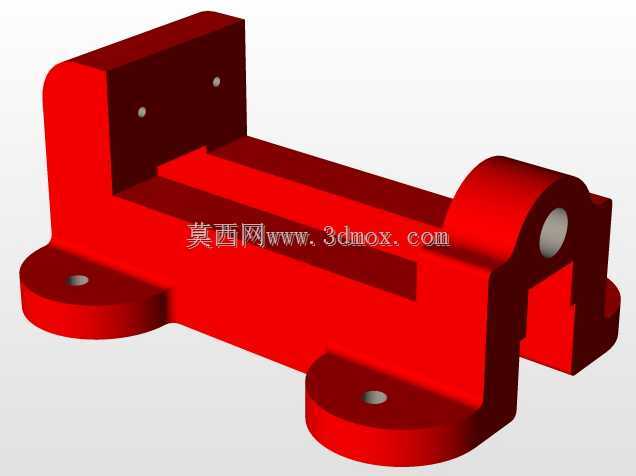

　　钳身底部设计了可调式的夹紧固定结构，能够适配不同厚度的工作台台面，安装时只需要通过旋转底部的压紧螺杆，就可以将整个台钳牢固固定在工作台边缘，固定位置的受力点经过优化，夹持工件进行重负荷作业时，整个台钳不会出现翘头、移位的问题，整体的安装占用空间控制在小型工作台可容纳的范围内，不会占用过多的作业台面，同时预留了足够的钳口开合行程，能够满足常规尺寸小型工件的装夹需求。在细节设计上，活动钳身与固定钳身的贴合部位设计了防尘挡边，能够阻挡加工过程中产生的铁屑、粉尘进入导轨配合面和丝杠传动副，减少磨粒磨损带来的精度损失，延长工装的使用寿命，所有棱角部位都做了合理的倒角处理，避免操作过程中尖锐边角划伤操作人员，符合工装设计的安全规范。

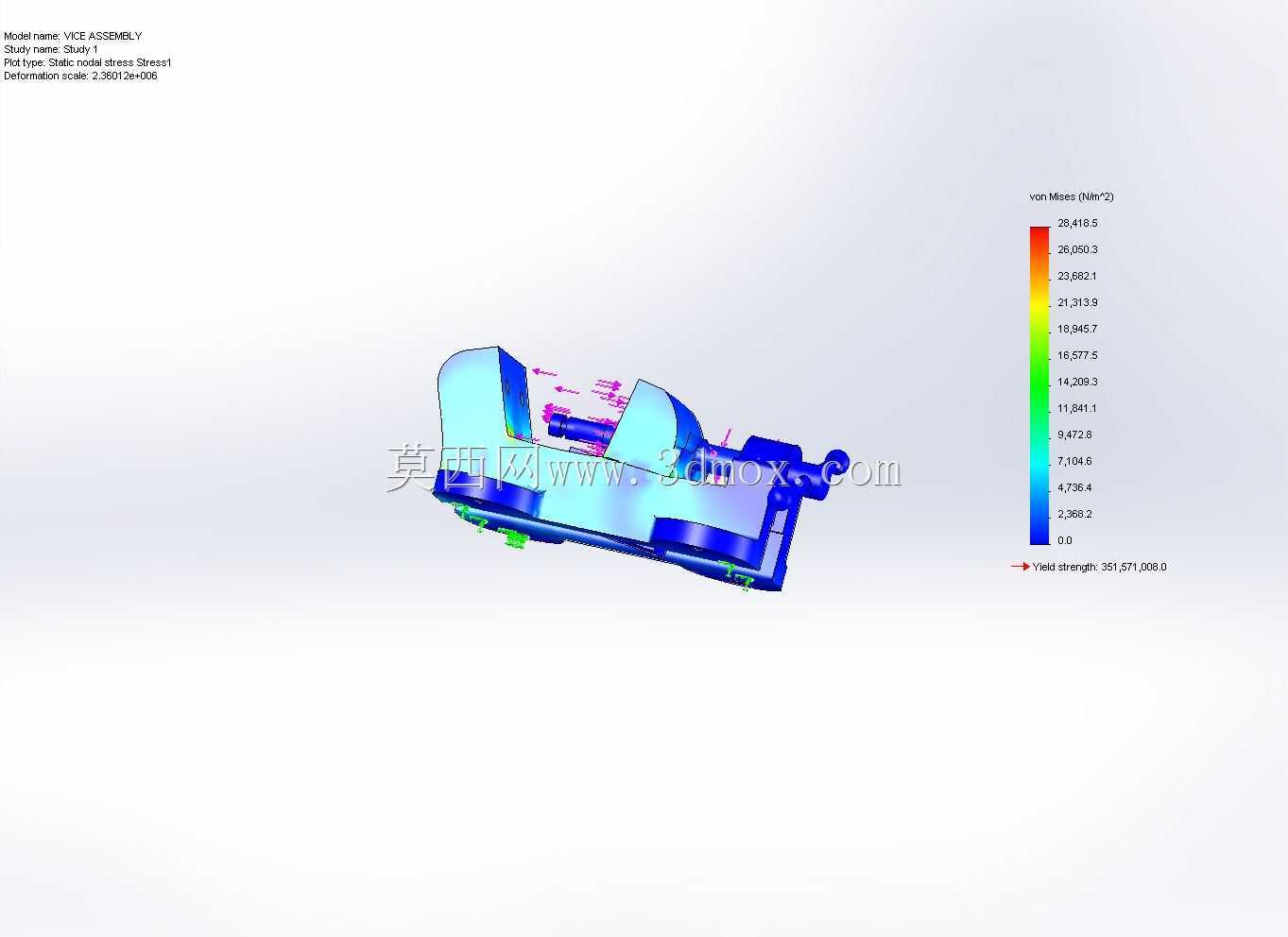

　　这套结构的受力分布经过了有限元校核，在最大夹持力工况下，钳身的应力集中部位都做了加厚过渡处理，不会出现断裂、变形的问题，整体的重量控制合理，既保证了足够的结构刚性，又不会因为过重导致安装、挪动不便，完全匹配一线钳工工位、实训教学场地、小型维修站点的实际使用需求，不管是用于工件的锉削、锯切、攻丝等手工加工作业，还是用于小型零部件的拆装固定，都能提供稳定可靠的夹持支撑。
