可旋转底座式手动DIY虎钳结构设计

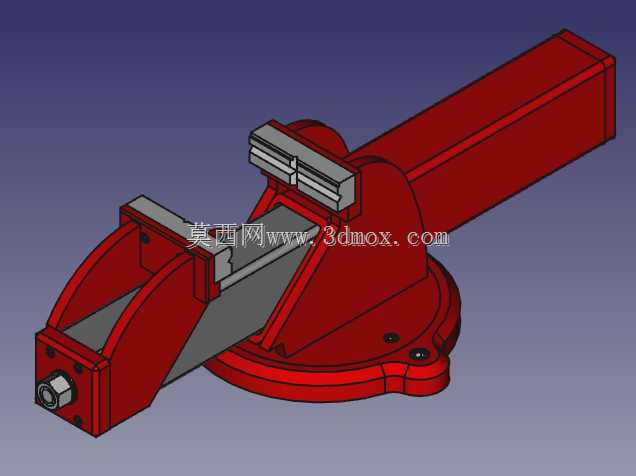

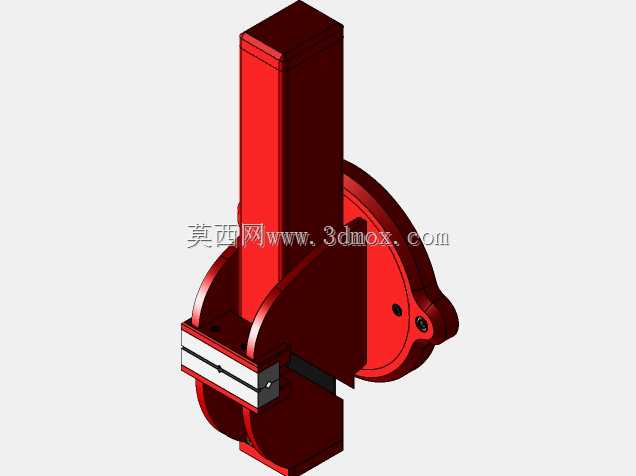

　　这款手动虎钳的结构设计，核心围绕小型工位的灵活夹持需求展开，区别于工业级重型台虎钳的大吨位夹持定位，它更适配桌面级手工操作、小型零件修配、电子元器件引脚整形、薄型钣金件临时固定这类轻载作业场景，在家庭DIY工坊、学校金工实习工位、电子维修操作台这类空间有限的作业场景中，能够替代大型台虎钳完成多数轻量夹持任务，不会因为设备自重过大占用过多桌面空间，也不会因为夹持力过剩导致薄壁零件、软质材质工件被夹伤变形。从结构布局来看，整体采用固定钳身搭配滑动活动钳身的经典布局，底座设置了可旋转的法兰式安装结构，底座上预留的沉头安装孔可以适配M6规格的内六角螺栓，能够直接固定在厚度15-30mm的工作台台面上，

　　旋转结构可以让钳身沿垂直轴线360度调整角度，调整到位后通过底座侧边的锁紧结构即可固定角度，不需要操作人员反复挪动工件调整作业姿态，针对需要多角度打磨、钻孔、修边的小型工件，这种旋转底座的设计能大幅减少工件反复装夹的次数，降低多次装夹带来的定位误差。钳身的滑动轨道采用矩形截面的导轨结构，相比燕尾槽导轨，这种矩形导轨的加工难度更低，滑动过程中的间隙更容易调整，活动钳身尾部的进给螺杆采用梯形螺纹传动，梯形螺纹的自锁性能能够保证夹持过程中不会因为工件的振动出现松脱，螺杆端部的旋转手柄采用加长力臂设计，不需要借助额外的加力杆，单手即可输出足够的夹持力，针对铜、铝、塑料这类软质材质工件，夹持力可以控制在不会压伤工件表面的范围内，

　　如果需要夹持硬度更高的钢制小零件，也可以通过加大手柄旋转力度提升夹持力，钳口位置预留了可更换钳口板的安装槽，标配的钳口板表面加工有交叉网纹，能够增加夹持时的摩擦力，针对表面精度要求高的工件，也可以更换为铜质、尼龙材质的软钳口，避免夹伤工件的已加工表面。设计过程中特意控制了整体的外形尺寸，钳身闭合状态下总长度控制在280mm以内，底座最大直径120mm，最大开口距离可以达到100mm，钳口宽度75mm，这个尺寸边界既能够满足多数小型零件的夹持需求，也不会因为尺寸过大导致桌面空间被过度占用，安装时只需要在工作台台面上加工四个对应位置的安装孔，就可以完成固定，不需要对原有工作台做大规模改造，如果是临时使用场景，

　　也可以配合C型夹将底座临时固定在工作台边缘，不需要打孔破坏工作台结构。从实际使用的角度出发，这款虎钳的结构没有多余的复杂零件，所有零部件都可以通过普通的铣削、钻削加工完成，不需要特殊的加工工艺，DIY爱好者甚至可以利用手头的边角钢材自行加工制作，装配过程也不需要专用工装，只需要常用的内六角扳手、活动扳手就可以完成整机组装，日常维护时只需要定期在滑动导轨面和进给螺杆上涂抹少量润滑脂，就可以保证滑动顺畅，不会出现卡滞、进给费力的问题。针对不同的作业场景，这款虎钳还可以拓展出多种用法，比如在钳口位置加装小型钻模，就可以完成小型零件的钻孔定位，配合角度垫块可以实现斜面零件的夹持固定，在焊接小型钣金组件时，也可以用它临时固定待焊接的零件，控制焊接变形，相比大型台虎钳，它的自重更轻，整体重量不到5kg，即使需要挪动工位，单人就可以轻松搬运，不会出现重型设备搬运困难的问题。结构设计上也充分考虑了操作的安全性，所有的棱边都做了R2的倒角处理，不会出现尖锐的边角划伤操作人员的情况，进给螺杆的端部设置了限位结构，活动钳身滑动到最大开口位置时不会从导轨中脱出，避免操作过程中零件脱落砸伤台面或者操作人员，底座的旋转锁紧结构采用偏心锁紧原理，锁紧操作只需要扳动锁紧手柄90度就可以完成，不需要反复旋转锁紧螺母，操作效率更高。
