机加工精密可调式台虎钳结构设计

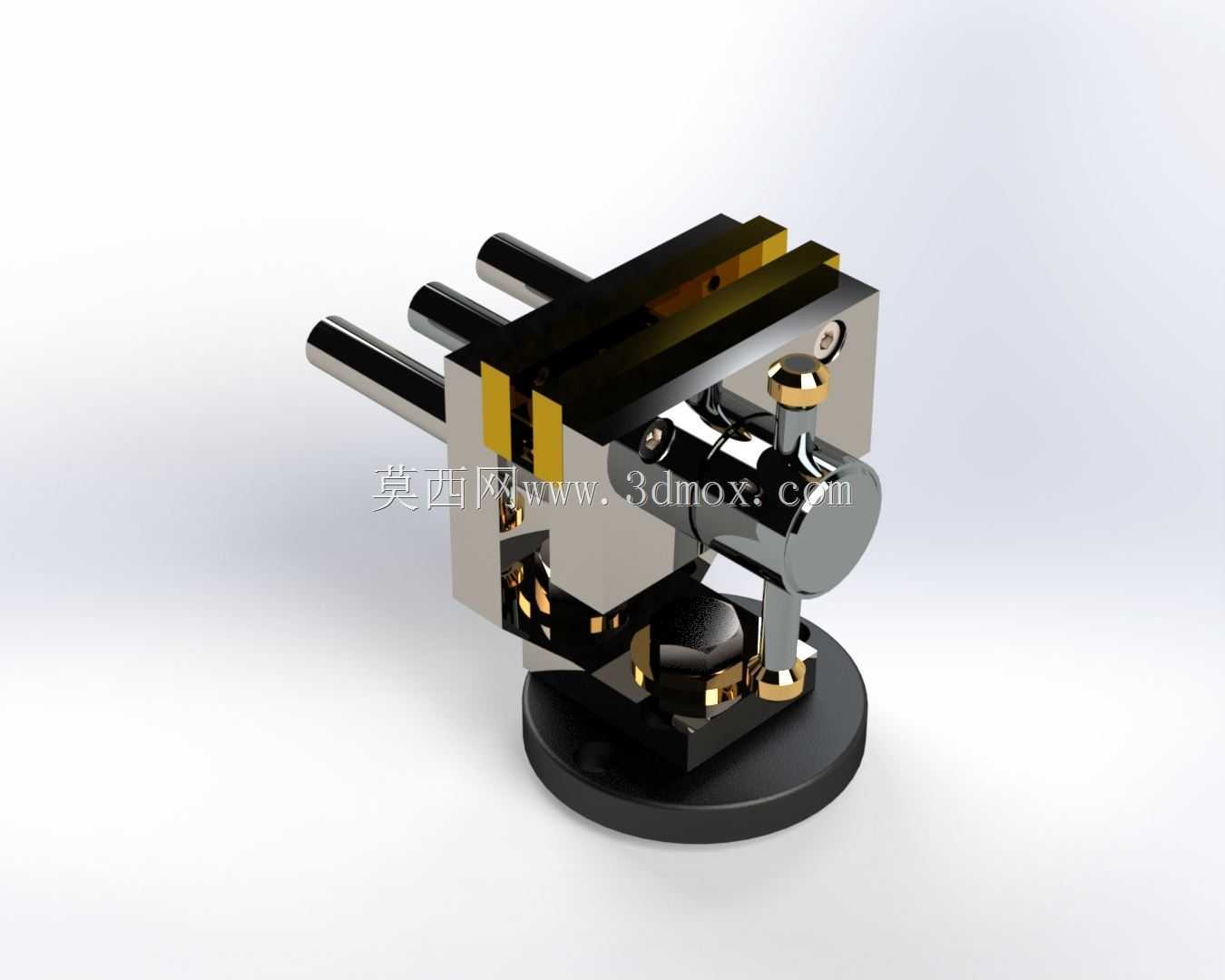

　　在常规机加工、钳工装配、小批量零件试制的作业场景里，台虎钳是工位上最基础也最核心的夹持定位部件，几乎所有需要对工件进行锉削、锯切、划线、攻丝、装配调试的工序，都需要依靠虎钳完成工件的可靠固定，避免加工过程中工件位移导致的尺寸超差、加工报废甚至安全隐患。这款虎钳的整体结构采用经典的丝杠传动夹持方案，底座为可旋转式圆形铸铁基座，基座上设置有锁紧机构，可根据作业需求调整钳身的水平回转角度，调整完成后扳动锁紧手柄即可将钳身与基座锁止为整体，保证夹持状态下的结构刚性，不会因为切削力或者敲击力出现角度偏移。钳身部分采用固定钳身与活动钳身的分体式设计，固定钳身与基座通过中心转轴连接，活动钳身通过两根平行的圆柱导向轴与固定钳身配合，

　　导向轴采用高碳钢材质，表面做淬火硬化处理，降低长期往复滑动带来的磨损，保证活动钳身移动的直线度，避免夹持过程中出现钳口上翘、工件夹偏的问题。夹持动力由梯形丝杠提供，梯形丝杠具备自锁特性，当夹持力达到作业需求后，即使没有额外的锁止结构，丝杠也不会因为加工过程中的振动出现回退松脱，保证夹持可靠性；丝杠端部设置有带防滑滚花的转动手柄，操作人员可以通过手柄长度的力臂放大作用，用较小的手部作用力获得足够的夹持力，针对不同材质的工件，操作人员可以自主控制夹持力大小，避免薄壁工件、软质金属工件被夹变形。钳口部分采用可更换式硬化钳口板，钳口板表面加工有交叉网状防滑齿，能够在夹持毛坯件、粗加工工件时提供足够的摩擦力，防止工件受力滑脱；

　　当需要夹持精加工表面、软质材质工件时，可以更换为带铜垫或者橡胶垫的软钳口，避免夹伤工件已加工表面。从安装边界来看，这款虎钳的圆形底座预留有三个螺栓安装孔，可以通过T型螺栓直接固定在钳工台、铣床工作台、加工中心工作台的T型槽内，安装孔的孔距适配常规工作台的槽距标准，不需要额外制作过渡转接板；整体安装完成后，钳身的最大开合行程覆盖常规小零件加工的夹持范围，钳口高度适配常规锉削、锯切作业的操作高度，操作人员在站立作业时，手臂自然下垂即可接触到操作手柄，不需要过度抬臂或者弯腰，符合钳工工位的人机工程要求。在设计细节上，活动钳身与导向轴的配合部位设置有储油槽，日常维护时可以在储油槽内加注润滑脂，长期保持导向副的润滑状态，避免滑动卡滞；

　　丝杠与螺母的配合部位也预留有润滑注油孔，定期加注润滑油可以降低螺纹副的磨损，延长整体使用寿命。针对不同的作业场景，这款虎钳除了常规的水平夹持功能外，配合回转底座的角度调整，还可以完成倾斜面的划线、角度钻孔等工序的工件装夹，不需要额外制作角度垫块，减少工装准备时间。在小批量零件的维修装配场景中，这款虎钳也可以作为固定基座使用，将待拆卸、待装配的部件夹持固定后，操作人员可以双手同时进行拆装作业，提升装配效率。结构设计上没有多余的冗余部件，所有受力部位都做了对应的加强处理，固定钳身与活动钳身的主体采用铸铁材质，具备良好的减震性，能够吸收锉削、敲击过程中的振动，降低操作人员的手部疲劳感；导向轴、丝杠、钳口板等易磨损部件均采用可拆卸设计，当部件出现磨损超差后，可以单独更换对应配件，不需要整体报废，降低长期使用成本。从尺寸匹配性来看，这款虎钳的整体轮廓尺寸适配大多数中小型加工工位的安装空间，不会占用过多的工作台面面积，同时预留的工作台面空间可以放置常用的量具、刀具、加工辅料，满足单人单工位的作业需求。夹持作业时，受力路径从钳口板传递到活动钳身，再通过两根平行导向轴均匀传递到固定钳身与基座，最后传递到工作台面，整体受力路径均匀，不会出现局部应力集中导致的结构变形，即使承受较大的敲击力、切削力，也能保持结构稳定性。
