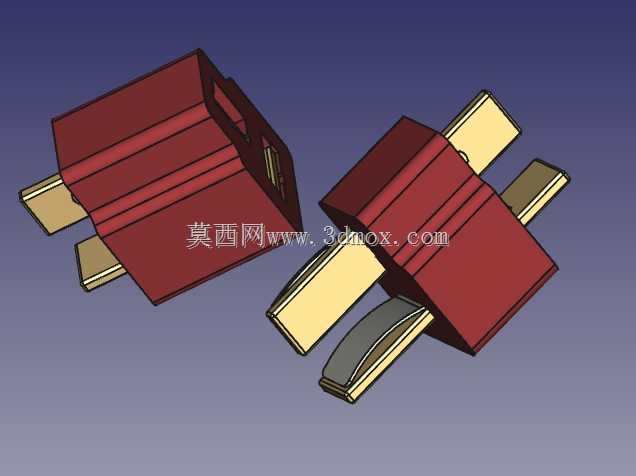

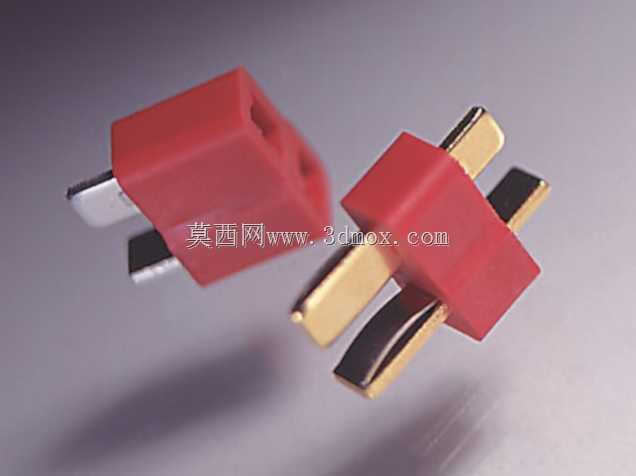

在RC遥控模型、小型动力设备、低压大电流供电回路的搭建场景中,接插件的接触可靠性、载流能力直接决定整套动力系统的运行稳定性,Deans T型插头正是这类场景下应用极广的接插组件,本次拆解的公母对接结构,完全围绕大电流工况下的使用需求做针对性设计。从实际使用场景来看,这类插头常见于航模直升机、固定翼飞机、遥控车、船模的动力电池与电调连接端,也会被用在小型便携储能设备、低压测试工装的供电回路中,核心要解决的是频繁插拔下的接触电阻控制、反插预防、大电流温升抑制问题。先看结构设计思路,整套接头采用公母不对称防呆布局,母头端设置带弹性的接触弹片,公头端为刚性插片,插合时弹片依靠自身形变产生的正压力抱紧公头插片,保证足够的接触面积,

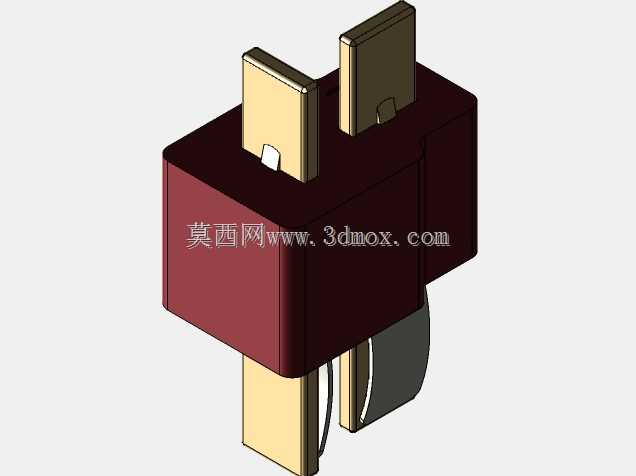

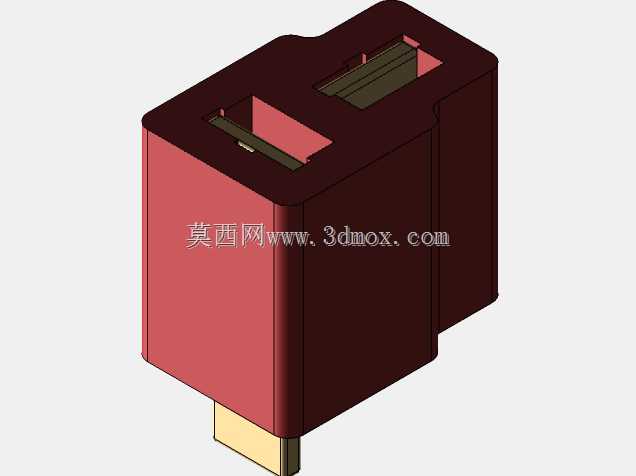

避免振动工况下出现接触瞬断。绝缘基座采用耐高温的硬质工程塑料材质,外形做了防滑的筋条设计,插拔时手指握持不易打滑,同时基座的挡边结构会在插合到位后形成机械限位,避免插接过深导致内部弹片过度形变失效,也能防止插接过浅导致接触面积不足引发的发热问题。从接触件的设计来看,公头的两片插片呈T型排布,一长一短的布局在插合时会先接触负极、后接触正极,拔开时先断开正极、后断开负极,从结构上避免插拔过程中产生的电弧打坏接触表面,这一细节对带载插拔的场景尤为重要,能大幅延长接头的使用寿命。弹片的材质选用高弹性的铜合金,表面做镀锡或镀金处理,降低接触电阻的同时提升抗氧化能力,按照实际工况测试,匹配合适线径的焊接线时,持续载流能力可以达到120A,
完全满足大电流动力回路的使用需求。再看安装边界与尺寸设计,整套接头的绝缘基座外形方正,公头与母头插合后的整体长度控制在紧凑范围内,不会在模型内部占用过多安装空间,尾部的焊线腔做了阶梯式设计,适配10AWG到14AWG的多股硅胶动力线,焊接时焊锡不会溢出到插合端面,避免插合时出现短路风险。基座两侧的定位槽在插合时会形成导向,即使盲插也能快速对准,不会出现插歪导致弹片变形的问题。从实际选型的角度来看,这类T型插头相比普通的接插件,优势在于接触压力大、接触电阻低,大电流工况下温升更小,同时T型的防呆结构完全避免了正负极反插的可能,不需要额外做防反接的电路设计,能简化整套动力系统的结构。在建模过程中需要重点关注几个配合尺寸:
公头插片的厚度与母头弹片的开口尺寸配合公差要控制在合理范围,过松会导致接触电阻大、容易松脱,过紧则会导致插拔力过大,使用体验差;绝缘基座的插合导向面要做足够的倒角,方便插合时的导入;尾部焊线腔的尺寸要匹配常用动力线的线径,避免焊线后线材与基座之间出现应力集中,导致拉扯时线材从焊盘处脱落。另外,接触弹片的折弯角度是整个设计的核心,弹片的自由状态开口要略小于公头插片的厚度,保证插合后有足够的接触压力,同时弹片的根部要做圆角处理,避免反复插拔后出现应力断裂。在实际装配场景中,这类插头焊接完成后通常会搭配热缩管做绝缘防护,因此建模时基座尾部的外径尺寸要预留热缩管的装配空间,避免热缩管收缩后与基座干涉。对于结构设计从业者来说,这类接插件的建模不能只做外观的复刻,要充分理解每个结构细节对应的功能需求,比如弹片的弧度设计对应的接触压力、防呆结构对应的防反插逻辑、限位结构对应的插合深度控制,只有把这些功能逻辑融入建模过程,最终的模型才能用于实际的结构装配验证,而不是单纯的外观展示。在设备选型时,也要根据实际回路的持续电流、峰值电流、插拔频率来选择对应的接触件材质与镀层,比如高插拔频率的场景可以选择镀金接触件,降低磨损带来的接触电阻上升,大电流持续工作的场景要匹配足够粗的焊接线材,避免线材本身的发热传导到接头位置导致塑料基座受热变形。
