带减速箱的黄色直流齿轮传动电机

项目分类:电机 发布时间:2022-06-28 ID:660120
  • 带减速箱的黄色直流齿轮传动电机

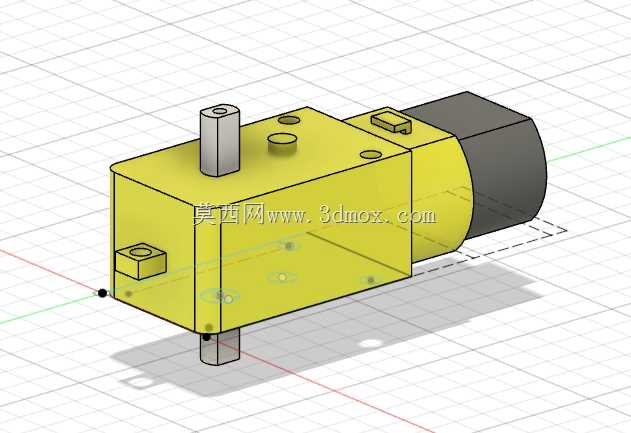

  这类带齿轮减速结构的小型直流电机,在桌面级小型自动化设备、创客DIY项目、小型智能传动装置里的应用占比极高,很多做小型输送模组、桌面机械臂关节、智能小车驱动、小型阀门执行机构的结构工程师,在选型阶段都会优先考虑这类集成了减速箱的直流电机,相比不带减速的普通直流电机,它能在低转速区间输出足够的扭矩,不需要额外搭配独立的减速机构,能大幅缩小整套传动结构的安装空间。从模型呈现的结构来看,电机主体分为两个功能段,后半段是直流电机的本体部分,也就是提供原始动力的电枢、磁钢所在的区段,前半段是集成式的齿轮减速箱壳体,壳体上预留的多个凸台、安装孔位,都是对应实际安装场景的固定位——比如壳体侧面突出的带孔小凸台,是用来穿装固定螺丝,

  将电机锁附在设备安装基板上的,顶部的几个圆形沉孔,既可以作为端盖的装配定位孔,也能在部分安装场景里作为顶部固定的锁付点位,上下两端伸出的输出轴段,要注意区分功能:上端的短轴是减速箱的定位轴段,不传递扭矩,主要是在安装时嵌入安装板的定位孔里,抵消电机运转时的径向窜动,下端伸出的带扁位的轴段才是真正的动力输出端,扁位结构是为了和配套的传动轮、摇臂、齿轮做周向固定,避免传动时出现轴和连接件打滑的问题。做这类电机的三维建模时,最容易出错的点是安装边界的把控,很多新手建模时只会照着外观轮廓画外形,忽略了实际装配时的干涉问题:比如电机尾部的出线端(模型里顶部的小方块结构就是接线端子的位置),要预留足够的接线空间,

  不能让安装板或者周边结构件压到导线;减速箱壳体和电机本体衔接的台阶位置,要和安装板的开孔尺寸做匹配,开孔不能过大导致固定不稳,也不能过小导致壳体卡不进去;输出轴的伸出长度要严格匹配实际传动件的安装深度,轴径的公差要按照常用的配合公差来预留,不然实际装配时会出现传动件装不进去或者间隙过大晃动的问题。从实际使用的角度来说,这类齿轮减速直流电机的特性很明确:额定电压下的输出转速经过齿轮组减速后,通常在几十转到几百转的区间,能满足大部分低速大扭矩的小型传动需求,齿轮箱一般采用金属齿轮或者耐磨塑料齿轮,对应不同的负载场景,模型里呈现的黄色壳体是减速箱的塑料外壳,这类外壳的电机一般用于负载不大、连续运转时间不算特别长的场景,

  如果是重负载长时间运转的工况,一般会选用金属壳体的同类型减速电机。在做设备结构设计时,选用这类电机要提前核算几个核心参数:首先是输出轴的额定扭矩能不能带动负载,要把传动效率、摩擦阻力都算进去,留够1.5倍以上的安全余量;其次是安装孔位的中心距,要和设备安装板的孔位完全对应,避免出现安装时螺丝对不上孔的问题;还有就是电机的整体长度,要考虑设备内部的安装空间,尤其是尾部的接线位置,不能和设备外壳或者内部其他元器件产生干涉。很多工程师在做三维装配的时候,会把这类标准动力元件的模型直接调入装配体里做干涉检查,这时候准确的外形尺寸、安装孔位、轴伸尺寸就显得格外重要,如果模型的尺寸有偏差,后续做结构设计时就会出现实际零件装不上的问题,比如模型里把输出轴的位置画偏了1mm,后续设计的传动轮中心距就会跟着错,加工出来的零件根本没法装配。另外要注意的是,这类电机的输出轴是有径向负载上限的,不能在轴端加装过重的悬臂负载,不然会加速减速箱内部齿轮的磨损,缩短电机的使用寿命,所以在结构设计时,如果需要带动比较重的悬臂传动件,最好在输出轴端加装辅助支撑轴承,把径向载荷转移到支撑结构上,不要让电机的输出轴承受过大的径向力。模型里呈现的接线端子位置,在实际布线时要注意导线的弯曲半径,不要把导线折成死弯,避免导线内部铜丝断裂,同时接线端子处要做好绝缘处理,避免和周边的金属结构件短路。
