适配多旋翼无人机的2205外转子无刷电机结构

　　在小型多旋翼飞行器的动力系统选型中，2205规格的无刷电机始终是4-6英寸螺旋桨适配区间的核心部件，这类电机的结构设计直接决定了飞行器的悬停稳定性、机动响应速度以及续航表现，从结构工程师的视角拆解这类电机的三维模型，能清晰看到航模动力部件在紧凑空间内的设计权衡逻辑。

　　从实际应用场景来看，这类电机主要覆盖消费级航拍小四轴、入门级FPV穿越机、小型教育类四旋翼实训平台的动力需求，区别于大载重行业级无人机使用的大尺寸低KV电机，2205规格的电机定子直径22mm、定子叠厚5mm，这个尺寸边界刚好平衡了单轴推力与整机重量，单电机搭配4-6英寸螺旋桨时，单轴最大推力可以覆盖300g-600g区间，四轴组合后可以承载200g-400g的整机起飞重量，刚好满足搭载轻型摄像头、小型飞控、1-3S锂电池的配置需求，不会出现动力冗余导致的重量浪费，也不会因为动力不足导致飞行器机动响应迟滞。

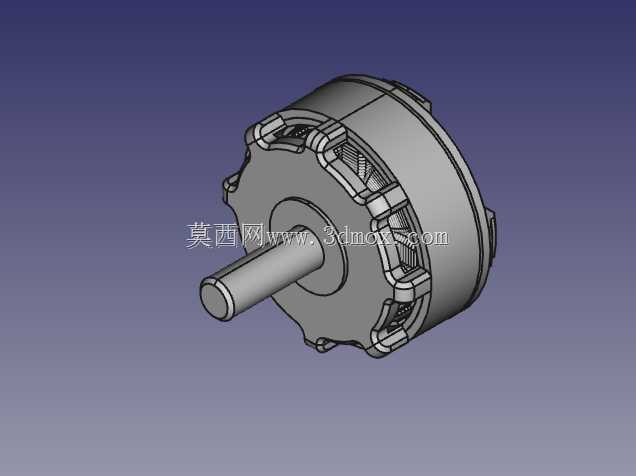

　　从功能特性来看，这类外转子无刷电机的结构设计完全服务于航模场景的使用需求：外转子结构将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，相比内转子结构，外转子设计可以在相同定子尺寸下获得更大的扭矩输出，不需要额外搭配减速齿轮组，直接驱动螺旋桨就能满足转速与扭矩需求，减少了传动结构带来的能量损耗与机械故障点。电机的输出轴采用台阶式定位设计，轴伸端的长度与直径匹配常规航模螺旋桨的安装孔位，轴根位置的限位台阶可以保证螺旋桨安装后不会出现轴向窜动，配合桨夹的压紧结构可以抵消高速旋转时的离心力偏移，避免螺旋桨动平衡失效带来的整机振动。电机的基座端预留了标准的安装孔位，孔位间距符合航模电机的通用安装规范，可以直接固定在常规规格的机臂碳管或注塑机臂上，不需要额外设计转接结构，降低了飞行器机架的设计难度。绕组部分的排布经过优化，槽极配合采用航模电机常用的12N14P配置，这种槽极比可以有效降低电机运转时的齿槽转矩，让电机在低速悬停时的转速输出更线性，减少飞控动力输出的调节难度，同时在高速旋转时的铁损更低，能提升电池能量的利用效率。

　　从设计思路来看，这类电机的三维结构设计需要兼顾散热、结构强度与装配便利性：电机外壳的周向设计了均匀分布的散热缺口，当电机随螺旋桨高速旋转时，外部气流可以顺着缺口直接流过定子绕组表面，带走大电流工作时产生的热量，避免绕组高温退磁导致的动力衰减。外壳的固定卡扣与端盖的定位槽采用过盈配合设计，不需要额外使用螺丝就能完成端盖的固定，减少了整机的零件数量与装配工序，同时卡扣的位置经过强度校核，可以承受电机急加速、急减速时的扭矩冲击，不会出现端盖松脱的问题。电机的引出线从基座的中心孔位穿出，孔位处设计了橡胶护线圈，可以避免飞行时的振动导致线材与金属基座摩擦破损，引发短路故障。轴承采用双轴承支撑结构，分别布置在输出轴根与基座尾部，两个轴承的跨距经过优化，既可以承受螺旋桨旋转时产生的径向载荷，也能抵消飞行器做机动动作时产生的轴向冲击力，延长电机的使用寿命。

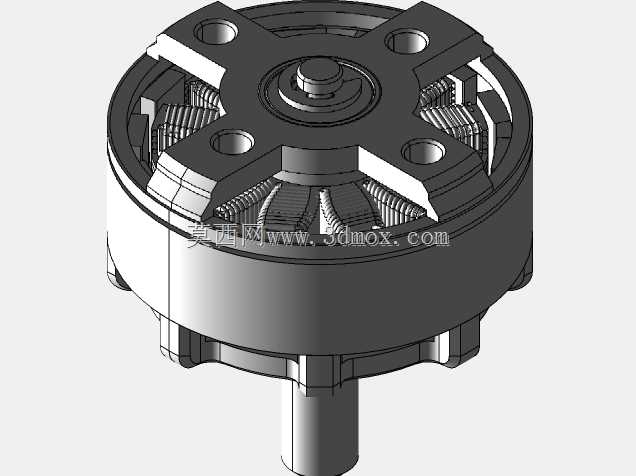

　　从安装边界来看，这类电机的最大外径控制在28mm以内，整体高度不含输出轴的部分控制在18mm以内，安装孔位的中心距为16mm/19mm两种通用规格，输出轴直径为3mm，轴伸长度为12mm，这些尺寸参数完全匹配当前小型多旋翼飞行器的机架设计规范，结构设计人员在进行机架设计时，只需要按照这个边界预留安装空间，不需要针对电机进行额外的结构适配。电机的旋转外壳与安装基座之间预留了0.3mm的安全间隙，避免加工与装配误差导致的旋转件与固定件刮擦，同时这个间隙也不会过大导致异物进入电机内部，影响绕组与轴承的正常工作。在进行三维建模时，这类电机的结构需要重点关注定子与转子的同轴度公差，同轴度误差过大会直接导致电机运转时振动超标，不仅会影响飞控的陀螺仪采样精度，还会加速轴承的磨损，因此在模型的装配约束中，需要将轴承位、定子定位台、转子定位台的同轴度约束作为核心装配基准，保证所有旋转部件的回转中心重合。
